О системе питания

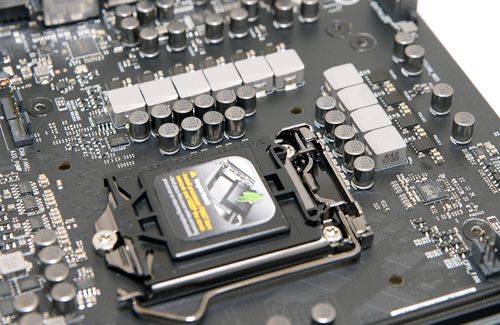

За питание процессора отвечает подсистема, в которую входят 8+2+1 фазы. Преобразователь собран по TrenchFET технологии четвертого поколения. Питание подается через единственный разъем 8 pin.
С фронтальной стороны разместились мосфеты Vcore и VCCsa. Комбинация состоит из десяти мосфетов Vishay SiZF906DT.
реклама

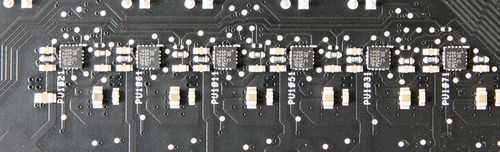

С тыльной стороны поместились драйверы Infineon IR3535M в количестве десяти штук.
Vishay SiZF906DT интересны тем, что представляют собой сдвоенные мосфеты с диодом Шоттки и максимальной силой отдачи 60+60 А. Иначе говоря, при теоретическом максимуме система питания может отдать по восьми фазам процессора до 960 А плюс на графическое ядро выдать 120 А.

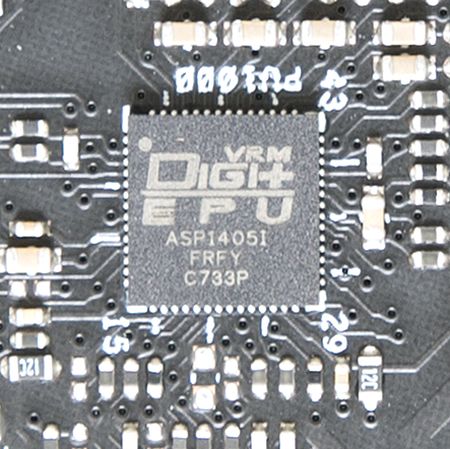

Подсистема питания работает под управлением ШИМ-контроллера ASP1405I.
