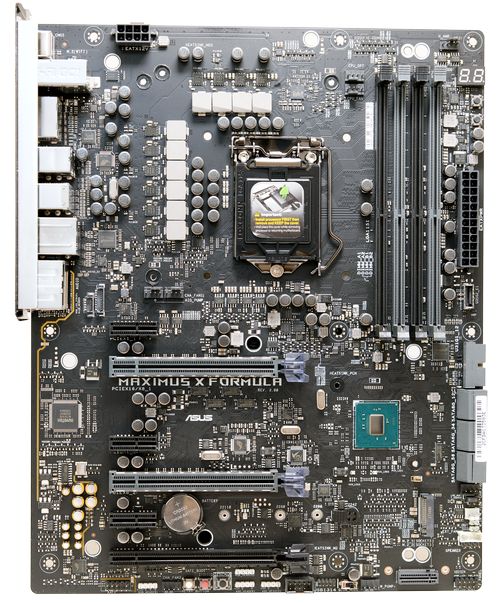

О дизайне PCB
Обычно разработчики компании ASUS используют один унифицированный дизайн для своих устройств. Однако серия ROG исключение.
При сравнении с ROG Maximus X Hero общим остается только подход и частично система питания. Давайте по порядку и посмотрим на вспомогательные и диагностические фишки.
реклама

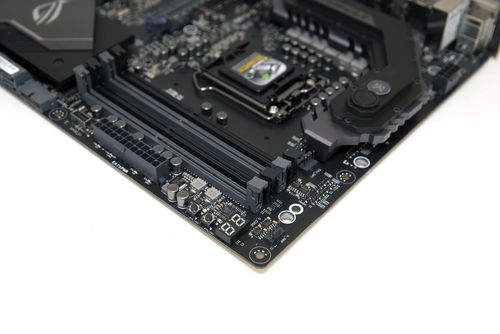

POST-индикатор и LED-диагностика – это два основных инструмента. POST стандартно показывает точные коды неисправности, а бегло оценить ситуацию проще по цветным светодиодам.
Под ними распаяны микрики включения и перезагрузки. На практике вы нажимаете на них через пластмассовые кнопки, которые накрывают их вместе с установкой пластикового кожуха (в данном случае снят).
Снизу установлен переключатель LN2 для активации расширенного диапазона напряжений и включения некоторых функций, помогающих во время разгона при отрицательных температурах.

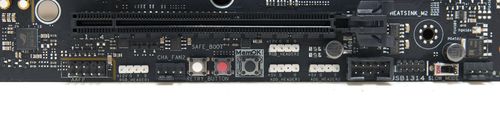

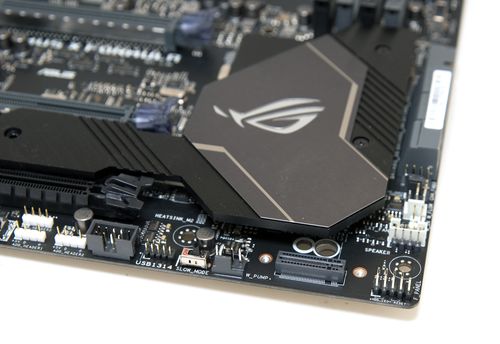

Кнопка MemOK! переехала в самый низ по соседству с кнопками безопасной перезагрузки и повтора. Выглядит нелогично и далеко от самих разъемов памяти, но судя по всему в ASUS решили объединить второстепенные функции в один блок.
Она используется в случае невозможности силами материнской платы стартовать с модулями памяти, либо когда настройки таймингов не подходят для успешного прохождения POST. Увидели, что плата стопорится на Dram Led – зажмите MemOK! до того момента, пока материнская плата не сбросит нестабильные настройки памяти.
реклама
Кнопка безопасной перезагрузки восстанавливает настройки BIOS до номинальных, чтобы система стартовала. При этом ваши изменения в BIOS по-прежнему остаются на местах. А кнопка повтора инициализирует жесткую перезагрузку (на случай отказа системы при оверклокинге перезагружаться при нажатии Reset).

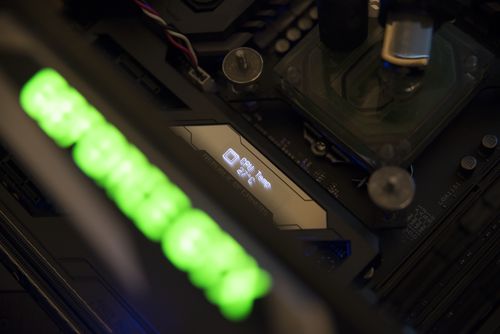

Выше показан OLED-дисплей для вывода информации, работающий во время POST и после его прохождения. После загрузки операционной системы настройки можно задать в программе. Выводится абсолютно любая информация, в том числе анимированные GIF.
