Обзор и тестирование материнской платы ASUS ROG Maximus X Formula (страница 6)
реклама

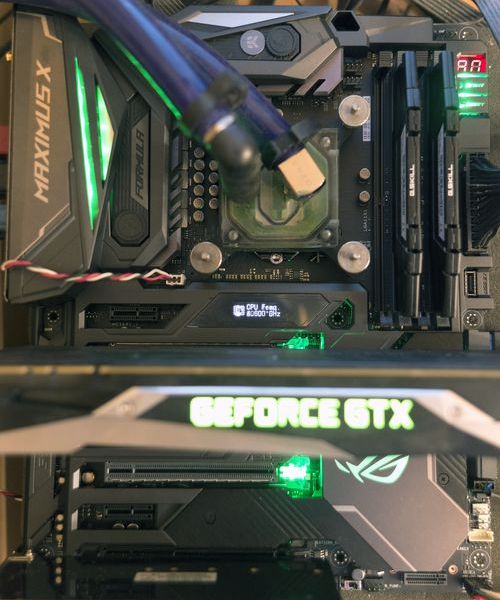

Тестовый стенд
- Материнская плата: ASUS ROG Maximus X Formula (Intel Z370, LGA 1151);
- Процессор: Intel Core i7-8700K;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill F4-3600C17D, 2 x 4 Гбайта;
- Видеокарта: GeForce GTX 1080;
- Накопитель SSD: Samsung 850 Evo, 250 Гбайт;
- Накопитель SSD: Samsung 960 Evo, 500 Гбайт;
- Жесткий диск: Seagate Desktop SSHD, 4 Тбайт;
- Блок питания: Corsair AX1500i 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Режимы работы
Для стендового Intel Core i7-8700K предусмотрены следующие штатные настройки ASUS ROG Maximus X Formula по частотам:
реклама
Модель |
частота, ГГц |
|
|
|
|
Intel Core i7-8700K |
|
|
|
|
|

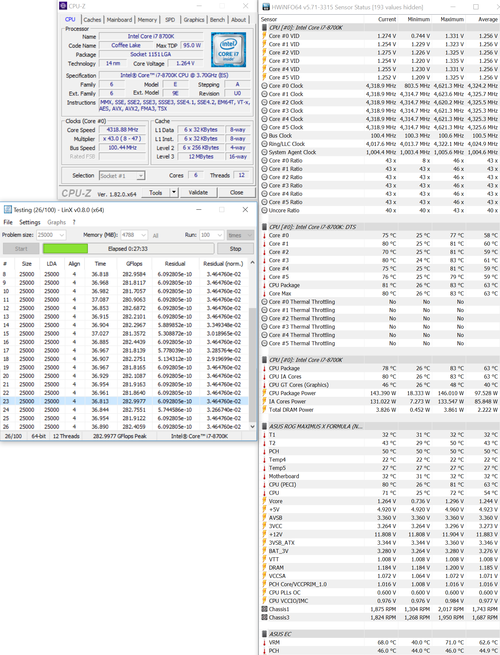

Частота Uncore адаптивная и зависит от нагрузки, но в основном держится в диапазоне 4.4-4.0 ГГц.
Чтобы активировать штатный режим работы процессора, в BIOS нужно отключить ASUS Multiсore Enhancement и включить все функции энергосбережения. Тогда ЦП показывает правильные частоты, а энергопотребление и нагрев VRM незначительны.
Максимальная температура элементов питания не поднимается выше 68°C без принудительного охлаждения. При включении радиатора в состав СВО температура под нагрузкой снижается до 46°C. Конечно, эффективность охлаждения хладагентом выше, но финальные результаты сильно зависят от разгона и тепловыделения процессора, поскольку радиатор тоже нагревается им. И поэтому в определенный момент температуры при воздушном и водяном охлаждении сближаются. Происходит это на высокой частоте и при большом напряжении Vcore. Но факт остается фактом: СВО на 10-12°C эффективнее.
Что касается стабильности и простоты разгона, то тут у ROG Maximus X Formula все отлично. Половина напряжений автоматически выставляется верно, максимально достигнутая частота процессора уперлась в его термопасту под теплораспределителем. Оперативная память легко взяла 3900 МГц, а на большее она и не способна.
Возможности BIOS
Полный список настроек разгона с точностью до запятой идентичен изученной ранее версии ASUS ROG Maximus X Hero. На процессор можно подавать три типа напряжений: автоматическое, адаптивное и условное напряжение (в нем выставляется номинальное напряжение и добавочное для режима Turbo).
реклама
Доступные настройки диапазонов напряжений:
Manual | 0.6 – 1.7 В с шагом 0.005 В; LN2 режим расширяет Vcore до 2.155 В |
Offset Mode +/- | -0.635 – +0.635 В с шагом 0.005 В |
Adaptive Mode +/- | 0.25 – 1.92 В с шагом 0.001 В |
Dram Voltage | 1.0 – 2.0 В с шагом 0.005 В; LN2 режим расширяет до 2.4 В |
CPU VCCIO Voltage | 0.9 – 1.8 В с шагом 0.0125 В; LN2 режим расширяет до 2.2 В |
System Agent Voltage | 0.7 – 1.8 В с шагом 0.0125 В; LN2 режим расширяет до 2.2 В |
PLL Termination voltage | 0.36 – 2.27 В с шагом 0.01 В |
PCH Core Voltage | 0.9 – 1.8 В с шагом 0.01 В |
CPU StandBy Voltage | 0.8 – 1.8 В с шагом 0.01 В; LN2 режим расширяет до 2.1 В |
