Система охлаждения

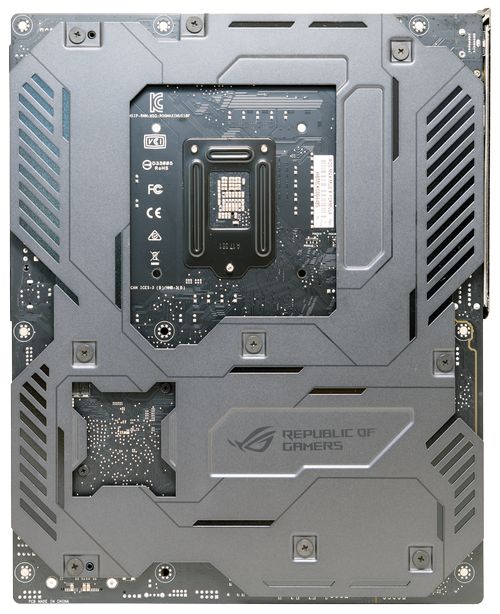

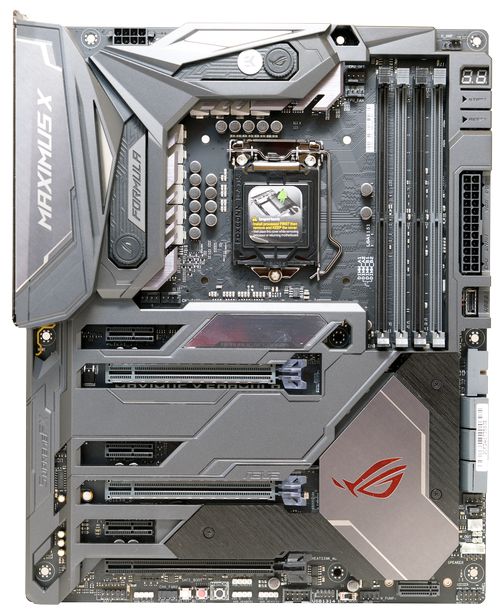

На ASUS ROG Maximus X Formula спереди и сзади установлены декоративные кожухи. Задний просто защищает от случайных контактов, передний задает зоны и предотвращает накопление пыли.
Все важные компоненты системы охлаждения обеспечены датчиками: VRM, PCH и прочие. Причем PCH и VRM отслеживаются как силами микросхем, так и внешними датчиками, касающимися радиаторов. Данные, что естественно, видны в фирменной утилите и в сторонних программах.
реклама

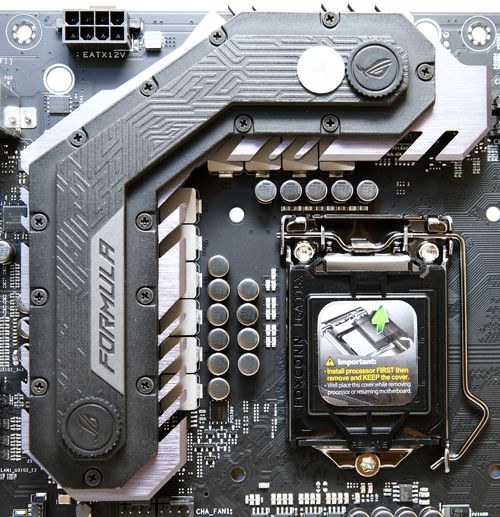

На системе питания стоит комбинированный радиатор. Его конструкция позволяет охлаждать в пассивном режиме и с помощью протекающей сквозь него воды.

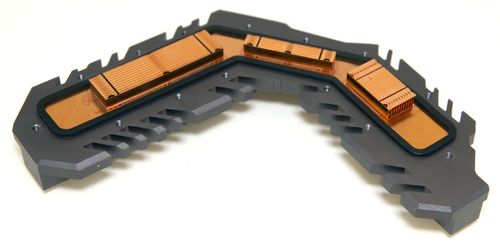

Внутри все банально просто: ребра припаяны к медному основанию, а само основание соединено с фигурным бруском алюминия.

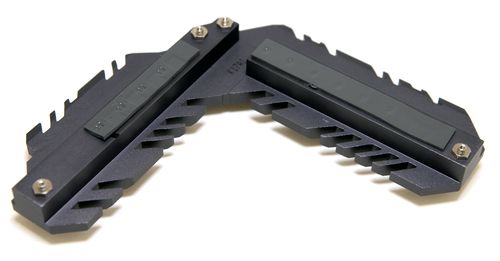

Тот в свою очередь через термопрокладки охлаждает мосфеты. Для равномерного прижима используются винты, жестко фиксирующие радиатор в пространстве.

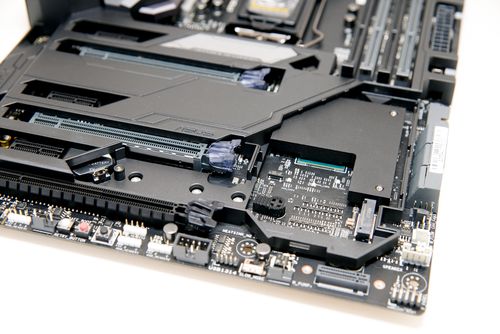

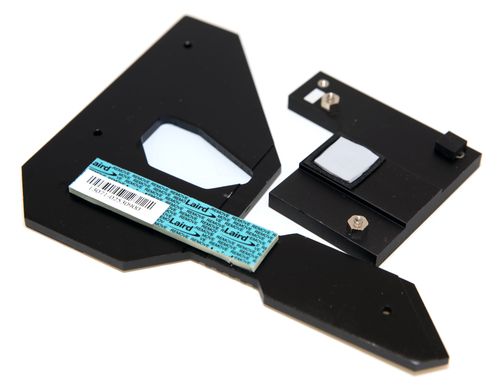

Твердотельный накопитель SATA устанавливается после снятия части радиатора PCH.
реклама
И через ту же термопрокладку охлаждается. Увы, поддерживающий PCIe М.2 остается на голодном пайке. Мало того, что он будет постоянно торчать под углом 90 градусов, так еще и при установке форм-фактора 110 есть риск не поместиться в ряд корпусов.
