Обзор и тестирование материнской платы ASRock Z370 Taichi (страница 8)

Линейка ASRock Taichi началась с ASRock X99 Taichi, затем вышли версии Z270 Taichi и X370 Taichi. Несмотря на то, что они относились к классу имиджевых решений, их оснащенность была хоть и избыточной, но все же не максимальной. Соответствовали умеренности и доступные цены. Мы рассмотрим модель под процессоры Intel Coffee Lake и выясним, сохранили ли разработчики приверженность заложенной традиции.

15 января 2018, понедельник 06:00

I.N. для раздела Лаборатория

Страница 8 из 9

Тестовый стенд

Используемый тестовый стенд собирался из следующих комплектующих:

Процессор: Intel Core i7-8700K;
Система охлаждения: жидкостное охлаждение Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
Термоинтерфейс: Arctic Cooling MX-2;
Оперативная память: 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 (17-18-18-38 1.35 В; Samsung B-die; одноранговая; F4-3600C17D-16GTZ);
Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт (образец из этого обзора);
Видеокарта: NVidia GeForce GTX1080 8 Гбайт GDDR5 / PNY GeForce GTX1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
Накопитель: Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
Корпус: открытый стенд;
Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя» сборка 16299.192.

Практическая эксплуатация и разгон

В разгоне плата ведет себя просто отлично: предсказуемость, стабильность, «глюков», «залипаний» и прочего, ни разу не пришлось производить сброс настроек BIOS. Одна беда: имеют место проблемы с точностью программного мониторинга, причем очень серьезные.

Например, при отображаемых 1.264 В по фактически замерам мультиметром на процессор подается примерно 1.35 В. Наиболее оптимальным режимом LLC для используемого при тестировании экземпляра Intel Core i7-8700K оказался Level 2, именно при нем колебания были наименьшими, хотя абсолютного соответствия фактического напряжения выставленным в BIOS добиться не удалось.

Не избавлена оказалась плата и от традиционного завышения VCCIO и VCCSA – в «Auto» на частоте памяти порядка 4000 МГц эти напряжения выставлялись равными 1.25 и 1.35 В! Это при том, что даже во встроенных в BIOS подсказках указывается, что подобные величины допустимы только для экстремального охлаждения вроде систем фазового перехода.

Еще одна ошибка свойственна платформе LGA 1151v1 в целом: так называемый «кукурузный разгон» памяти – начиная с 4000 МГц резко проседают скорости записи и копирования.

3600 МГц.

3733 МГц.

3866 МГц.

4000 МГц.

4133 МГц.

4200 МГц.

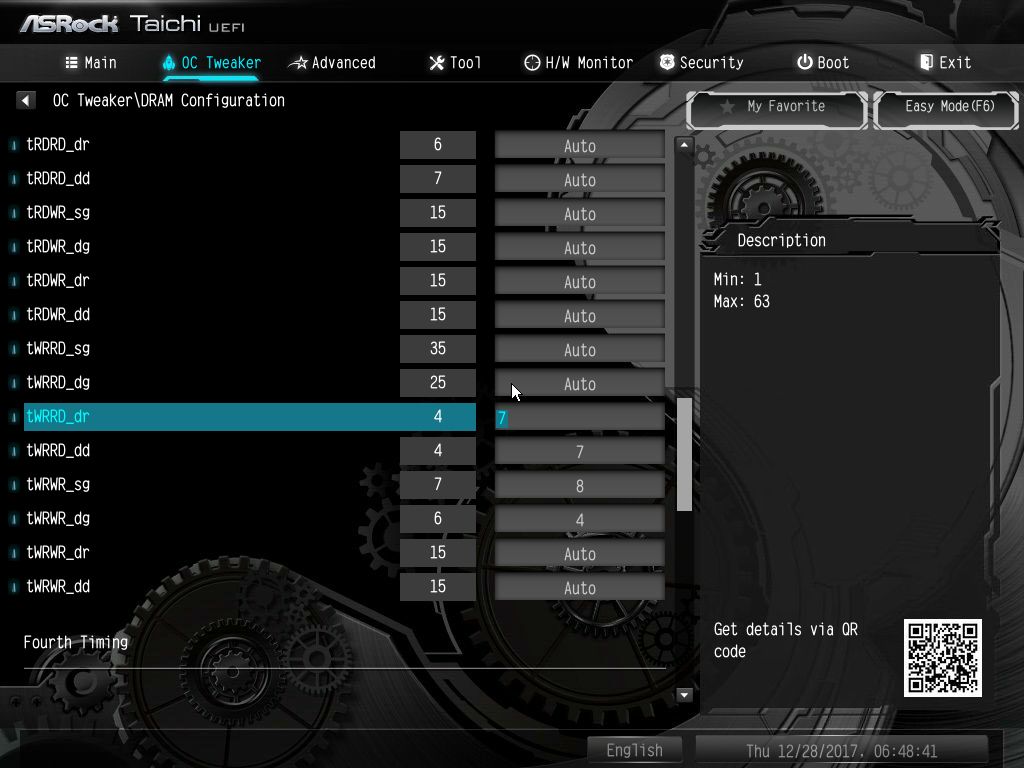

Извечные вопросы: кто виноват и что делать? Насчет виноватых судить не будем, а вот что делать – скажем. Заходим в BIOS и вручную выставляем субтайминги tWRRD_dr, tWRRD_dd, tWRWR_sg и tWRWR_dg.

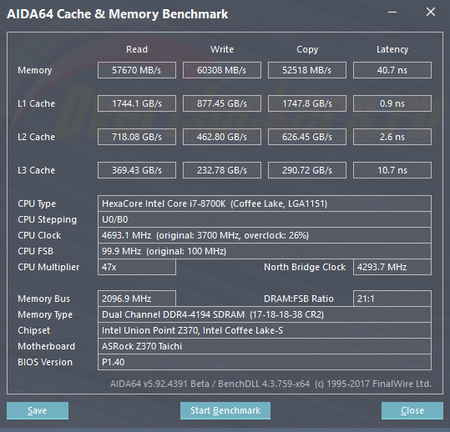

И после этого показатели приходят в норму:

Сие есть беда не только плат ASRock. Впрочем, проблема на данный момент не столь критична в силу того, что обладателей комплектов памяти, способной работать на частоте 4000+ МГц, пока что очень мало.
