Память, периферийные разъемы и контроллеры

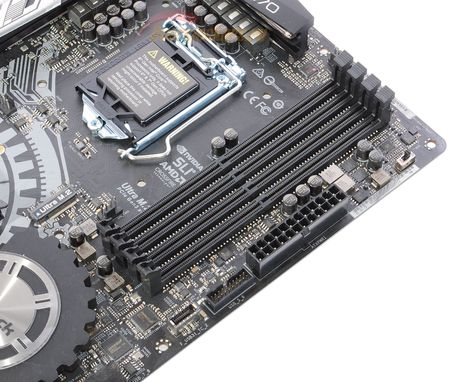

На плате имеется четыре слота для установки модулей памяти DDR4.
Заявляется твердая поддержка частот 2133/2400/2666 МГц – согласно спецификациям Intel. Как возможные, но не гарантированные частоты – вплоть до 4333 МГц. По факту в BIOS присутствуют множители памяти до 8400 МГц включительно. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края, при это расстояние до верхнего PEG таково, что проблем при установке длинномерных видеокарт не возникло даже если бы защелки были классическими с обоих концов слотов.

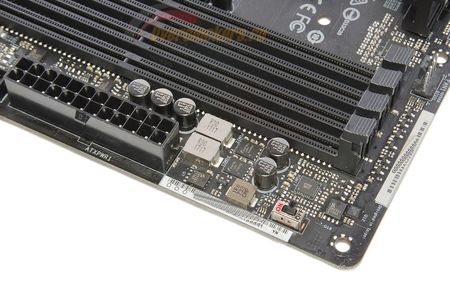

Нужно отметить наличие особого переключателя XMP_ON1.
реклама
Его переводом в положение «ON» можно активировать XMP-профиль (если он имеется в установленных модулях памяти) без входа в BIOS материнской платы и его ручной активации.
Ниже, под разъемом основного питания ATX, расположились сразу три колодки USB 3.1. Две колодки (каждая из которых рассчитана на подключение до двух портов) – уже ставшие привычными 20-контактные: одна ориентирована вдоль поверхности платы («лежачая»), вторая – перпендикулярно поверхности платы. Обе они – USB 3.1 Gen1 («бывший» USB 3.0, переименованный некоторое время назад). Реализованы благодаря микросхеме-разветвителю («хабу») USB ASMedia ASM1074, подключенной к двум портам USB 3.1 Gen1 от набора системной логики Intel Z370.

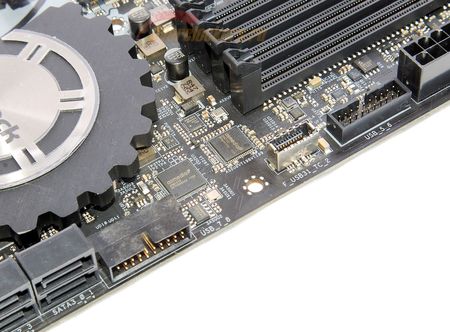

Еще одна колодка – USB 3.1 Gen 2 нового формата Type C (не путать с одноименным форматом порта), реализованная посредством расположенного тут же дополнительного контроллера ASMedia ASM3142, подключенного к набору системной логики двумя линиями PCIe 3.0. Хотя сам по себе контроллер поддерживает два порта USB, данная колодка реализует только один.
Устройства с таким типом подключения пока встречаются нечасто, а цены на них сложно назвать демократичными. Например, кабель Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 встречается в заграничной рознице по цене порядка $20, а фронтальная панель Lian Li PW–IC2DAH85 и вовсе примерно $55. Безвестные «китайцы» в ценах тоже не особенно стесняются: даже простые кабели продаются по ценам около $16 и выше.

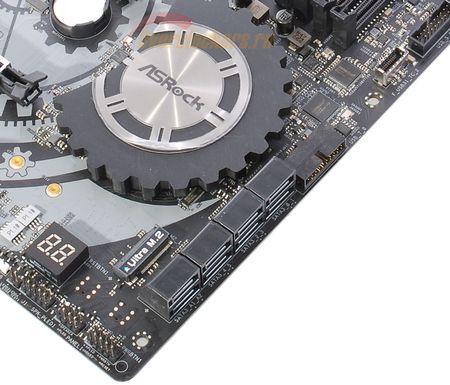

Дисковая подсистема представлена тремя посадочными местами M.2, о которых мы поговорим ниже, и восемью SATA3.
реклама

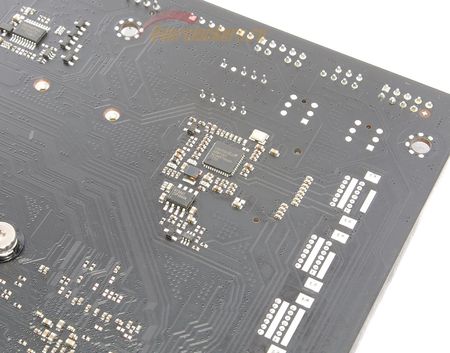

В силу того, что сам по себе Intel Z370 поддерживает только шесть SATA3, инженерам ASRock для возможности функционирования еще двух пришлось установить еще один дополнительный контроллер, причем из-за дефицита места поместить его на тыльную сторону платы:

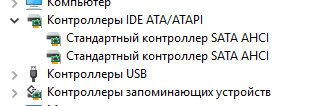

ASMedia ASM1061 не требует для своей работы каких-либо дополнительных драйверов и в системе выглядит как еще один AHCI-контроллер:

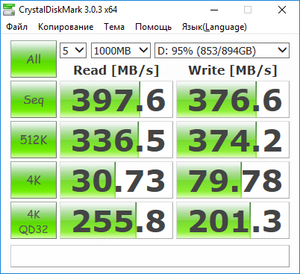

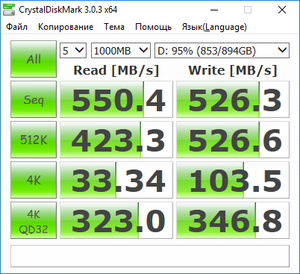

От «чипсетных» SATA3 порты SATA3 этого контроллера отличаются сниженной пропускной способностью – не более 400 Мбайт/с на линейных операциях (ограничение, накладываемое подключением контролера к системе одной линией PCIe).

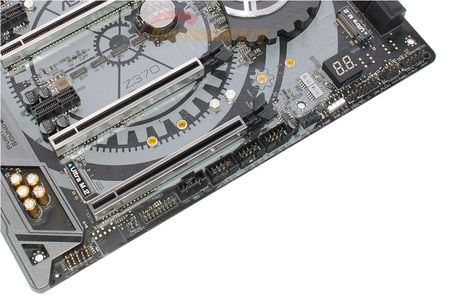

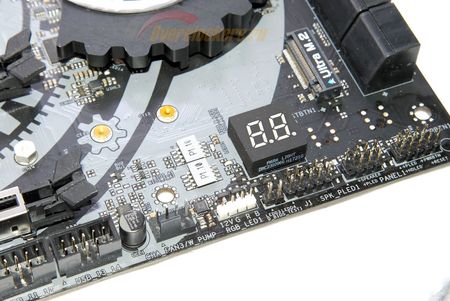

По нижнему краю платы мы найдем:
- Колодки PANEL1 для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
- Девятиконтактную колодку J1 неясного предназначения, которая отсутствует в инструкции к материнской плате (не исключаю, что для подключения программатора)
- Индикатор POST-кодов и колодку BIOS_TEST1 для переключения между основной и резервной микросхемами BIOS;
- Разъем RGB_LED1 для подключения декоративной подсветки;
- Разъем CHA_FAN3/W_PUMP для подключения вентилятора или системы жидкостного охлаждения;
- Три колодки для подключения портов USB 2.0 (по два на каждую колодку);
- Колодку для подключения модуля шифрования TPM;
- Колодку для подключения кабеля от карты расширения с интерфейсом Thunderbolt;
- Колодку для подключения модуля шифрования TPM;
- Перемычку CLRMOS1 сброса настроек BIOS;
- Колодку фронтальной аудиопанели корпуса системного блока.
Правый край платы скрыт под пластиковым кожухом, который можно снять – прикручивается он всего лишь несколькими винтами, а заводских пломб, препятствующих этой операции, не имеется.

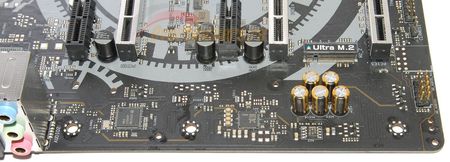

Аудиотракт построен на сочетании модных ныне «Hi-End-конденсаторов» Nichicon, аудиоконтроллера Realtek ALC1220 и усилителя Texas Instruments NE5532. При этом встроенный в ALC1220 собственный усилитель используется для разъемов фронтальной аудиопанели корпуса системного блока, а TI NE5332 – для разъемов задней интерфейсной панели материнской платы.
Во избежание ухудшения качества звука в результате окисления, контакты колодки для подключения фронтальной панели корпуса системного блока (равно как и аудиоразъемы задней интерфейсной платы позолочены).
Также для защиты от электромагнитных наводок от остальных элементов платы, аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев.
реклама

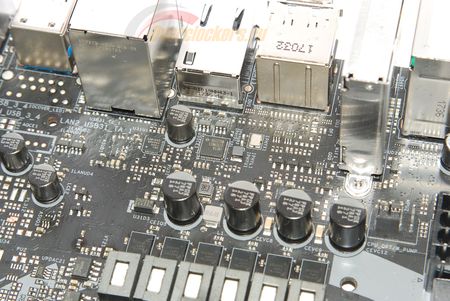

ASRock Z370 Taichi оснащена сразу двумя гигабитными сетевыми контроллерами – это Intel i219V, расположенный за элементами задней интерфейсной панели
И Intel i211AT, размещенный под блоком аудиоразъемов задней интерфейсной панели
Слоты расширения, дисковая подсистема (SATA, M.2)

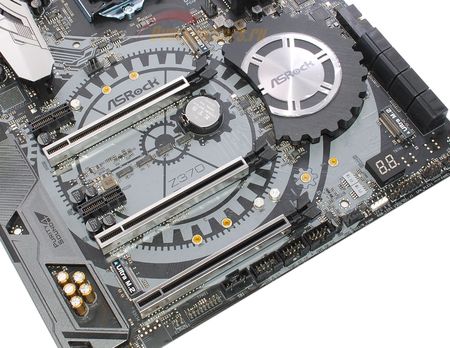

На плате установлено три полноразмерных PEG, два PCI-E x1 и три M.2. Слоты PEG имеют усиленную конструкцию в виде металлического кожуха с дополнительными точками крепления к плате (это позволяет им лучше выдерживать тяжелые видеокарты с массивной системой охлаждения), подключены к процессору и делят между собой 16 линий PCIe 3.0 по схемам 16+0+0, 8+8+0 и 8+4+4.
Оба PCI-E x1 3.0 являются «открытыми» (т.е. нет перегородки и возможна установка карт расширения, рассчитанных на PCIe x2, x4 и т.д.) и подключены к набору системной логики Intel Z370.

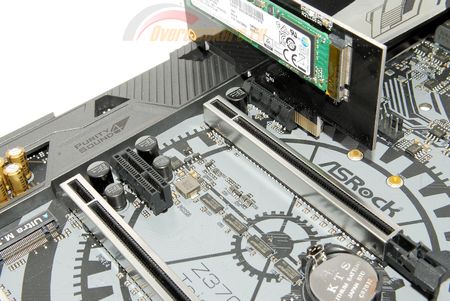

К нему же подключены и три посадочных места M.2, каждое из которых несет в себе по четыре линии PCIe 3.0 и одному SATA3, которые активируются при установке соответствующего устройства. Допускается установка любых PCIe-устройств, в том числе PCIe SSD NVMe/AHCI, а также SATA SSD M.2. Два M.2 рассчитано на типоразмеры 22 х 24, 22 х 60, 22 х 80 и 22 х 110 мм, а одно – на 22 х 24, 22 х 60 и 22 х 80 мм:
Но нужно учитывать нюансы: если линий PCIe 3.0 набор системной логики Intel Z370 поддерживает 20 (чего хватает для подключения двух PCI-E x1, двух сетевых контроллеров, по одному ASM3142 и ASM1062 и остается 13 линий, из которых 12 уходит на три M.2), то вот SATA3 – только шесть. И использование M.2 приводит к отключению портов SATA.
Задействование M2_1 отключает порты SATA3_0 и SATA3_1, а M2_2 отключает SATA3_4 и SATA3_5 даже в том случае, если сам по себе интерфейс SATA установленному устройству M.2 не нужен. Зато при установке в M2_3 порт SATA3_3 отключается только в том случае, если установленному устройству нужен именно SATA, установка PCIe-устройства (например, PCIe SSD) к отключению не приводит (проверено).
Аппаратная составляющая BIOS, средства диагностики и управления
Индикатор POST-кодов работает на плате в промежуток от включения системы до передачи управления от BIOS к операционной системе.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики. На рассматриваемой плате установлены две несъемных микросхемы Winbond 25Q128JVSQ объемом 128 Мбит каждая. Поверх обеих микросхем BIOS наклеены этикетки с указанием заводской версии BIOS.
На самом краю платы распаяна некая девятиконтактная колодка J1. Ее описание которой отсутствует в инструкции к материнской платы, однако, скорее всего, это колодка для прямого подключения программатора с целью восстановления поврежденного содержимого микросхемы в случае сбоя или некорректной прошивки. Говорить можно об этом просто потому что контакты колодки на ножки микросхем BIOS отлично прозваниваются с помощью мультиметра. Судя по всему, будут прошиваться сразу обе микросхемы одновременно.

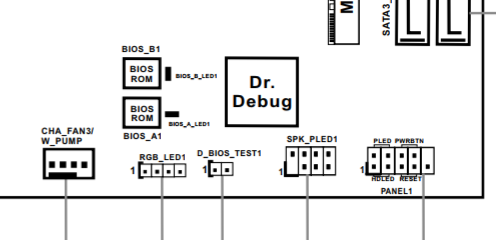

ASRock устанавливает такие колодки на свои материнские платы вполне официально, но почему здесь ее наличие не заявлено – неясно. В блок-схеме в инструкции к материнской плате она даже не указывается:
Также имеются контактные площадки под кнопки включения/выключения и перезагрузки. ASRock Z370 Taichi наличие таких кнопок с некоторых пор не «по статусу».
Тем не менее, сами контакты полностью рабочие (проверено) и даже если нет доступа к «донорам», при желании, такие кнопки можно купить и припаять самостоятельно: пучок из пяти штук с проводами (которые необходимо отпаять) покупается на Aliexpress/eBay меньше чем за 80 рублей (а можно и две за 35-40 руб).
Сброс настроек BIOS на данной плате можно произвести тремя способами:

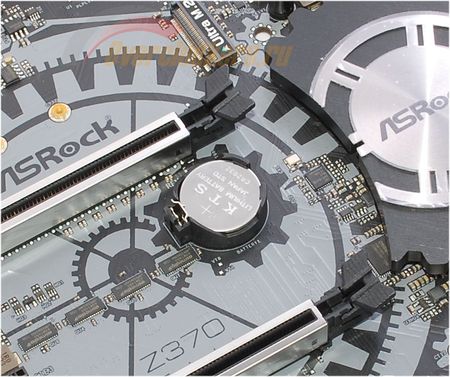

- Снять батарейку:

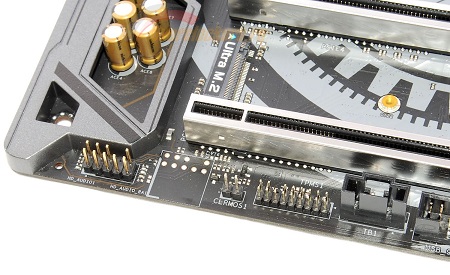

- Замкнуть перемычку в левом нижнем углу платы:

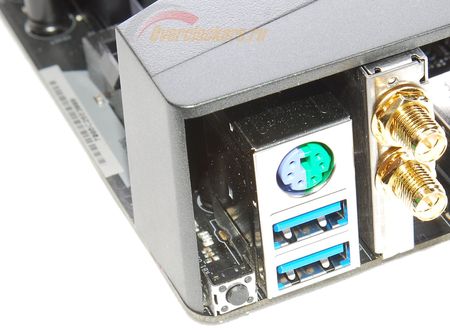

- Нажать кнопку на задней интерфейсной панели платы.

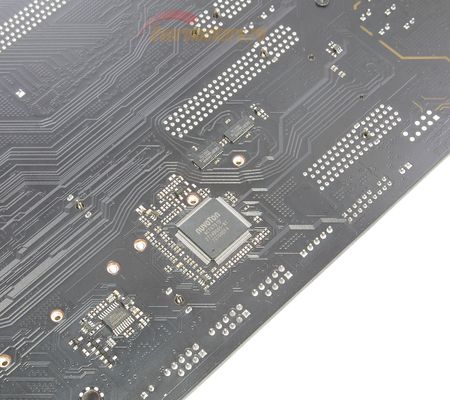

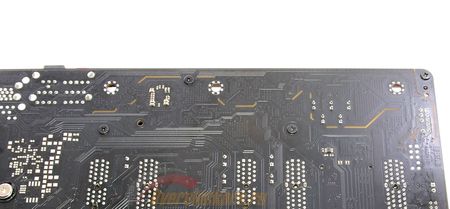

С тыльной стороны платы у нижнего края установлен контроллер ввода-вывода Nuvoton NCT6791D:
