Система охлаждения

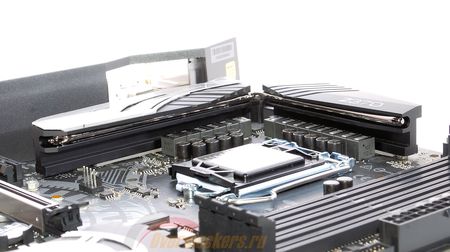

Элементы цепей питания процессора на плате накрыты двумя крупными монолитными радиаторами, объединенными теплотрубкой.

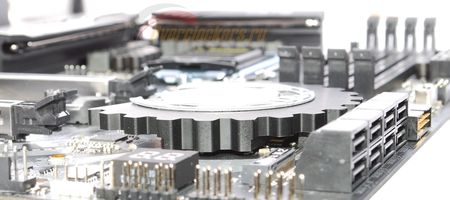

На микросхеме набора системной логики установлен свой отдельный радиатор, также на винтовом креплении.
реклама
Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.
Плата умеет управлять оборотами четырехконтактных (ШИМ) вентиляторов на всех разъемах, а помпы и старые вентиляторы с трехконтактным подключением управляются на всех разъемах, кроме CPU_FAN1, причем необходимо вручную активировать режим DC Mode. Разъемs c «W_PUMP» в маркировке имеют увеличенный до 1.5 А предел по току и рассчитаны на подключение не только вентиляторов, но и систем жидкостного охлаждения (остальные разъемы на плате имеют стандартный порог в 1 А).
Для настройки поведения вентиляторов в BIOS доступны четыре готовых профиля («Тихий», «Стандартный», «Производительный», «Полная скорость») и один настраиваемый: различные уровни оборотов (от 0 до 100%) по достижению определенного настраиваемого по температуре порога (от +30° до +100° C), таких порогов присутствует четыре. Можно задавать задержку реакции системы на изменение температуры (доступны задержки в 0, 12, 25, 51, 76, 102, 127, 153, 178, 204 секунды) – отдельно на повышение и отдельно на снижение.
Для всех разъемов, кроме CPU_FAN1, можно выбирать источник значения температуры (для разъема CPU_OPT/W_PUMP1 в том числе), в роли которого может выступать температурный датчик, как в процессоре, так и на материнской плате (предположительно – кристалл набора системной логики).
Мне удалось добиться полной остановки вентиляторов на всех разъемах, кроме CPU_FAN1, но на тех разъемах, где присутствует выбор PWM Mode / DC Mode, нужно выставить режим DC Mode, иначе ШИМ-вентиляторы продолжают вращаться даже при «0» в настройках (например, Thermalright TY-143 – на уровне 640 об/мин). Для проверок использовались вентиляторы Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9. Изменения настроек систем охлаждения в BIOS принимаются платой сразу, перезагрузка для этого не требуется.

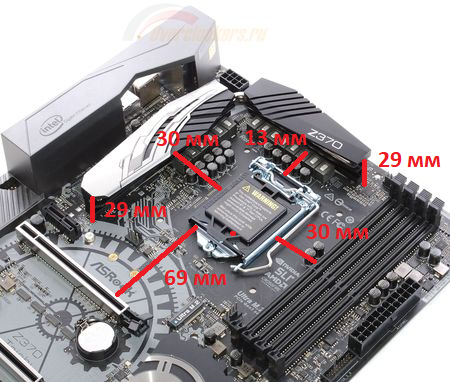

Системе охлаждения процессора необходимо вписываться в следующие габариты:
