Обзор и тестирование материнской платы MSI X299 Tomahawk AC
Оглавление
- Вступление
- Обзор MSI X299 Tomahawk AC
- Технические характеристики
- Комплект поставки
- О дизайне PCB
- О системе питания
- Об интересном
- Система охлаждения
- Тестовый стенд
- Режимы работы
- Возможности BIOS
- Система мониторинга
- Заключение
- За кадром
Вступление
Все производители делят свои материнские платы по категориям, согласно их уровню оснащенности. Но что делать, если сама платформа предоставляет массу возможностей, а любое урезание функциональности обязательно скажется на популярности определенной модели? К тому же это сразу подметят конкуренты и дискредитируют такое решение, предложив вариант на ступень выше.
На первый взгляд выход прост – можно сэкономить на неочевидных вещах, которые сложно выявить сразу без изучения технических характеристик, и при этом остаться в рамках спецификаций. Иными словами, сократить число фишек, столь характерных для топовых системных плат, и убрать лишнее, предложив конкурентоспособное решение.

реклама
Тем не менее, даже находясь в рамках определенного ценового сегмента, разработчики способны приятно удивить. Как это произошло в случае MSI X299 Tomahawk AC – материнской платы начального уровня, оснащенной модулем Wi-Fi и не уступающей по характеристикам более дорогим аналогам. Тогда что же пошло под нож? Сейчас выясним.

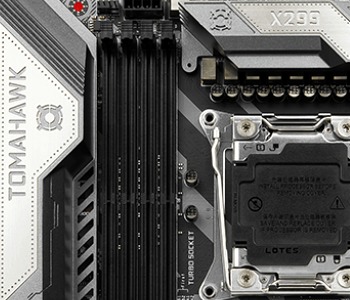

Обзор MSI X299 Tomahawk AC

Технические характеристики
Название | MSI X299 Tomahawk AC |
Чипсет | Intel X299 |
Процессор | Intel Core X |
Память | 4 + 4 слота DDR4 от 2133 до 4500+ МГц |
CPU 44x PCIe | 4 x PCIe 3.0 (16x/4х/16х/8х) |
2 x PCIe 3.0 1х) | |
CPU 28x PCIe | 4 x PCIe 3.0 (16x/4х/8х/4х) |
2 x PCIe 3.0 1х) | |
CPU 16x PCIe | 4 x PCIe 3.0 (8x/4х/8х/0х или 8x/4х/4х/4х) |
2 x PCIe 3.0 1х) | |
Мультиграфическая конфигурация | AMD Crossfire 3Way, Nvidia SLI 3Way |
Накопители | 1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA); 1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA); 1 x U2; 8 x SATA 6 Гбит/с; Smart Response и Optane |
Сеть | Intel 219V (1 Гбит/с); WiFi 802.11 a/b/g/n/ac/ad Intel 8265; Bluetooth 4.2 |
Аудио | Realtek S1220 Codec |
USB | 7 x USB 2.0; 8 x USB 3.0; 1 x USB 3.1 Front Panel; 1 x USB 3.1 Type A; 1 x USB 3.1 Type C |
Начнем по порядку – с работы слотов. На печатной плате распаяно четыре физических слота 16х и только к трем подводятся линии PCI-e от CPU – это первый, третий и последний. Для пары видеокарт линии выделяются поровну, все зависит от типа установленного процессора:
- 44 линии – 16х+16х;
- 28 линий – 16х+8х;
- 16 линий – 8х+8х или 8х+4х.
Второй слот подключен к чипсету и максимально отдает четыре линии. Примечательно, что материнская плата позволяет подключить до четырех видеокарт независимо от типа установленного процессора.
Но в документации четко обозначена максимальная конфигурация – только 3Way, и вот почему. Второй слот PCI-e (который 4х) делит пропускную способность с целым списком второстепенных интерфейсов и лучше всего это осознается при взгляде на таблицу.
реклама

Два разъема М.2 подключены к PCH. Иными словами, одновременно задействовать М.2, PCIe #3, SATA и U.2 невозможно. Причем важен даже тип SSD, PCIe или SATA. Для адаптера Wi-Fi у чипсета отнимается еще одна линия 1х. В случае MSI X299 Gaming Pro Carbon AC это был третий слот М.2, который никак не фигурировал в описании.
Комплект поставки

- Материнская плата;
- Диск с драйверами и программным обеспечением;
- Инструкция и ее краткая версия с картинками;
- Заглушка задней панели;
- Два кабеля SATA;
- Мостик 2-Way Sli (жесткий);
- Наклейки для SATA кабелей;
- Наклейка на корпус;
- Две антенны для Wi-Fi.

На задней панели вы найдете средства сброса и обновления BIOS (через флеш-карту); два порта USB 2.0, четыре порта USB 3.0 и пару USB 3.1 (Type-A/C). А также коннекторы для антенн, звуковые порты и один разъем для флеш-карты под обновление BIOS. По старой традиции выведен совмещенный порт PS/2.
