Обзор и тестирование материнской платы MSI X299 Tomahawk AC (страница 3)

О системе питания

500x334  44 KB. Big one: 2500x1668  757 KB

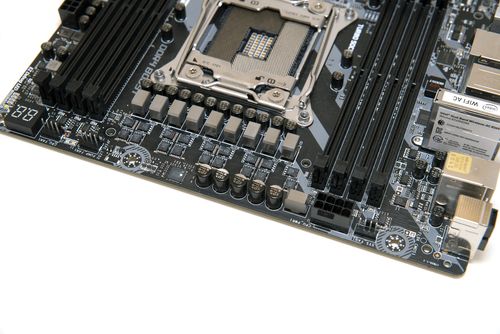

В питании процессора участвуют 8+2+1 фаза. Преобразователь собран не по Dr.MOS технологии, а по более простой. Питание подается через единственный разъем 8 pin. Теоретический предел по нему составляет 175 Вт.

реклама

500x174  36 KB. Big one: 2500x872  777 KB

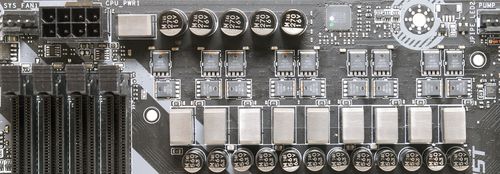

С фронтальной стороны разместились мосфеты Vcore и VCCsa. Комбинация состоит из пары PK616BA и пары PK632BA.

500x122  25 KB. Big one: 2500x610  493 KB

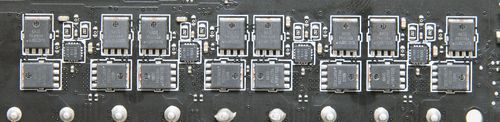

Восемь основных фаз являются парными и работают через удвоители, которые размещены с обратной стороны печатной платы. Еще две фазы отданы под VCCsa. Управление происходит через ШИМ-контроллер IR 35201 (4 (x2)+1(x2) ).

500x228  43 KB. Big one: 1500x684  280 KB
анонсы и реклама

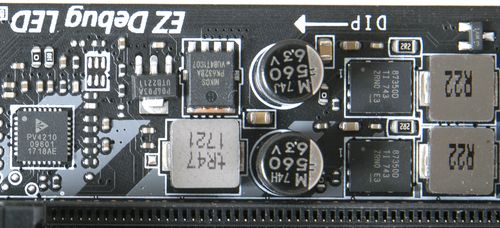

Парные каналы памяти снабжаются электричеством через ШИМ-контроллеры Primarion PV4210. На канал задействуется NexFET транзисторы 25 А/40 А.
