Тестовый стенд
Тестирование ASUS ROG Zenith Extreme проводилось на следующей конфигурации:
- Процессор: AMD Ryzen Threadripper 1950X (инженерный образец);
- Система охлаждения: СЖО Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память:
- 2 х 4 Гбайт G.Skill Ripjaws V DDR4-4000 (19-21-21-41 1.35 В; Samsung E-Die; F4-4000C19D-8GVK);
- 2 х 4 Гбайт Samsung DDR4-2133 (15-15-15-36; 1.20 В; Samsung E-Die; M378A5143EB1-CPBD0);
- 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 (17-18-18-38 1.35 В; Samsung B-die; F4-3600C17D-16GTZ);
- Блок питания: Corsair HX750W, 750 Ватт;
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопители:
- SmartBuy Splash 2 240 Гбайт (88NV1120 + TLC 3D 384 Гбит Micron + V3.4);
- Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; из этого обзора);
- 2 х Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; из этого обзора);
- Адаптер USB 3.1 Gen1 – SATA 6 Гбит/с, на базе контроллера JMicron JMS578;
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя» сборка 16299.64.
Практическая эксплуатация, нагрев и разгон

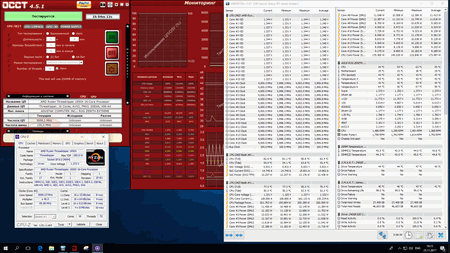

Процессор с легкостью осилил заветную психологическую отметку в 4 ГГц, для чего ему потребовалось подача 1.44 В (по показаниям мультиметра, в настройках – 1.375 В). При этом температура под довольно жестким стресс-тестом OCCT small data set 64bit оставалась в разумных рамках – в среднем, порядка 55°C с редкими всплесками до 64°C.
реклама
Напомню, что все процессоры TR4, представленные на сегодняшний день (1900X, 1920X и 1950X), относятся к семейству X, которому свойственно различие показаний датчиков Tdie и Tctl. Датчик Tctl (на который полагаются алгоритмы управления системами охлаждения процессоров на материнских платах) показывает температуру со сдвигом. Причем он увеличен в сравнении с Socket AM4 и составляет не 20, а 27 градусов. Настоящая температура процессора – Tdie.

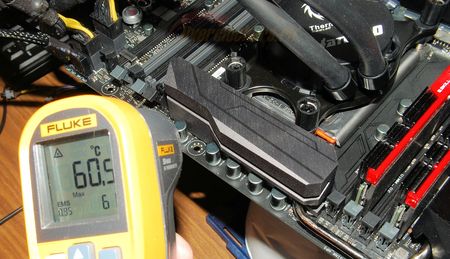

Судя по показаниям пирометра, снятым с открытых участков в районе цепей питания процессора, температура находится в районе 70°C, а ведь мы разгоняем старший процессор семейства TR4.

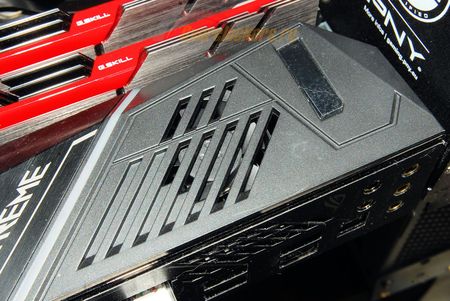

При этом плата даже не включила обдув радиатора цепи питания:
Разгон памяти сразу внес коррективы в эту благостную картину.
Изначально мною не планировалось производить тесты материнских плат с четырехканальной памятью, а потому у меня в наличии есть только парные комплекты – два готовых «заводских» комплекта (на 3600 и 4000 МГц) и один, состоящий из двух OEM-модулей (способен разгоняться до 3333 МГц). Поэтому пришлось подойти к процессу весьма своеобразно.

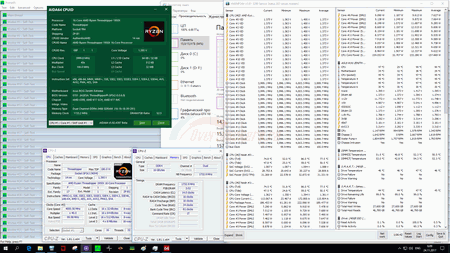

Для начала был пущен в дело комплект 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 на микросхемах Samsung B-die. Изначально имелся расчет на то, что удастся получить стабильные 3600 МГц – материнская плата высшего класса, кристаллы Ryzen лучшего качества. А в результате – 3466 МГц с таймингами 14-16-16-16-34-1T, что даже хуже, чем мне удалось добиваться от этого комплекта на Socket AM4.
реклама
Из положительных моментов – не потребовалось подстраивать второстепенные tRFC и ProcODT, что постоянно требовалось на Socket AM4.
Но двухканальный режим работы памяти на Socket TR4 – это несерьезно. Были объединены комплект G.Skill DDR4-4000 и OEM-модули Samsung DDR4-2133 (все объемом по 4 Гбайт), которые объединяет используемая DRAM - микросхемы Samsung E-die.
В процессе разгона такой связки систематически приходится сталкиваться с ситуацией, когда при неподходящих параметрах плата просто «залипает»: перезапуск по F10 и далее – работающая подсветка, помпа, вентиляторы и… далее ничего не происходит. При этом на дисплее LiveDash непрерывно прокручивается сообщение «Code: 1F. Detected Memory». Выключение и повторное включение системы – тот же результат. Вывести плату из этого состояния можно лишь нажав кнопку Safe_Boot – плата запускается с настройками по умолчанию и собственные настройки (они сохраняются в BIOS) можно откорректировать.

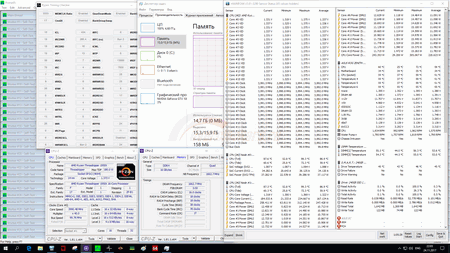

В конечном итоге все четыре модуля заработали на частоте 3333 МГц с таймингами 16-18-18 (при этом напряжение на памяти пришлось поднять до 1.4 В – этого требуют OEM-модули, тогда как G.Skill способны работать и при 1.3 В).

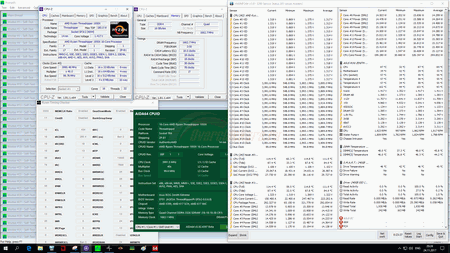

После этого Prime95 был перезапущен в режиме Small FFT с целью посмотреть на итоговый нагрев процессора и цепей питания.
