Задняя интерфейсная панель
- Кнопка сброса настроек BIOS и кнопка запуска USB Flashback;
- Разъемы WiFi-антенн;
- Четыре USB 3.1 Gen1;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Два USB 3.1 Gen1 (один – с поддержкой технологии KeyBoot II, второй – USB Flashback II);
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Блок аудиоразъемов и S/PDIF.
USB 2.0 и USB 3.1 Gen1 реализованы силами платформы AMD, а вот для работы портов USB 3.1 Gen2 инженеры ASUS разместили позади интерфейсной панели контроллер ASMedia ASM3142. Никаких драйверов для работы USB в среде Windows 10 не требуется, также все порты доступны и в BIOS.

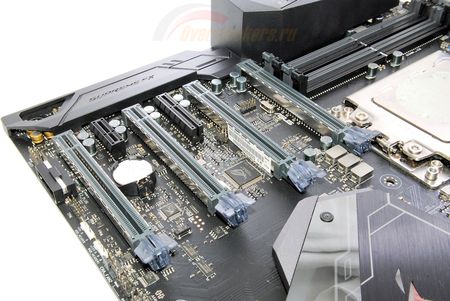

Слоты расширения, линии PCI-Express
Процессоры AMD TR4 несут в себе контроллеры PCIe с поддержкой 64 линий PCI-Express 3.0. 4 линии используются для подключения набора системной логики AMD X399, остальные 60 находятся в полном распоряжении проектировщиков материнских плат. Инженеры ASUS установили на плате четыре полноразмерных PEG, один PCIe 4 и один PCIe x1.
реклама
- Первый слот является PCI-Express 3.0 x16 и подключен к процессору;
- Второй слот является PCI-Express 3.0 x8 и подключен к процессору;
- Третий слот является PCI-Express 2.0 x4 и подключен к набору системной логики AMD X399 (технически он «открытого» типа, что позволяет устанавливать в него и карты расширения x16);
- Четвертый слот является PCI-Express 3.0 x16 и подключен к процессору;
- Пятый слот является PCI-Express 2.0 x1 и подключен к набору системной логики AMD X399;
- Шестой слот является PCI-Express 3.0 x16 и подключен к процессору.
Все слоты, кроме шестого, работают в указанных режимах постоянно. Шестой слот при задействовании U.2 переключается из режима PCIe 3.0 x8 в режим PCIe 3.0 x4, с учетом того, что в рознице присутствует всего лишь один SSD с интерфейсом U.2, причем далеко не самый производительный (Intel 750), это представляет скорее академический интерес.
Все слоты PEG имеют специальную усиленную конструкцию ASUS SafeSlot, предотвращающую повреждение слотов при установке видеокарт с массивной системой охлаждения, обладающих большим весом (плюс не забываем про специальный кронштейн в комплекте материнской платы для особо критичных случаев).
Аппаратная составляющая BIOS, средства контроля, диагностики и управления
Как мы уже отметили выше, на плате нет традиционного индикатора POST-кодов, инженеры ASUS заменили его OLED-дисплеем LiveDash, вмонтированным в пластиковый кожух задней интерфейсной панели материнской платы.
Как и в Socket AM4, процессоры Socket TR4 также несут в себе всю инициализирующую логику, соответственно, микросхема BIOS расположена поблизости от процессорного разъема – прямо под первым PEG.
реклама

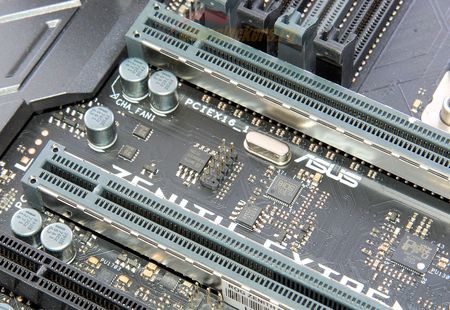

Насколько мне известно, микросхемы флеш-памяти сборки GigaDevice относятся к низкой ценовой категории, обычно я встречаю их на бюджетных платах ASUS, тем более странно было встретить на рассматриваемой плате микросхему 25LB128CS1G объемом 128 Мбит этой компании. К тому же – одну, резервной микросхемы здесь нет. Сама по себе микросхема флеш-памяти BIOS несъемная (а ведь раньше микросхемы на платах ASUS были съемными), рядом с ней распаяна колодка для подключения программатора.
Но хотя бы имеется технология USB Flashback (о чем свидетельствует микросхема с маркировкой «BIOS AI1316-A0»), позволяющая производить восстановление, обновление или откат BIOS без установки процессора, памяти и видеокарты. Для этого необходимо разместить на USB-флешке файл с прошивкой (переименовав его в RE.CAP), вставить ее в соответствующий порт на задней интерфейсной панели и там же нажать кнопку активации технологии.

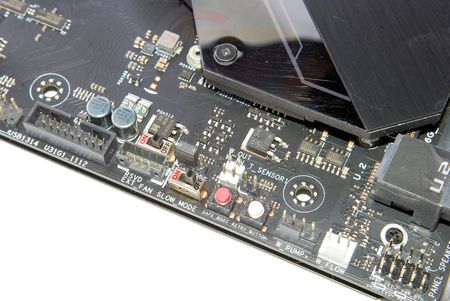

Внизу платы, ближе к правому углу размещен целый комплекс управляющих разъемов и элементов.
Разъем EXT_FAN нам уже известен. Переключатель RSVD является служебным, в инструкции его действие не описывается (на платах на Intel Z270, он, например, использовался при экстремальном охлаждении).
Перемычка LN2_MODE позволяет материнской плате работать при сверхнизких температурах (например, азотное охлаждение при оверклокинге). Переключатель SLOW_MODE заставляет систему работать с минимальными частотами (например, система не может полноценно загрузиться в разгоне, но при этом в этом же самом разгоне все-таки может проходить тесты). Нажатие кнопки RETRY_BUTTON перезапускает плату с предыдущими настройками BIOS. Разъемы W_OUT и W_IN в связке с разъемом W_Flow используются для систем жидкостного охлаждения. Колодка T-Sensor1 предназначен для подключения термопары.
