Дизайн и особенности платы, подсветка

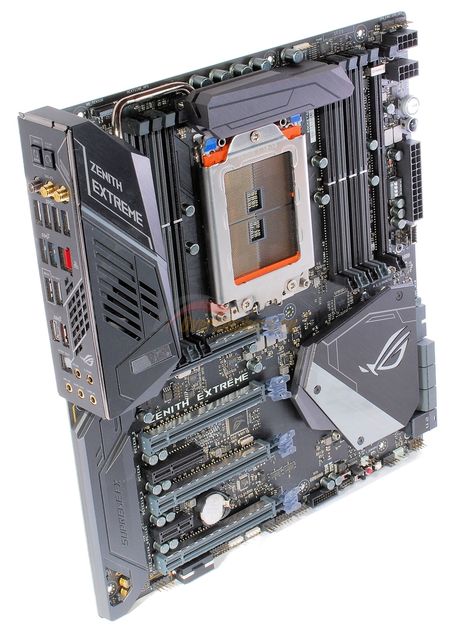

В первую очередь нужно подчеркнуть, что героиня нашего сегодняшнего материала (как и другие платы ASUS ROG) выполнена не в привычном форм-факторе ATX, а Extended ATX: высота платы та же, а ширина – на три сантиметра больше. Этот нюанс следует учитывать при выборе корпуса.

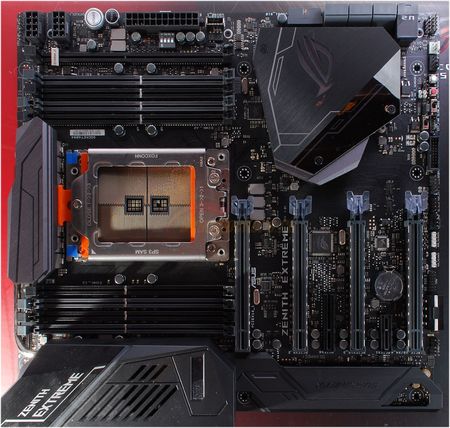

ASUS ROG Zenith Extreme выполнена в строгом стиле, сочетающим красный и серый цвета, здесь нет крикливых рисунков и яркой «попугайной» расцветки.
реклама
Тыльная сторона платы отчасти закрыта металлической пластиной.
Под этой металлической пластиной скрывается часть декоративной подсветки

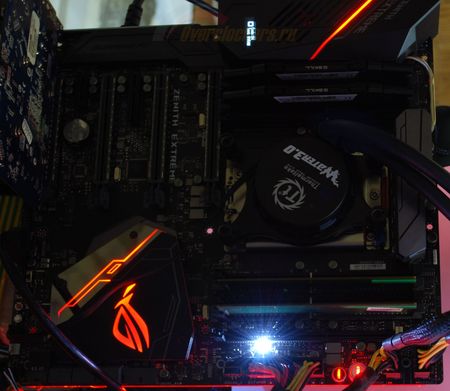

Да, не смотря на строгий дизайн, от декоративной RGB-подсветки ASUS не отказалась, но и здесь самый настоящий минимализм. Полоса не слишком яркой подсветки тянется вдоль всего правого края платы и ориентирована параллельно ее поверхности, еще одна небольшая светящаяся полоса – на пластиковом кожухе, закрывающим заднюю интерфейсную панель, также светится логотип ASUS ROG на радиаторе набора системной логики.

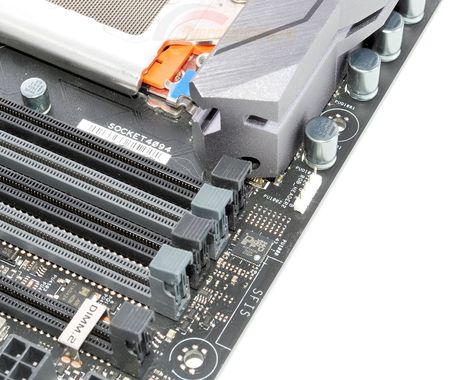

Также на плате имеется три работающих светодиода: в кнопках питания и перезагрузки, индикатор активности дисковой подсистемы около портов SATA. Отдельно – группа индикаторов занятости слотов PEG около разъема основного питания ATX (один слот – один диод, два – два и так далее).
По умолчанию при работающей системе декоративная подсветка светится красным, при выключенной, но не лишенной питания системе – в многоцветном режиме (только собственная подсветка материнской платы, подсветка, подключенная к разъемам на материнкой плате не светится).
реклама

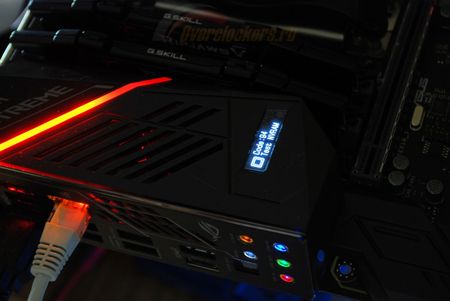

Еще один светящийся на плате элемент – OLED-дисплей LiveDash, который заменяет традиционный индикатор POST-кодов. Единственная проблема – по впечатлениям, его показания не всегда совпадают с реальной ошибкой, на которой на самом деле остановилась плата в процессе запуска. На запущенной системе он отображает последний результат прохождения POST (конкретно – «Detect HDD»), но его можно перенастроить на вывод иной информации.
Из потенциальных эксплуатационных недостатков – данный дисплей может оказаться под радиатором особо массивной воздушной системы охлаждения. Хотя, учитывая уровень энергопотребления и тепловыделения процессоров AMD TR4 логичней использовать СЖО. В составе тестового стенда как раз и применялась СЖО, а потому проблемы с перекрытием видимости LiveDash просто не возникло.

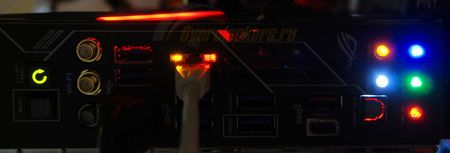

Задняя интерфейсная панель также подсвечивается:
Кнопка сброса настроек BIOS, сетевой порт, аудиоразъемы (причем каждый – своим цветом).
Волен пользователь подключить и свою собственную подсветку, для чего на плате установлено три четырехконтактных разъема: один, рассчитанный на питание +12 В, у верхнего края платы над основной цепью питания процессора…

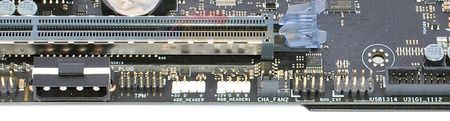

… и два на нижнем краю платы (один рассчитан на +5 В, второй - +12 В)
Система подсветки на материнской плате относится к технологии ASUS Aura. К сожалению, управление ею возможно только посредством Windows-приложения с аналогичным названием.

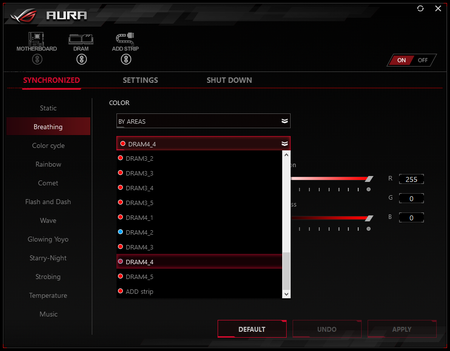

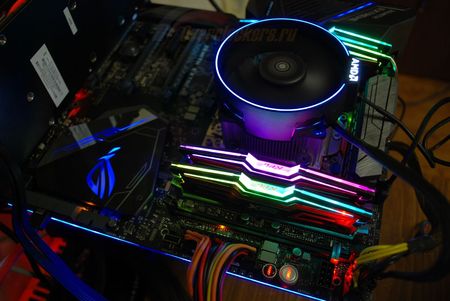

Приложение ASUS Aura открывает доступ к возможности изменения цвета и режимов работы подсветки, причем имеется возможность управления и подсветкой модулей оперативной памяти (если они поддерживают такую возможность, как, например, недавно протестированная DDR4-3000 ADATA XPG Spectrix D40).
