Обзор и тестирование материнской платы ASUS ROG Zenith Extreme (страница 4)

Подсистемы питания процессора и оперативной памяти

Процессоры в исполнении Socket TR4 не только архитектурно идентичны Socket AM4, схема их подсистемы питания также аналогична: процессору для работы требуются два основных напряжения CPU VCore и CPU NB/SoC.

Однако на Socket TR4 свои нюансы все же имеются: немалый уровень энергопотребления процессора вкупе с тотальным дефицитом места из-за колоссальных размеров процессорного разъема и наличия восьми слотов памяти привели к «географическому» разделению преобразователей питания, формирующих указанные напряжения. В итоге первый (CPU VCore) остался над процессорным разъемом, второй (CPU NB/SoC) – на подавляющем числе материнских плат перемещен под процессорный разъем и лишен собственного теплоотвода.

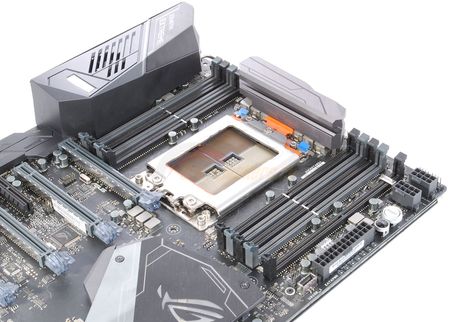

ASUS ROG Zenith Extreme этому полностью соответствует – расположение преобразователей питания на ней именно такое:

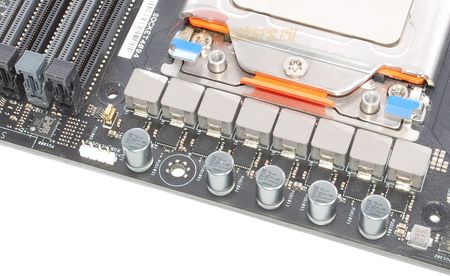

Восьмифазный преобразователь на базе International Rectifier (ныне торговая марка принадлежит Infineon) IR3555 под управлением перемаркированного (традиционно для ASUS) ШИМ-контроллера ASP1405 расположен над процессорным разъемом. Пиковая мощность преобразователя – до 480А.

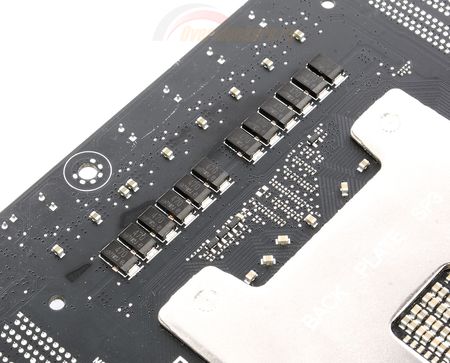

С тыльной стороны платы под защитной теплорассеивающей пластиной спрятаны 12 планарных конденсаторов емкостью 470 мкФ.

Под процессорным разъемом размещен трехфазный преобразователь CPU NB/SoC на базе Texas Instruments CSD97374M. Пиковая суммарная мощность – до 75 А.

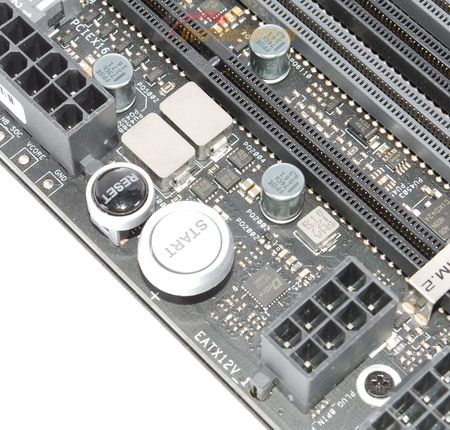

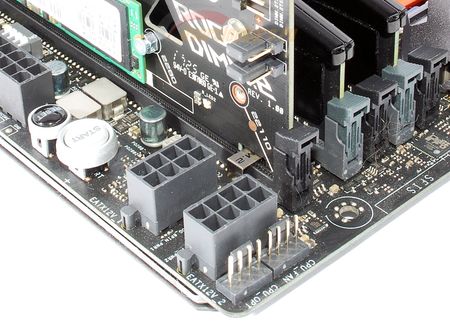

Исходные +12 В на преобразователь питания процессора поступают через два восьмиконтактных разъема ESP12V, причем на материнской плате реализован контроль их задействования: если подключить питание только к одному из двух ESP12V, в момент прохождения POST выдается предупреждение для пользователя.

Однако запуск на этом не прерывается – после некоторой задержки плата продолжает работу.

Питание памяти также раздельное (как, кстати, и на конкурирующем LGA2066) – группы из четырех слотов каждая питаются от отдельных идентичных двухфазных преобразователей, в основе которых лежит связка из Digi+ ASP1103 (также перемаркировка ASUS) и неких неопознанных 5T1L03.

Дизайн, прочая элементная база и особенности

На ASUS ROG Zenith Extreme установлено восемь слотов памяти DDR4, которые разбиты на две группы по четыре слота в каждой, размещенные по бокам от процессорного разъема. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.

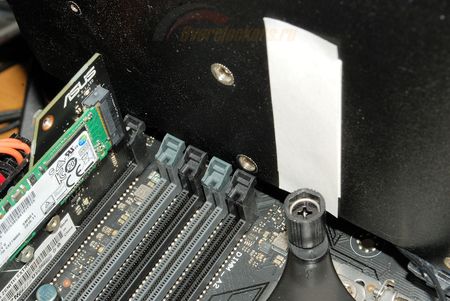

Использование пазов-защелок прямо продиктовано необходимостью: силовая пластина используемой в тестировании видеокарты PNY Nvidia GTX1080 при установке видеокарты в верхний PEG оказывается буквально в миллиметре от этих защелок.

В отличие от Intel, AMD не увлеклась выпуском процессоров различных типов в одном исполнении (LGA2066), а потому пользователю не придется задумываться: все восемь слотов памяти всегда рабочие.

ASUS заявляет о поддержке до 128 Гбайт памяти с частотой 2133, 2400 и 2666 МГц, а также в режиме разгона («OC», иначе «возможно, но не гарантируется») – 2800, 3200 и 3600 МГц. По факту в BIOS плате есть множители и для промежуточных значений (2933, 3066), и для более высоких значений (3866 и 4000). Все зависит от умений пользователя, используемой памяти и везения с конкретным экземпляром процессора (помним, что в сути TR4 – это сборка из кристаллов привычных Summit Ridge, просто отобранных по некоторым критериям, даже контроллер памяти не менялся, их просто два, соединенных по внутренней шине, а потому большинство характерных ограничений никуда не делось).
