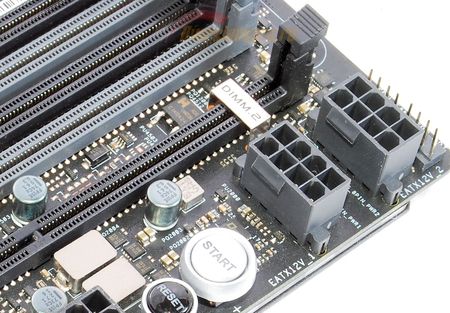

Просьба не удивляться, что на плате визуально наблюдается не восемь, а девять слотов DIMM, на самом деле одиночный отдельно отстоящий слот к DRAM не имеет никакого отношения, в его конструкции даже установлена специальная заглушка, препятствующая установке модулей памяти.

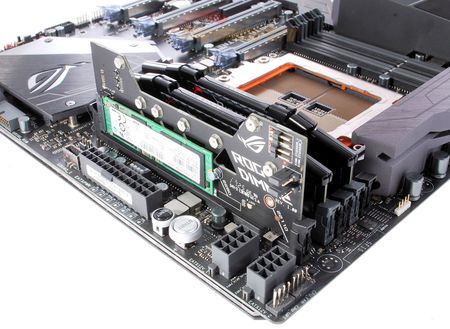

В этот слот вставляется специальный адаптер ASUS ROG DIMM.2, на котором в свою очередь размещаются два посадочных места для карт расширения M.2 типоразмеров 2242, 2260, 2280 и 22110 (PCIe 3.0 x4, SATA 6 Гбит/с).
При необходимости в комплекте платы имеется планка-кронштейн для закрепления вентилятора на адаптере. Работу адаптера мы рассмотрим ниже.
реклама
Под разъемом основного питания ATX расположено две колодки интерфейса USB. Сверху вниз сначала идет колодка USB 3.1 Gen 2 нового формата Type C (не путать с одноименным форматом порта), устройства для которой пока встречаются очень редко и обладают довольно неожиданной ценой. Например, двадцатидолларовая Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 . Второй идет ориентированная параллельно поверхности платы привычная колодка USB 3.1 Gen 2 на 20 контактов. Обе колодки USB реализованы силами платформы, дополнительные контроллеры здесь не используются.

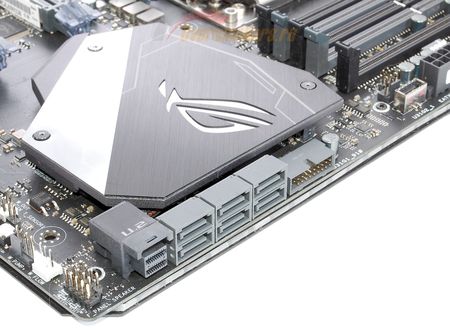

Уже в правом нижнем углу платы размещены шесть SATA 6 Гбит/с и один U.2. Нюансов с построением дисковой подсистемы два:
- При задействовании U.2 нижний PEG переключается из PCIe 3.0 x8 в PCIe 3.0 x4;
- SSD в форм-факторе M.2 с физическим интерфейсом SATA можно устанавливать как в посадочное место под радиатором набора системной логики, которое мы изучали на примере Samsung 950 Pro выше, так и в DIMM.2.

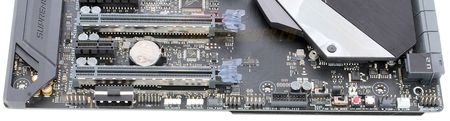

По нижнему краю платы мы найдем (перечисление справа налево):
- Две колодки для подключения фронтальной панели корпуса системного блока, одна для кнопок включения и перезагрузки, индикаторов активности, вторая – системный динамик;
- Разъемы W_PUMP и W_FLOW для подключения вентиляторов или системы жидкостного охлаждения;
- Несколько кнопок и переключателей, работу которых мы рассмотрим ниже;
- Разъем EXT_FAN для подключения выносной платы для вентиляторов ASUS Extension Fan
- Колодку USB 3.1 Gen 1;
- Колодку USB 2.0;
- Колодку EXT_ROG для подключения специального модуля ASUS OC Panel;
- Разъем CHA_FAN2 для подключения вентилятора;
- Два разъема для светодиодной подсветки;
- Колодку для подключения модуля шифрования TPM;
- Разъем Molex для подачи дополнительного питания на слоты PEG при использовании трех-четырех видеокарт с высоким уровнем энергопотребления;
- Колодку фронтальной аудиопанели корпуса системного блока.
Правый край платы скрыт под пластиковым кожухом, который при желании можно снять, благо прикручивается он всего лишь несколькими винтами.

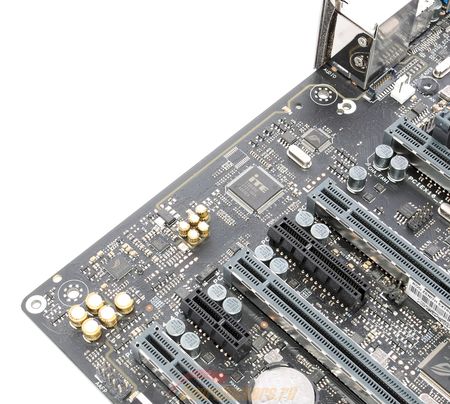

Аудиотракт построен на сочетании очень модных ныне «Hi-End-конденсаторов» Nichicon и аудиоконтроллера Realtek ALC1220. Вроде бы шаблонно, но ASUS внесла свои коррективы, которые выразились не только в переименовании аудиоконтроллера в S1220: установлен редко встречаемый на материнских платах ЦАП ESS Sabre 9018Q2C, обладающий низким коэффициентом нелинейных искажений.
реклама

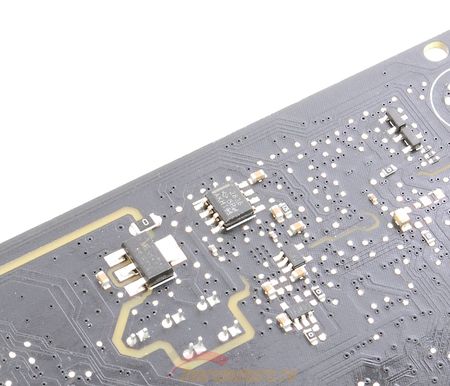

А с тыльной стороны платы, в дополнение к встроенным в Realtek ALC1220 усилителям, дополнительно распаян двухканальный операционный усилитель Texas Instruments OPA2836ID.

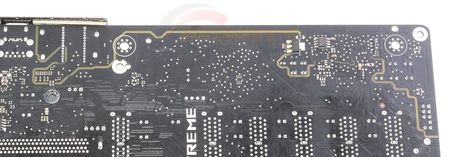

Типично, с целью снижения уровня электромагнитных наводок от остальных элементов платы, аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев.

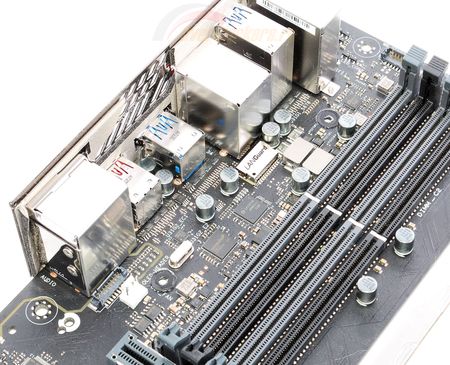

За задней интерфейсной панелью размещены сетевой гигабитный контроллер Intel i211AT, обеспеченный специальной фирменной защитой от попадания разрядов молнии и статических разрядов LANGuard, и контроллер USB ASMedia ASM3142.

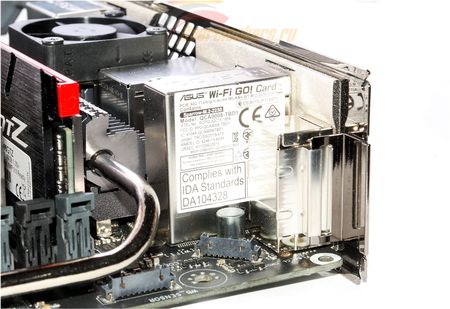

Сетевые возможности ASUS ROG Zenith Extreme не ограничиваются одним лишь Intel i211-AT: в заднюю интерфейсную панель интегрирован трехдиапазонный беспроводной сетевой адаптер QCA9008-TBD1 на WiFi-контроллере Qualcomm Atheros QCA9500 с поддержкой нового стандарта 802.11ad (WiGig, скорость передачи данных - до 4.6 Гбит/с).
Попутно данный адаптер обеспечивает поддержку Bluetooth версии 4.1.
