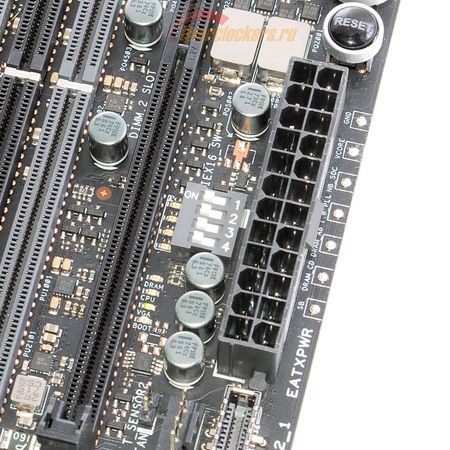

У разъема основного питания ATX находятся еще элементы. Цепочка светодиодов BOOT (оранжевый), WGA (белый), DRAM (зеленый) и CPU (красный) также в некоторой заменяет индикатор POST-кодов – указанные светодиоды последовательно загораются и гаснут в процессе запуска системы.
Блок из четырех переключателей включает и выключает слоты PEG без необходимости извлекать из них установленные видеокарты, что полезно при сложных экспериментах в ходе тестов производительности и разгона. Светодиоды, расположенные вдоль него, сигнализируют о работе слотов PEG (если они заняты и включены).

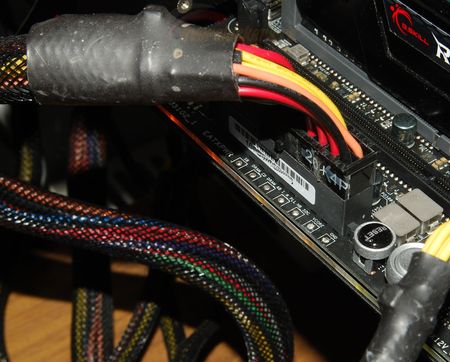

И, наконец, вдоль самого края платы расположена цепочка контактных площадок, на которые выведены напряжения набора системной логики, обоих групп слотов памяти, 1.8 PLL, CPU NB/SoC, CPU VCore и «земля». К этим контактам прикладываются щупы мультиметра. Честно говоря, мне хотелось бы посмотреть в глаза инженерам, которые ТАК расположили эти контактные площадки. Удобства и так не слишком много (до сих пор вспоминаю решение другого производителя материнских плат, использовавшего специальные насадки, надевавшиеся на щупы и контактные штырьки на плате), так при подключенном кабеле питания ATX свобода доступа становится еще меньше.
реклама
Все? Нет, не все))

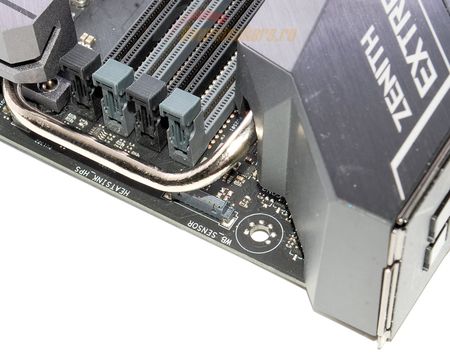

Еще на ASUS ROG Zenith Extreme незаметно под теплотрубок спрятан девятиконтактный разъем WB_Sensor для подключения водоблоков с расширенным внутренним мониторингом (таковые выпускает, например, Bitspower).

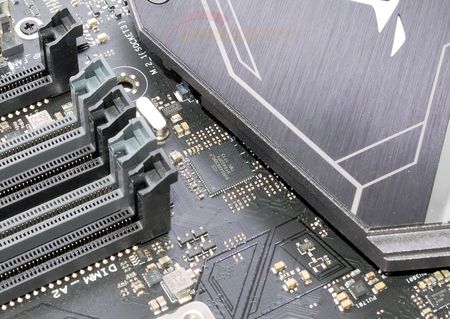

Под правой группой слотов оперативной памяти над микросхемой набора системной логики находим тактовый генератор ICS 9VRS4883BKLF
Возможности BIOS Setup
Модель | ASUS ROG Zenith Extreme |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | 0701 за 25 сентября 2017 года |
BCLK | От 40 до 300 МГц с шагом 0.2 МГц |
PCIe | Отсутствует |
Оперативная память, МГц | Поддержка XMP; Множители для DDR4 от 1333 / 1600 / 1866 / 2133 / 2400 / 2666 / 2800 / 2933 / 3066 / 3333 / 3466 / 3600 / 3733 / 3866 / 4000 |
Множитель процессора CPU Core |
Фиксировано для всех ядер - от 23 до 63.75 с шагом 0.25; Turbo Boost; SMT |
Напряжение CPU Core | - положительной или отрицательной надбавкой до 0.4500 В с шагом 0.00625 В; - фиксированное значение от 0.75 до 1.700 В с шагом 0.00625 В |
Напряжение CPU NB/SoC | - положительной или отрицательной надбавкой до 0.79375 В с шагом 0.00625 В; - фиксированное значение от 0.75 до 1.500 В с шагом 0.00625 В |
Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, от Level 1 до Level 8 + частота работы VRM (от 300 до 1000 МГц с шагом 50 МГц) |
Напряжение оперативной памяти | Auto, от 1.000 до 2.155 В с шагом 0.005 В, слоты разбиты на две группы по 4 слота и для каждой напряжение задается отдельно (в разделе Extrenal Digi+ Power Control есть возможность задания VBoot) |
Прочие напряжения | 1.05V SB; 1.8V PLL |
Интерфейс BIOS | Графический, поддержка девяти языков локализации, в том числе русского |
Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB, в том числе NTFS) |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32; Профили настроек BIOS: только USB и FAT16/32; Файловая система NTFS не поддерживается |
Secure Boot | По умолчанию отключено |
