Система охлаждения
На плате установлено три радиатора, один из которых спрятан от глаз пользователя. Используется только винтовое крепление.

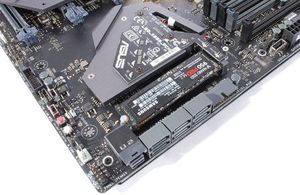

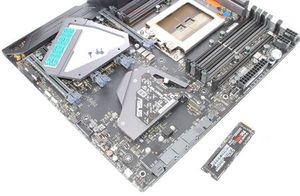

Начнем с радиатора набора системной логики, который тоже не без сюрприза: он является разборным и скрывает собой посадочное место для карт расширения M.2 типоразмеров 2242, 2260 и 2280, в первую очередь – SSD-накопителей.
Верхняя крышка снимается после откручивания трех винтов, с тыльной ее стороны размещена термопрокладка для лучшего контакта с SSD, на саму плату под посадочным местом M.2 наклеен «кубик» из плотного материала, который препятствует прогибу платы расширения M.2 от давления, вызываемого термоинтерфейсом, а одно – и улучшает прижим к последнему. Одна беда: термоинтерфейс не просто мягкий, а выделяет некую жидкость – она может повредить этикетку на карте расширения M.2 и привести к потере гарантии на устройство. Другой нюанс – микросхеме набора системной логики свойственно нагреваться самой по себе, причем сильнее, нежели типичный контроллер в простое.
реклама

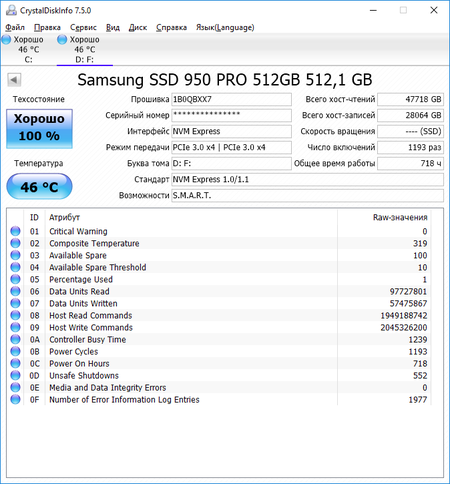

В первую очередь подразумевается, что в этом посадочном месте будет установлен SSD-накопитель. А потому для проверки эффективности радиатора им и воспользуется. В качестве «подопытного кролика» был взят SSD Samsung 950 Pro объемом 512 Гбайт – быстрый и довольно горячий накопитель. Его типичная температура в простое на открытом стенде – порядка 36°C. В нашем же случае его температура в простое составила 46°C.

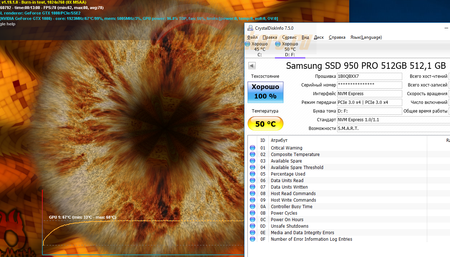

Ужесточим условия теста, загрузив видеокарту. Логика проста: видеокарта верхнего уровня – устройство, как правило, немалых размеров и на ASUS ROG Zenith Extreme ее хвостовая часть оказывается аккурат над радиатором набора системной логики. Что получится, если мы запустим нагрузку на видеокарте (игру, майнинг и.д.)? На тестовой GTX1080 был запущен тест FurMark и через несколько минут температура накопителя выросла до 50°C (сама видеокарта прогрелась до 68°C).
Эффект налицо. Логично, что при использовании более горячей видеокарты (и уж тем более нескольких) температура может быть еще выше. Это при том, что накопитель пока что сам по себе находится в состоянии покоя. Теперь запустим копирование 64 Гбайт в виде крупных файлов.

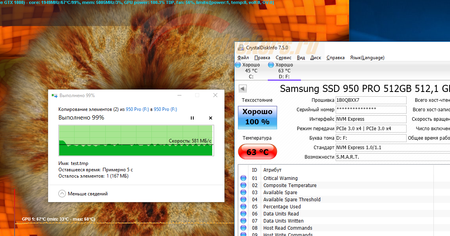

Нагрев накопителя достиг 63°C. Температура немаленькая, но это ниже эксплуатации этого накопителя в «голом» виде, когда он с легкостью достигает отметки в 70°C. В общем, мы имеем довольно спорное решение: в простое температура выше за счет «подогрева» со стороны набора системной логики. А при запуске игры еще и видеокарта вносит свой вклад. А если их будет несколько… С другой стороны, без радиатора вовсе лучше тоже не будет, а при одной видеокарте нагрев накопителя все же ниже.
Два радиатора отвечают за отвод тепла от подсистемы питания процессора – преобразователя, формирующего напряжение CPU VCore (преобразователь CPU NB/SoC охлаждения лишен).
реклама

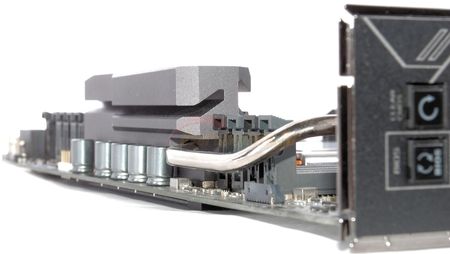

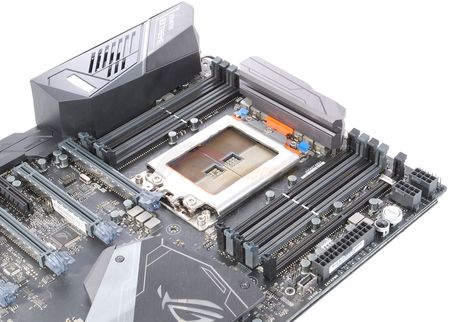

От установленного на силовых элементах радиатора отходит теплотрубка, скрывающаяся под пластиковым кожухом.

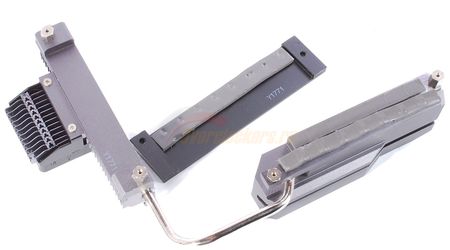

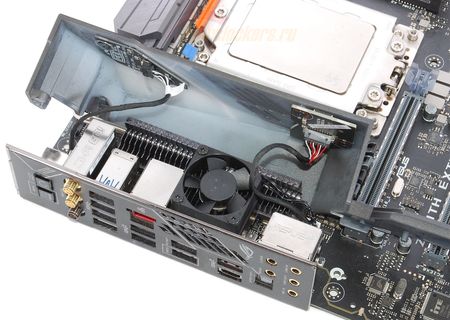

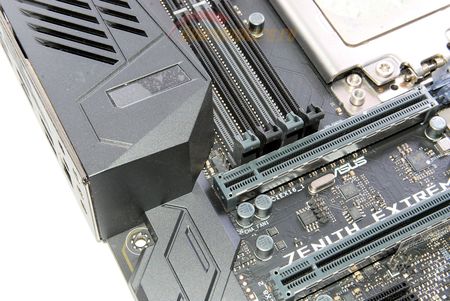

Если мы его снимем, то обнаружим там еще один радиатор, на котором установлен маленький вентилятор.
Он засасывает воздух через отверстия в кожухе, протягивает его через радиатор и выбрасывает в наружу через отверстия в задней интерфейсной панели, причем, расположение последних не является оптимальным – они находятся на уровне боковой кромки вентилятора, а не ниже – на пути воздуха. Впрочем, справедливости ради, нужды в этом вентиляторе практически не возникает даже во многих стресс-тестах и большую часть времени он не работает (зато в момент включения или перезапуска системы он включается и его становится очень даже слышно).
Второй радиатор никак не контактирует с элементной базой, его основание значительно приподнято над ними и лишено термоинтерфейса. Зато первый имеет упорную пластину, которая размещена с обратной стороны материнской платы и дополнительно оснащена своим термоинтерфейсом, накрывая силовые элементы, там размещенные.

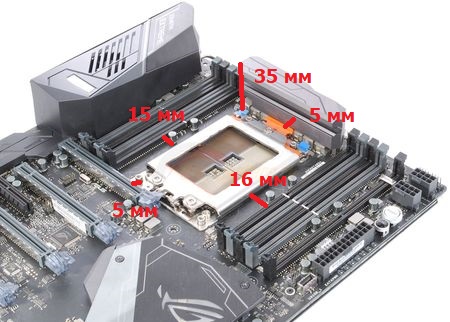

Системе охлаждения процессора необходимо вписываться в следующие габариты:
Видите четырехконтактный CHA_FAN1 для подключения вентилятора? А он есть!

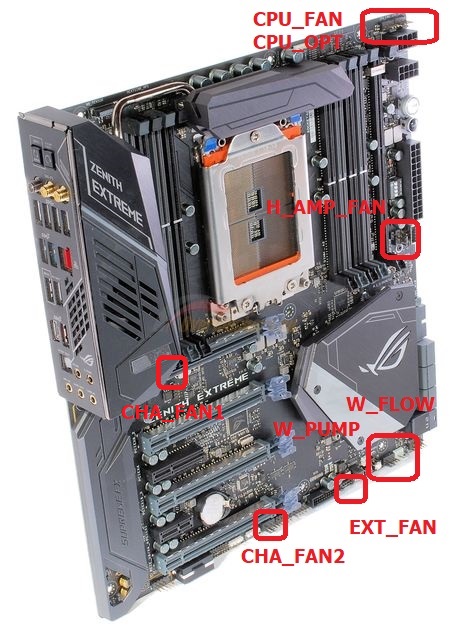

Для подключения вентиляторов на плате установлено шесть разъемов.
Плата умеет управлять оборотами четырехконтактных (ШИМ) и трех контактных вентиляторов на всех разъемах. Разъем с пометкой «W_PUMP» в названии имеет увеличенный до 3 А предел по току и рассчитан на подключение не только вентиляторов, но и систем жидкостного охлаждения.
реклама

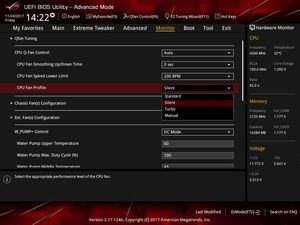

Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Тихий», «Стандартный», «Турбо») и один настраиваемый: различные уровни оборотов (от 20 до 100%) по достижению определенного настраиваемого по температуре порога (от 10° до 75°C). Для разъемов CHA_FAN1, CHA_FAN2 и HAMP_FAN, а также выносной карты ASUS Extension Fan можно выбирать источник значения температуры, в роли которого может выступать любой температурный датчик (процессор, материнская плата, подсистема питания процессора, набор системной логики, термопары).
Полной остановки испытуемых вентиляторов добиться не удалось (Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9). Мало того, управление трехконтактными вентиляторами происходит в весьма узких пределах около максимальных значений (например, ExeGate 9225M12B/UV3 со своих 2000 об/мин снижал скорость лишь до примерно 1600 об/мин, а BitFenix Spectre 120mm – с 1400 до 1100 об/мин).
Изменения настроек в BIOS принимаются платой с задержкой в несколько секунд, перезагрузка для этого не требуется.
Особняком стоит пятиконтактный разъем FAN_EXT. К нему посредством специального кабеля подключается специальная выносная плата ASUS Extension Fan (и кабель, и карта расширения присутствуют в комплекте платы). А уже к этой карте, которую можно зафиксировать отдельно в системном блоке, можно подключить до трех вентиляторов. Работа с ним абсолютно прозрачна для пользователя, хотя и вынесена в BIOS материнской платы в отдельный подраздел.
реклама
