Обзор и тестирование материнской платы MSI B350 Tomahawk (страница 6)
реклама
Технические характеристики MSI B350 Tomahawk
Поддерживаемые процессоры | Supports AMD Ryzen series processors and 7th Gen A-series/ Athlon processors for Socket AM4 |
Системная логика | AMD B350 |
Поддерживаемая оперативная память | 4 x DDR4, двухканальный режим, до 64 Гбайт; Режимы работы: DDR4 1866 / 2133 / 2400 / 2667(OC) / 2933(OC) / 3200(OC)+ МГц |
Встроенная графика | 1 x VGA port, supports a maximum resolution of 2048 x 1280 @ 60 Гц (RB)*; 1 x DVI-D port, supports a maximum resolution of 1920 x 1200 @ 60 Гц*; 1 x HDMI port, supports a maximum resolution of 4096 x 2160 @ 24 Гц*; *Only support when using a 7th Gen A-series/ Athlon processor |
Слоты расширения | 1 x PCIe 3.0 x16 (в случае использования Ryzen) / 8 (в случае использования A-series/Athlon); 1 x PCIe 2.0 x4/2; 2 x PCIe 2.0 x1/0; 2 x PCI (ASMedia ASM1083) |
Поддержка Multi-GPU | 2-Way AMD CrossFire по формулам 16+4 или 8+4 в зависимости от типа установленного процессора |
Поддержка SATA/RAID | AMD B350 Chipset: 4 x SATA 6 Гбит/с ports; - Support RAID 0, RAID 1 and RAID 10; 1 x M.2 port (Key M); - Supports PCIe 3.0 x4 (RYZEN Series Processors) or PCIe 3.0 x2 (7th Gen A-series/ Athlon processors ) and SATA 6 Гбит/с; - Supports 2242/ 2260 /2280/ 22110 storage devices |
Сеть | 1 x Realtek 8111H Gigabit LAN controller |
Аудио | Realtek ALC892 Codec: 7.1-Channel High Definition Audio |
USB | AMD B350 Chipset: - 4 x USB 3.1 Gen1 (SuperSpeed USB) ports available through the internal USB 3.1 Gen1 connectors - 6 x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB 2.0 connectors) AMD Ryzen series processors/ 7th Gen A-series/ Athlon processors: - 4 x USB 3.1 Gen1 (SuperSpeed USB) ports (3 Type-A ports and 1 Type-C port on the back panel) |
Системный мониторинг | Nuvoton NCT6795D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши; 2 x USB 2.0; 1 x D-Sub; 1 x DVI-D; 1 x HDMI; 3 x USB 3.0; 1 x USB 3.0 Type-C; 1 x LAN; 6 аудио входов/выходов 3.5 мм mini-jack |
Фирменные технологии | Audio Boost; Nahimic 2; Gaming LAN with Gaming LAN Manager; Turbo M.2; Pump Fan; Smart Fan Control; Mystic Light Extension; Gaming DNA with bottom LED; Mystic light SYNC; EZ DEBUG LED; PCI-E Steel Armor; DDR4 Boost; GAME Boost; Lightning USB; Military Class 4; 7000+ Quality Test; VR Ready; Gaming HOTKEY; Gaming MOUSE Control; Click BIOS 5; AMD FreeSync Ready; AMD OverDriver Ready; Gaming Certified; SteelSeries Certified; WTFast |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
Меню BIOS материнских плат MSI для платформы Socket AM4 во многом унифицировано и было подробно рассмотрено в обзоре MSI X370 Krait Gaming.
Основным отличием меню BIOS у модели MSI B350 Tomahawk является укороченный список доступных для изменения напряжений среди настроек разгона:
реклама
По сравнению с более старшими MSI X370 SLI Plus и X370 Krait Gaming тут нет настроек по управлению напряжениями DRAM VREF. С учетом того, что они относятся скорее к тонкому тюнингу, нежели к базовым настройкам разгона, потеря невелика.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

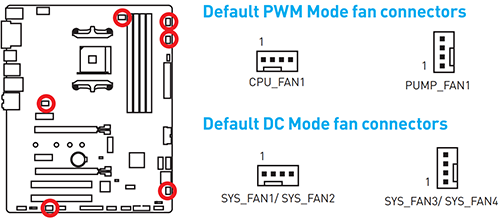

Расположение разъемов для подключения вентиляторов на MSI B350 Tomahawk:
Всего в распоряжении материнской платы находится шесть разъемов для подключения вентиляторов, все шесть разъемов полноразмерные 4-pin, и поддерживают как ШИМ-управление, так и управление напряжением. Говоря о расположении разъемов, труднодоступным можно назвать только один из пяти, находящийся между процессорным разъемом и портом PCI-Express X1. В остальных случаях разъемы для подключения вентиляторов рассредоточены по краям платы, и проблем с доступом возникать не должно.
Как можно видеть по изображению из руководства пользователя, разъемы разделены на две группы, «Default PWM Mode» и «Default DC Mode». Данная информация говорит о том, какой из режимов работы задан для вентиляторов по умолчанию, данные настройки подлежат изменению в BIOS.
реклама

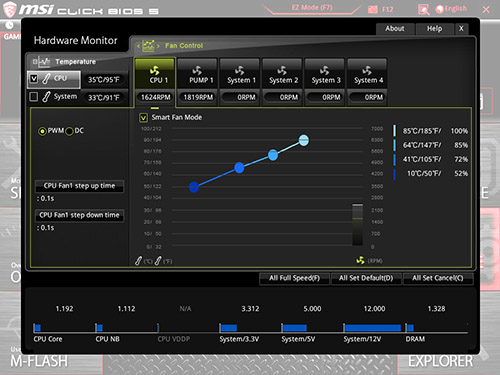

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе Hardware Monitor:
Для каждого из шести разъемов присутствует раздельное управление скоростью вращения. Меню настроек предельно упрощено для конечного пользователя, и без изменений перекочевало из BIOS’ов материнских плат MSI для процессоров Intel. Какие-либо профили, кроме установленного материнской платой по умолчанию, тут отсутствуют, для регулировки скорости вращения вентилятора в распоряжении пользователя находится возможность задать кривую температура/скорость вращения по четырем точкам. При этом, можно привязать график не только к температуре процессора, но и к датчику, подписанному как System, который расположен в районе преобразователя питания процессора.
На выбор пользователя, для каждого из разъемов можно задать режим управления PWM или DC. Из дополнительных настроек присутствуют опции step up time и step down time, позволяющие «затормозить» реакцию вентиляторов на изменение температуры, чтобы сделать разгон-торможение вентиляторов более сглаженным. Диапазон доступных регулировок позволяет управлять вентиляторами в диапазоне от максимальных оборотов вплоть до полной остановки, при этом настройки применяются «на лету», без необходимости перезагрузки системы на промежуточных этапах.
Проверка 3-pin и 4-pin вентиляторов в каждом из разъемов не показала каких-либо неожиданностей, возможность раздельной регулировки действительно присутствует у всех шести разъемов. Радует что несмотря на не самый высокий ценовой сегмент материнской платы, производитель не пошел на ограничение функциональности по сравнению со старшими продуктами. Функциональность по управлению вентиляторами можно назвать эталонной.
