Обзор и тестирование материнской платы MSI B350 Tomahawk (страница 7)
реклама
Тестовый стенд
Тестирование MSI B350 Tomahawk проводилось на следующей конфигурации:
- Процессор: AMD Ryzen 7 1700X;
- Система охлаждения: Thermalright SilverArrow SB-E Extreme;
- Термоинтерфейс: Arctic MX-2;
- Оперативная память 1: G.Skill Ripjaws4 F4-3000C15Q-16GRR, 2 x 4 Гбайт, DDR4-3000 15-15-15-35 1.35 В;
- Оперативная память 2: HyperX Fury HX424C15FBK2/16 2 x 8 Гбайт, DDR4-2400 15-15-15 1.2 В;
- Блок питания: Corsair RM1000i, 1000 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон оперативной памяти
Перед тем, как приступить к разгону оперативной памяти, было проверено, насколько точно материнская плата задает напряжение питания памяти:
реклама
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как показали тесты, расхождения расхождения между показаниями мультиметра и установленными в BIOS’е значениями минимальны.

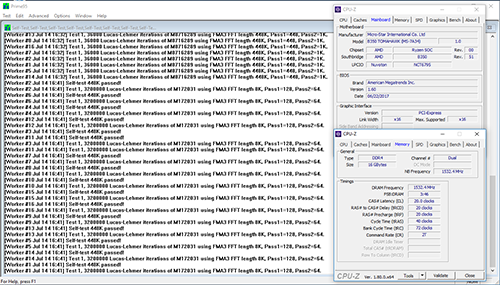

Потенциал основного стендового комплекта памяти G.Skill Ripjaws4 F4-3000C15Q-16GRR в среднем находится у отметки 3150-3170 МГц, так как промежуточных значений между 3066 МГц и 3200 МГц платформа AM4 не предоставляет, результат разгона составил ожидаемые 3066 МГц:

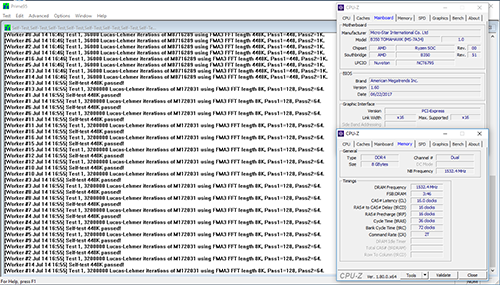

Точно такой же результат разгона в тестах ранее показали и X370 Krait Gaming и X370 SLI Plus, каких-либо отличий в поведении материнских плат при разгоне памяти отмечено не было. С учетом того, что BIOS’ы всех трех материнских плат построены на одной версии AGESA - 1.0.0.6, в принципе не мудрено. Повторилось поведение материнской платы и в случае второго комплекта памяти, HX424C15FBK2/16, основанного на микросхемах Micron MT40A1G8WE-093E:B:
Все те же 3066 МГц при 20-20-20, что приблизительно и является максимальными возможностями комплекта памяти.
Разгон процессора
реклама
Перед тем, как приступить к разгону, не мешает проверить, как работают режимы Load-Line Calibration, и подобрать оптимальный:
|
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Mode 1 |
|
|
|
CPU Vcore, Load Line calibration Mode 2 |
|
|
|
CPU Vcore, Load Line calibration Mode 3 |
|
|
|
CPU Vcore, Load Line calibration Mode 4 |
|
|
|
CPU Vcore, Load Line calibration Mode 5 |
|
|
|
CPU Vcore, Load Line calibration Mode 6 |
|
|
|
CPU Vcore, Load Line calibration Mode 7 |
|
|
|
CPU Vcore, Load Line calibration Mode 8 |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как можно видеть исходя из таблицы, оптимальным выглядит использование режима Mode 8, в то время как по умолчанию материнская плата функционирует в режиме Mode 3. Отмечу, что несмотря на схожесть преобразователей питания с такими материнскими платами, как недавно протестированными X370 Krait Gaming и X370 SLI Plus (одинаковое количество фаз питания, тот же производитель транзисторов, идентичные ШИМ-контроллеры), поведение плат несколько отличается, и на погрешность замеров это не списать.
Режимы работы Load-Line Calibration для CPU SoC Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Mode 1 |
|
|
|
CPU Vcore, Load Line calibration Mode 2 |
|
|
|
CPU Vcore, Load Line calibration Mode 3 |
|
|
|
CPU Vcore, Load Line calibration Mode 4 |
|
|
|
CPU Vcore, Load Line calibration Mode 5 |
|
|
|
CPU Vcore, Load Line calibration Mode 6 |
|
|
|
CPU Vcore, Load Line calibration Mode 7 |
|
|
|
CPU Vcore, Load Line calibration Mode 8 |
|
|
|
Как и в случае с напряжением питания процессора, оптимальным режимом выглядит использование Mode 8, по умолчанию задействован все тот же Mode 3.

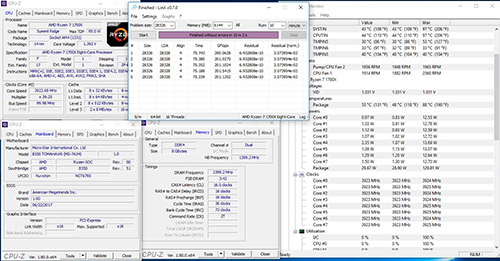

Несмотря на то, что возможностей по управлению базовой частотой нет, разгон процессоров Ryzen все же можно осуществлять сравнительно плавно, ибо шаг изменения коэффициента умножения кратен 0.25. По итогам экспериментов с коэффициентом умножения процессора и его напряжением питания, процессор удалось стабилизировать при коэффициенте умножения 39.25 с напряжением питания 1.4 В:
В сравнении с X370 Krait Gaming и X370 SLI Plus материнской плате не покорилась частота работы процессора 3950 МГц, пришлось откатиться на один шаг множителя назад. Для достижения частоты 3950 процессору судя по всему не хватало напряжения питания, но его увеличение к достижению стабильности не приводило. Исходя из показаний температурного датчика System во время прохождения теста на стабильность, видимо разгон упирается в возможности преобразователя питания. Как можно видеть по скриншоту выше, пиковая температура на System датчике составила 97 градусов. При этом надо понимать, что в момент тестов на разгон радиаторы преобразователя питания, в отличие от температурных стресс-тестирований, не закрываются от потоков воздуха процессорного кулера.
Замер потребления с 8-pin разъема материнской платы показал результат 190 Вт.
Кроме чуть более низких результатов разгона процессора отмечу, что при его разгоне немного более капризно начинала работать и оперативная память. Итого, если результаты разгона процессора у X370 Krait Gaming и X370 SLI Plus получены в режиме работы памяти 2800 14-14-14, то здесь в режиме 2800 16-16-16.
