Обзор и тестирование материнской платы MSI B350 Tomahawk (страница 3)
реклама
Основной графический порт подключен к процессору, и в зависимости от установленной модели процессора может работать либо в режиме X16 (для Ryzen), либо X8 (для Athlon и A-серии). Второй полноразмерный порт берет свое начало от набора системной логики AMD B350, и может работать либо в режиме X4, либо в режиме X2. При выборе режима X4, становятся недоступными порты PCI-E X1. Для деления этих двух линий PCI-Express на плате присутствует микросхема-свитч ASMedia ASM1480:

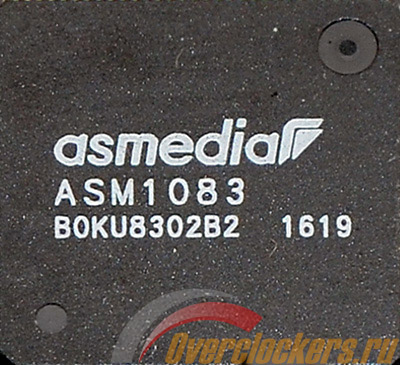

Интерфейс PCI набором системной логики не поддерживается, для реализации двух портов был использован контроллер ASMedia ASM1083:
К дополнительным плюсам можно отнести, что графический порт дополнительно усилен металлической окантовкой:
реклама
Данное решение способствует увеличению механической прочности разъема, что может быть актуальным при установке крупных/тяжелых видеокарт.

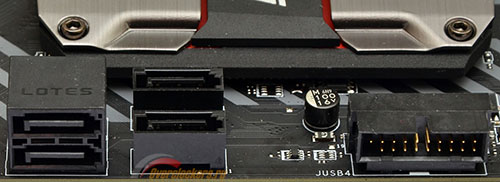

Порты SATA расположены у правого края материнской платы:
Всего в распоряжении пользователя находится четыре порта SATA, все четыре поддерживают режим работы 6 Гбит/с и берут свое начало от набора системной логики AMD B350, сторонние контроллеры не используются.
Интересно расположение портов: одна пара расположена вертикально по отношению к текстолиту, а вторая горизонтально. Доступ к портам при таком расположении действительно более удобный, но как ложка дегтя – в корпусах с кабель-менеджментом упаковать SATA-шлейфы за поддон материнской платы будет проблематичнее.
Рядом с портами SATA можно обнаружить колодку для подключения корпусных портов USB 3.0, как и порты SATA, она реализована силами чипсета AMD B350.
реклама

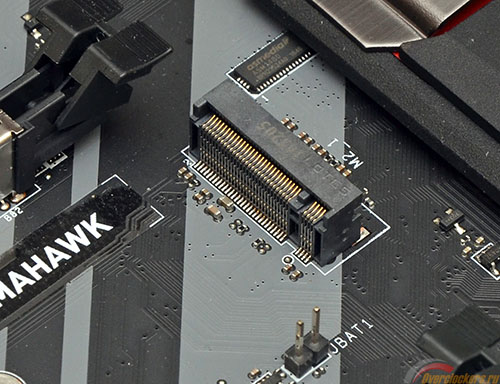

Помимо портов SATA, для подключения накопителей на плате распаян разъем M.2, расположенный под верхним графическим портом:
Так как на одном уровне с M.2 разъемом нет никаких препятствующих интерфейсов – поддерживаются все основные форм-факторы накопителей – 2242/2260/2280/22110, ограничений по длине нет. В зависимости от установленного процессора, разъем может работать в режиме 3.0 X4 (для процессоров линейки Ryzen) и 3.0 X2 (для процессоров A-серии и Athlon). Кроме того, независимо от установленного процессора, M.2 накопитель может функционировать в режиме SATA 6 Гбит/с.
Остальные интерфейсы сконцентрированы вдоль нижнего края материнской платы:
Тут нашлось место для двух колодок USB 2.0, а также еще одной колодки USB 3.0. Плюс ко всему, материнская плата располагает такими интерфейсами, как LPT и COM. Предусмотрен и разъем для подключения RGB-подсветки, что непривычно для бюджетной модели.

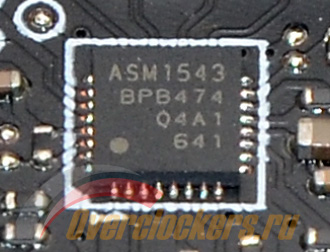

Из дополнительных контроллеров, расширяющих функциональность платы, можно отметить разве что находящуюся в гордом одиночестве микросхему ASMedia ASM1543, расположенную недалеко от интерфейсной панели:
Данный контроллер отвечает за функционирование порта USB Type-C, и как правило, располагается по соседству с ASM2142, который обеспечивает работу USB 3.1 Gen2. Тут же, ASM2142 отсутствует, и Type-C порт работает на скорости USB 3.1 Gen1, или по старому – USB 3.0. Все 3.0 порты интерфейсной панели обеспечены ресурсами центрального процессора.
