Температурный режим материнской платы
Так как материнская плата работала «на грани» уже при проведении тестов на разгон процессора, дополнительных нагрузочных стресс-тестов не проводилось, разве что, на момент завершения Linpack-теста была замерена температура основного радиатора преобразователя питания процессора, которая составила 78 градусов.
С учетом того, что через радиатор преобразователя питания проходили потоки воздуха от процессорного кулера – немного горячо. С другой стороны, если из процессора не выжимать все соки, и не использовать на процессоре жидкостных систем охлаждения, проблем возникнуть не должно.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.4.1 в режимах 16 бит / 44.1 КГц и 24 бит / 96 КГц. Используемый на материнской плате кодек – Realtek ALC892.
реклама
16 бит / 44.1 КГц:
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
24 бит / 96 КГц:
Тест | Результат | Оценка |
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.02, -0.04 | Отлично |
Уровень шума, дБ (А) | -91.1 | Очень хорошо |
Динамические диапазон, дБ (А) | 91.0 | Очень хорошо |
Гармонические искажения, % | 0.0059 | Очень хорошо |
Гармонические искажения + шум, дБ(A) | -77.8 | Средне |
Интермодуляционные искажения + шум, % | 0.013 | Очень хорошо |
Взаимопроникновение каналов, дБ | -86.6 | Отлично |
Интермодуляции на 10 кГц, % | 0.011 | Очень хорошо |
Общая оценка | Очень хорошо |
Для используемого кодека ALC892, результаты тестов MSI B350 Tomahawk неплохие. Можно конечно отметить, что на платах с ALC1150 или ALC1220 звук лучше, но в данном ценовом сегменте кроме ALC892 редко что можно встретить. Если кому интересны полные версии отчетов RMAA, то их можно скачать одним архивом.
Опыт практического использования
Стоит немного дополнить работу моего коллеги Конева Ивана по материнской плате MSI B350 Tomahawk. Думается, многие отметят тот факт, что MSI B350 Tomahawk – далеко не новичок в материалах Overclockers.ru. Эта плата постоянно используется в обзорах-исследованиях разгонного потенциала оперативной памяти DDR4, регулярно публикуемых на Overclockers.ru. А потому некоторые пояснения необходимы.
реклама
Так сложилось, что я являюсь обладателем точно такой же платы с марта этого года, купив ее вместе с AMD Ryzen 1700 через несколько дней после официального релиза платформы AMD Socket AM4. Не сказать бы, что первое время после покупки я был от нее в восторге: долгое прохождение POST, проблемы совместимости… Нюансов более чем хватало (не буду перечислять уже в силу неактуальности оных). И лишь с приходом AGESA 1.0.0.6 (BIOS версии, если мне не изменяет память, 1.62 – у MSI тестовые версии BIOS имеют нумерацию большую, чем финальные, например, после 1.61-1.64 вышла 1.6, а после 1.71-1.72 – 1.7) отношение к ней у меня начало меняться: недоработки стали устраняться. В определенный момент времени уровень качества микрокода BIOS платы дорос до такой степени, что я начал использовать ее в работе.
Ivan_FCB, уж так сложилось, использует в своих материалах комплект памяти на микросхемах Micron, обладающих по нынешним временам не самым лучшим разгонным потенциалом. Да еще разгон лимитируется встроенным контроллером процессоров AMD, в котором шаг множителя очень велик: после 3066 МГц (который, кстати, на некоторых платах на AMD X370 по непонятным причинам и вовсе отсутствует) идут 3200 МГц. В итоге даже 3150-3170 можно достичь разве что на платах с внешним тактовым генератором.
Сейчас существует гораздо более скоростная память. Правда, специфика же платформы AMD в том, что значимые результаты разгона достижимы, как правило, только при использовании комплектов памяти на микросхемах Samsung B-die и Samsung E-die. С той же SK Hynix можно изрядно намучаться и не добиться ничего: во многих случаях даже «заводские» комплекты на 3333-3466 МГц не запускаются выше, чем на 2933-3066 МГц.

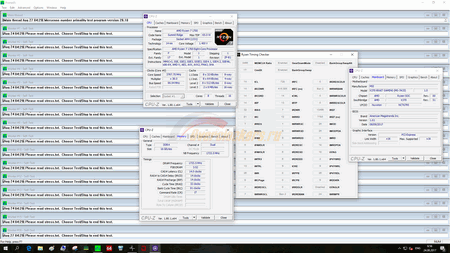

В моем распоряжении имеется и Samsung B-die, и Samsung E-die. И в целом оба они на MSI B350 Tomahawk работают на частоте 3466 МГц с таймингами 14-16-16 или 14-14-14. Правда, с последней версией BIOS 1.91 (тестовая, на официальном сайте MSI ее нет), разгон чуть подпортили. О публикации обзора я узнал всего лишь несколько часов назад и за это время смог подобрать тайминги для работы только на 3333 МГц.

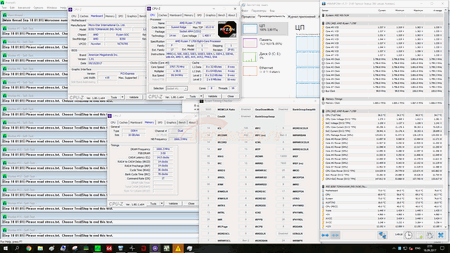

Проблема именно в последних версиях BIOS. Например, на MSI X370 Krait Gaming (именно тот экземпляр платы, что был у Ивана) этот же комплект спокойно «трудится» на 3466 МГц с таймингами 14-14-14:
Зато мой Ryzen 7 1700 имеет худший разгонный потенциал (проверено на разных платах): 3800 МГц против 3950 МГц у Ryzen 7 1700X у Ивана.
В целом о MSI B350 Tomahawk я на данный момент могу сказать следующее: плата систематически подвергается мной буквально «садистским» пыткам и проблем в работе не выказывает никаких. Каждый обзор оперативной памяти (а далеко не все опубликовано на Overclockers.ru) – это четыре-шесть дней работы под стресс-тестами вроде Prime95.
Причем в режиме не постоянной, а колеблющейся нагрузки – тесты то завершаются, то запускаются снова (примерно каждые 30-50 минут), потому как производится перебор таймингов и напряжений. А цикличное нагрев-остывание-нагрев – это гораздо более тяжелые условия работы для схемотехники, чем стабильная ровная нагрузка. По сути мой экземпляр платы за четыре месяца с момента начала экспериментов с памятью перенес больше, чем в ином бытовом ПК материнская плата переживает за всю свою жизнь. И пока что сохраняет свою работоспособность .
Нет, я не считаю MSI B350 Tomahawk прямо идеалом материнской платы, это было бы неверно. Не самый мощный преобразователь питания процессора (у тех же MSI X370 Krait Gaming и MSI X370 SLI Plus он собран хоть и на той же элементной базе, но с большим числом элементов), что ограничивает разгон экземпляров процессоров, требующих высоких напряжений. Нестабильное напряжение (нужно вручную перенастраивать, выбирая иной режим LLC). Далеко не самый новый аудио-кодек Realtek ALC892 (хотя, с другой стороны, не всем оно и надо). Скорее это некий «оптимальный вариант» - не для рекордов, но позволяет многое за разумные деньги.
Кстати говоря, в ассортименте компании MSI есть и более дешевые платы с аналогичной подсистемой питания процессора (что более важно для экспериментов с разгоном, чем даже форм-фактор), просто на момент покупки (март 2017) они еще не были доступны.
Заключение
По итогам тестирования MSI B350 Tomahawk можно заключить, что в целом материнская плата оправдывает свою цену, но не лишена компромиссов, обладая как положительными, так и отрицательными качествами.
реклама
К ее достоинствам отнесем использование полноразмерного форм-фактора с девятью точками крепления, грамотную конфигурацию слотов расширения и грамотное расположение различных элементов/интерфейсов в целом. Немаловажным фактором является одна из лучших реализаций управления вентиляторами среди конкурентов и наличие температурного датчика в области преобразователя питания процессора.
К отрицательным моментам я бы отнес то, что преобразователь питания процессора/охлаждение преобразователя питания процессора не рассчитаны на выжимание всех соков из Ryzen R7, в обычных условиях (без дополнительных модификаций, или прямого обдува преобразователя) это задает максимальную границу потребления процессора при постоянной нагрузке где-то на уровне 170-180 Вт. Для более высоких результатов разгона лучше взглянуть уже на более дорогие продукты, к примеру, на ту же недавно протестированную X370 SLI Plus.
Плюсы MSI B350 Tomahawk:
- Неплохие для своего ценового сегмента результаты разгона, а также предсказуемость при разгоне;
- Широкие возможности по управлению вентиляторами;
- Наличие температурного датчика в области преобразователя питания процессора;
- Разъем для подключения RGB-подсветки;
- Наличие светодиодов индикации процедуры старта системы;
- Удобство UEFI меню;
- Наличие множества устаревших интерфейсов в одном флаконе, тут и D-Sub, и два порта PCI, и LPT и COM.
- Охлаждение преобразователя питания процессора могло быть лучше.
Страница материнской платы MSI B350 Tomahawk на официальном сайте производителя:
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI B350 Tomahawk.
