Обзор и тестирование материнской платы MSI B350 Tomahawk (страница 4)
реклама

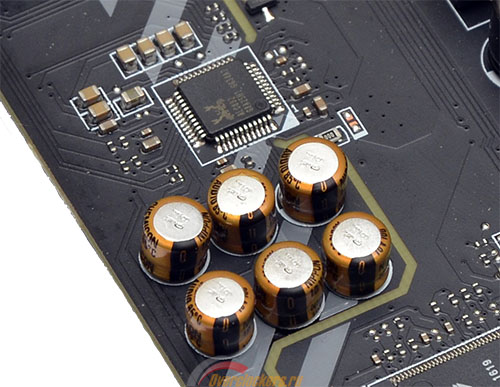

Звуковой тракт расположился в левом нижнем углу материнской платы:
Встроенный звук реализован на базе кодека Realtek ALC892, что для ценового сегмента материнской платы не является неожиданностью. У большинства конкурентов стоит такой же.
В качестве сетевого контроллера используется Realtek 8111H:
реклама

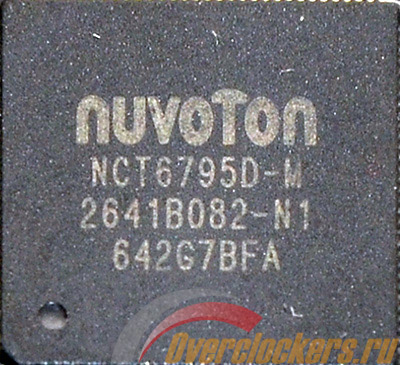

В качестве Multi-IO используется микросхема Nuvoton NCT6795D:

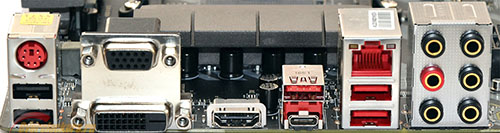

На задней панели MSI B350 Tomahawk расположены:
- Один PS/2 порт для клавиатуры/мыши;
- Два USB 2.0;
- Один D-Sub;
- Один DVI-D;
- Один HDMI;
- Три USB 3.0;
- Один USB 3.0 Type-C;
- Один LAN;
- Шесть аудио входов/выходов 3.5 мм mini-jack.
Конфигурация интерфейсной панели выглядит несколько спорно: с одной стороны, наличие порта D-Sub может стать неплохим подспорьем для экономных пользователей, которые до сих пор могли не обзавестись монитором с цифровыми интерфейсами, с другой стороны, всего пять классических портов USB – это мало.

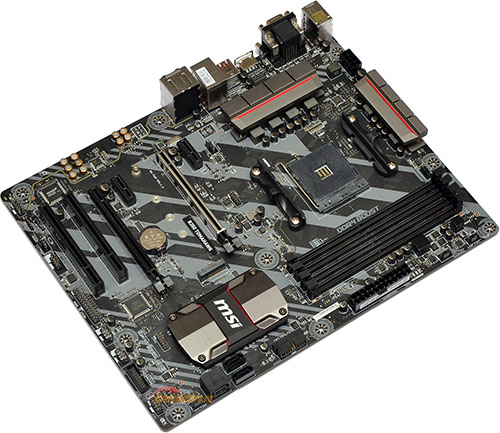

Фотография MSI B350 Tomahawk, позволяющая оценить высоту компонентов:

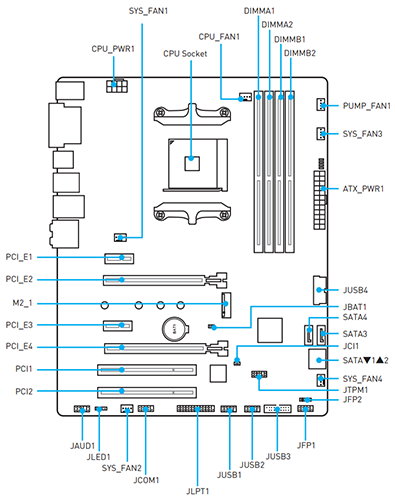

Расположение элементов:
реклама
Блок-схема платы:
