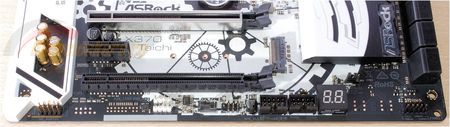

Набор элементов, установленных по нижнему краю, неожиданно скромный.
Колодок для подключения элементов корпуса системного блока две. Одна – в самом углу платы справа, здесь мы можем подключить кнопки включения и перезагрузки, а также индикатор работы и активности дисковой подсистемы. Вторая колодка зачем-то была выброшена инженерами ASRock аж в середину нижнего края платы – системный динамик и еще одна группа контактов для корпусных светодиодов работы системы.
Помимо этого стоит индикатор POST-кодов, две колодки USB 2.0 для подключения четырех портов, разъем для подключения вентилятора, две колодки для подключения светодиодных лент и колодка аудиоразъемов (в левом углу).
Да, колодки COM и LPT смотрелись бы странно, но вот контактная группа для модуля шифрования TPM, который присутствует на платах очень часто, здесь также отсутствует. Впрочем, невелика потеря – как правило, она пользователям и не требуется. Слишком уж непопулярным вышел стандарт.
реклама

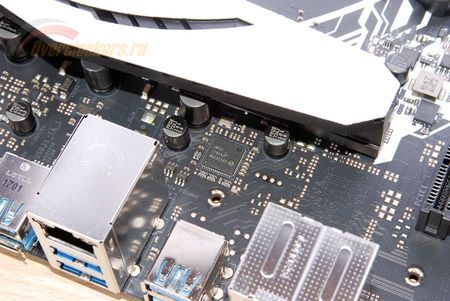

Правый край платы накрыт легкоснимаемым (пломб нет) пластиковым кожухом, под ним мы обнаружим аудиотракт и контроллер ввода-вывода (I/O), отвечающий за системный мониторинг, работу разъема PS/2 и ряда других функций Nuvoton NCT6779D.

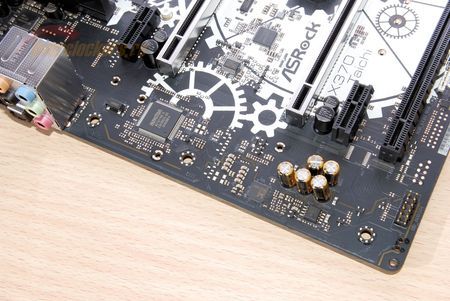

Аудиотракт построен на основе контроллера Realtek ALC1220 и изолирован от остальной части печатной платы участками текстолита, лишенными электропроводящих слоев. Номинально это защищает его от наводок.
Аппаратная база аудиотракта достаточно неплоха: используются высококачественные конденсаторы Nichicon («теплого лампового» типа на жидкостном электролите), установлен один усилитель Texas Instruments NE5532, а контактная группа (колодка) для подключения аудиоразъемов корпуса системного блока даже позолочена (причем аудиоразъемы задней интерфейсной панели материнской платы также позолочены).
Сетевой гигабитный контроллер вынесен за заднюю интерфейсную панель.
И здесь уже не «народный» Realtek, а более имиджевый Intel I211AT.
Интерфейсная панель
реклама

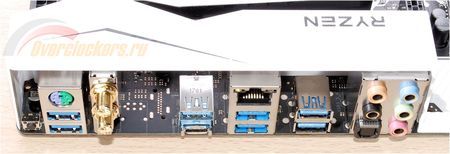

- Ничем не защищенная от случайного нажатия кнопка сброса настроек BIOS;
- Один универсальный PS/2 для подключения мыши и клавиатуры, два USB 3.1 Gen1;
- Два разъема для установки антенн Wi-Fi (контроллер полностью самостоятельный – это Intel Wireless-AC 3168 (Wi-Fi + Bluetooth 4.2) и его можно заменить при необходимости);
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Один сетевой порт RJ-45 и два USB 3.1 Gen 1;
- Два USB 3.1 Gen1;
- Блок аудиоразъемов и SPDIF.
Ничего не заметили? Тут сразу два момента: во-первых, полностью отсутствуют USB 2.0, во-вторых, нет видеоразъемов. Последнее, впрочем, согласуется с отсутствием APU в списке поддерживаемых материнской платой процессоров.
Двусторонний порт USB 3.1 Gen2 Type C реализован благодаря контроллеру ASMedia ASM1453 и поддерживает функцию быстрой зарядки мобильных устройств, будучи способным выдавать ток до 3 А.
Слоты расширения
Оных на материнской плате ASRock X370 Taichi сразу семь:

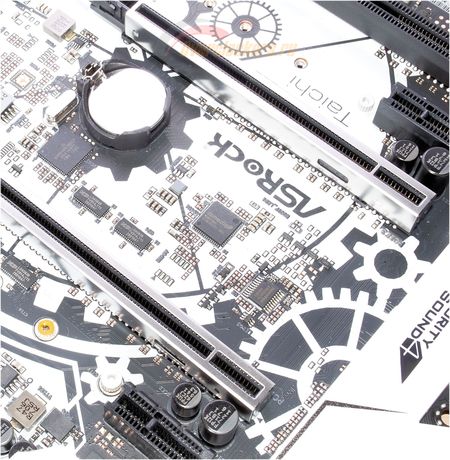

- Два PEG усиленной конструкции (металлический кожух) с маркировкой «PCIE2» и «PCIE3», которые подключены к процессору и являются PCI-Express 3.0. Визуально оба PCI-express x16, но на деле таковой только верхний, второй – лишь х8, причем при его задействовании первый PEG также становится х8. А при установке процессора APU «Bristol Ridge» количество линий PCI-E сокращается еще вдвое;
- Один PEG (с маркировкой «PCIE5») обычной конструкции, физически PCI-Express 2.0 х4 и подключен к набору системной логики AMD X370. Используемые им линии PCIe являются разделяемыми с нижним M.2, при задействовании последнего данный слот отключается;
- Два PCI-Express x1 2.0 (с маркировкой «PCIE1» и «PCIE4»);

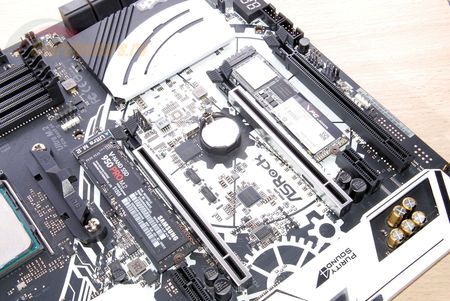

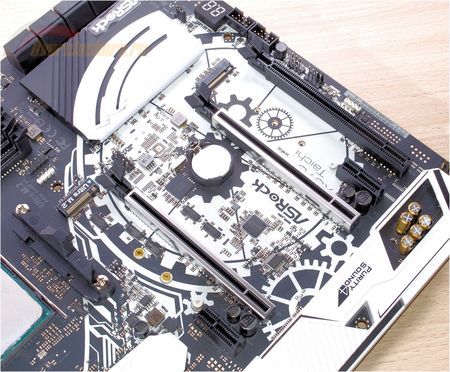

- Два M.2, допускающих установку карт расширения типоразмеров 2242, 2260 и 2280. В первом (с пометкой «Ultra M.2») доступны четыре линии PCI-E 3.0 напрямую от процессора и интерфейс SATA 6 Гбит/с (активируется в зависимости от типа устройства). Во-втором – четыре линии PCI-E 2.0 от набора системной логики (SATA отсутствует), при его задействовании отключается самый нижний PEG (с маркировкой «PCIE5»).
В оба M.2 можно установить по одному PCI-E SSD, работающих по протоколу NVMe, и оба они могут быть загрузочными.
Естественно, нужно учитывать ограничения по второму разъему M.2, о котором говорилось выше. В принципе, его можно использовать не только для SSD, но и для, например, еще одного Wi-Fi/Bluetooth-контроллера. Напомню еще раз: не теряйте крепежные винтики из комплекта материнской платы – на них нет единого стандарта, а потому можно сильно намучаться в поисках замены.
Наиболее внимательные читатели, аккуратно прочитавшие абзац выше, обязательно зададутся вопросом: как так, ведь математика количества линий PCI-e не сходится? Считаем: два PEG и один M.2 подключены к процессору и тут вопросов нет. Но при этом на плате еще слот PCIE5 и второй M.2, которые делят между собой четыре линии PCIe 2.0 от набора системной логики (соответствующие две микросхемы-переключатели расположены аккурат под M.2 с обратной стороны платы). В итоге от имеющихся у AMD X370 восьми линий PCI-Express 2.0 остаются свободными четыре. А ведь нам нужно пять: у нас еще SATA-контроллер ASMedia ASM1061, сетевые контроллеры Intel I211AT и Intel Wireless-AC 3168, а также два слота PCI-E 2.0 x1.
Тут все просто: ASMedia ASM1061, Intel I211AT и один из двух PCI-E 2.0 x1 (с маркировкой «PCIE1») подключены к AMD X370 напрямую, а Intel Wireless-AC 3168 и второй PCI-E 2.0 x1 (с маркировкой «PCIE4») – через микросхему-коммутатор ASMedia ASM1184e.
