Обзор и тестирование материнской платы ASRock X370 Taichi (страница 3)

Подсистемы питания процессора и оперативной памяти

Архитектура процессоров AMD в исполнении Socket AM4 такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core Voltage) и отдельно кэша L3 (если он есть), контроллеров памяти, SATA, PCI-E и прочего (CPU SoC Voltage). Отдельным преобразователем обеспечивается питание оперативной памяти.

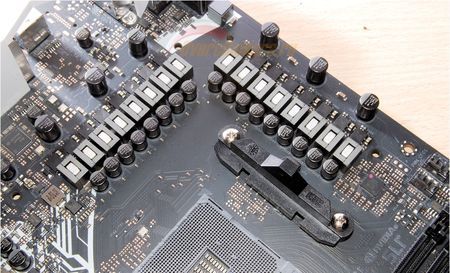

Формально ASRock заявляет для материнской платы ASRock X370 Taichi шестнадцатифазную схему, способную обеспечить питание процессора до 300 Вт. Фаз действительно шестнадцать, но технически, конечно же, схема немного сложнее.

В качестве ШИМ-контроллера, управляющего фазами VCore и VCore SoC, используется цифровой контроллер International Rectifier IR35201, способный управлять восемью фазами и сконфигурированный на данный плате по схеме шесть фаз VCore плюс две фазы VCore SoC.

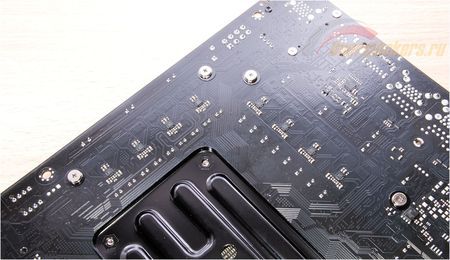

Далее в дело вступают удвоители фаз International Rectifier IR3598, размещенные на обратной стороне печатной платы.

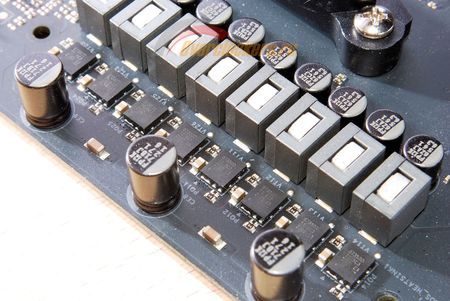

В качестве силовых элементов применены транзисторные сборки CSD87350Q5D производства Texas Instruments.

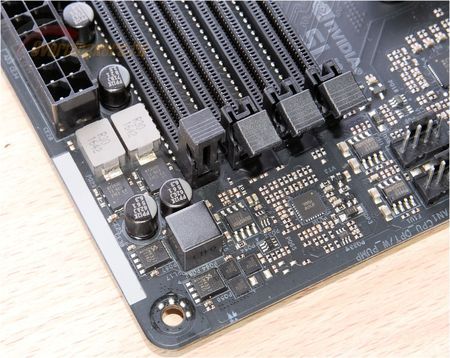

Подсистема питания оперативной памяти работает под управлением uP1674P производства uPI Semiconductor Corp. Документацию на него найти на сайте компании не удалось, но, судя по всему, это двухфазный ШИМ-контроллер, а значит, перед нами две полноценных фазы.

Здесь также использованы CSD87350Q5D производства Texas Instruments.

Прочая элементная база и особенности

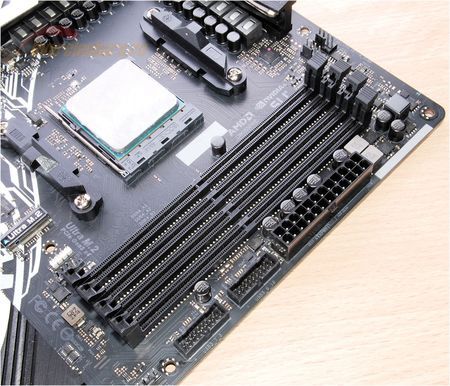

Слотов оперативной памяти стандарта DDR4 установлено четыре.

Заявлена поддержка частот вплоть до 3200 МГц, но одно «но»: для значений свыше 2667 МГц проставлена отметка «OC», что означает «режим разгона», или дословно «работать может, но не обещаем». Выше, когда мы рассматривали комплектацию платы, отметили наличие в комплекте специальной листовки, которая подчеркивает необходимость правильно задействовать слоты памяти: при использовании только двух модулей необходимо устанавливать их во второй и четвертый по счету слоты от процессорного разъема.

Нужно обратить внимание еще на две вещи: то, что процессорами AMD Ryzen частота 2667 МГц поддерживается только для двух одноранговых модулей, двухранговые модули – 2400-2667 МГц, а в случае использования четырех модулей гарантированная частота снижается вплоть до 1866 МГц. Таковы спецификации самой компании AMD. Есть свои ограничения и для моделей APU «Bristol Ridge».

Разумеется, по факту частоты могут быть и большими, просто здесь уже ни AMD, ни ASRock ни за что не ручаются. Полезным может оказаться изучение списка протестированной памяти на сайте ASRock.

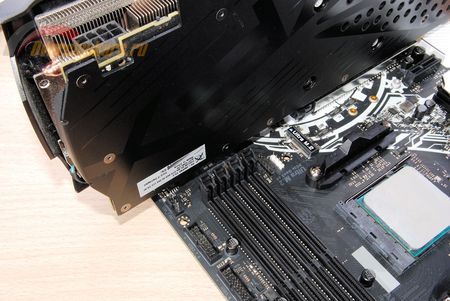

Слоты памяти оснащены защелками только с одной стороны, что логично: классические «откидные» защелки могли бы упереться даже в хвостовую часть установленной видеокарты, не говоря уже про возможный конфликт с длинномерной картой расширения, установленной в верхний слот PCI-E x1. В последнем случае ограничение в приблизительно 18.5 см.

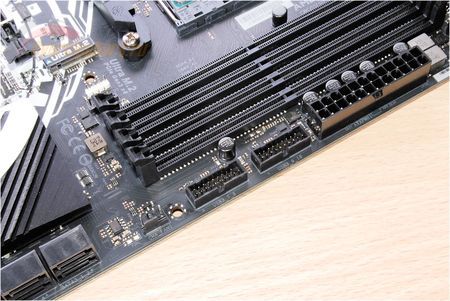

Рядом со слотами памяти мы находим сразу две колодки для подключения четырех USB 3.1 Gen1 (старое название – USB 3.0) фронтальной панели корпуса системного блока. Здесь используются возможности платформы AMD, никаких дополнительных контроллеров не предусмотрено.

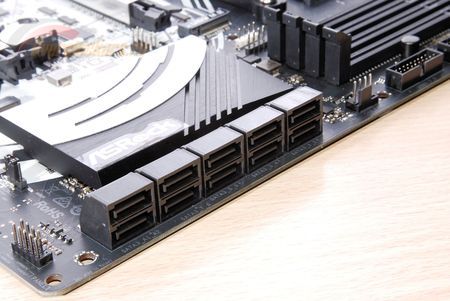

Ниже размещены десять портов SATA 6 Гбит/с с горизонтальной ориентацией относительно поверхности платы («лежачий» тип). Ничего не скажешь – весьма мощная конфигурация. При этом пользователю не нужно переплачивать за так и не родившийся по факту SATA Express – его здесь нет.

Интересна структура данных портов. Из них только восемь реализованы силами платформы AMD (два порта от контроллера в процессоре, шесть от контроллера в наборе системной логики), оставшиеся два (самые нижние, с маркировкой SATA3_A1 и SATA3_A2) существуют благодаря контроллеру ASMedia ASM1061, подключенному к набору системной логики посредством одной линии PCI-E 2.0.

Подключать к этим разъемам современные SSD-накопители не рекомендуется – из-за аппаратных причин быстродействие этих портов (особенно на линейных операциях чтения и записи) несколько ниже, чем у «родных» SATA 6 Гбит/с. А вот для HDD – в самый раз. Из положительных моментов: ASM1061 не нуждается в дополнительных драйверах и со стороны системы выглядит как «Стандартный AHCI-контроллер».
