Дизайн и особенности
Материнская плата ASRock X370 Taichi выполнена на текстолите с покрытием черного цвета в форм-факторе ATX с размерами 304 на 244 мм.
Цветовая гамма – черно-белая. Элементы декоративного украшения присутствуют, но, к счастью, обошлось без каких-либо вычурных кричащих цветов или конструкций. Текстолит плотный и не гнется от малейших усилий, как это бывает в бюджетном сегменте.
Система охлаждения
реклама
Конструкция системы охлаждения на ASRock X370 Taichi незатейливая и в то же время основательная. В качестве материала радиаторов используется алюминиевый сплав, термоинтерфейс – «терможвачка».
Крепление осуществляется подпружиненными винтами с изолирующими шайбами. Иначе говоря, самый добротный вариант из ныне встречающихся.

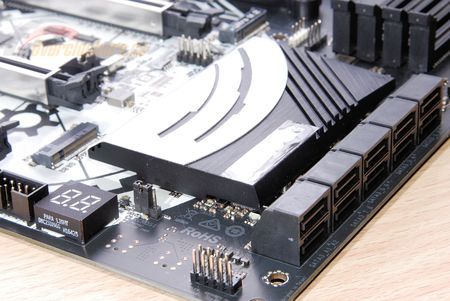

Радиатор на наборе системной логики представляет собой монолитную пластину с декоративной фрезеровкой (на логотип ASRock наклеена транспортировочная пленка, при сборке ПК ее лучше снять). Температурный режим хороший – не более 50°C под нагрузками с установленной видеокартой Nvidia GeForce GTX 1080.

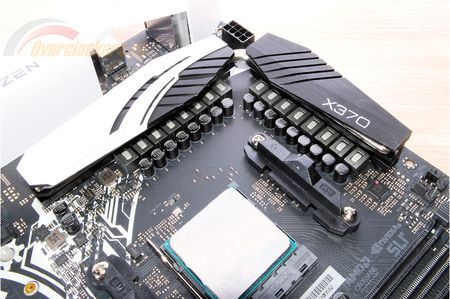

Подсистема питания процессора накрыта радиаторами полностью, установлено два теплорассеивателя, соединенных никелированной теплотрубкой.

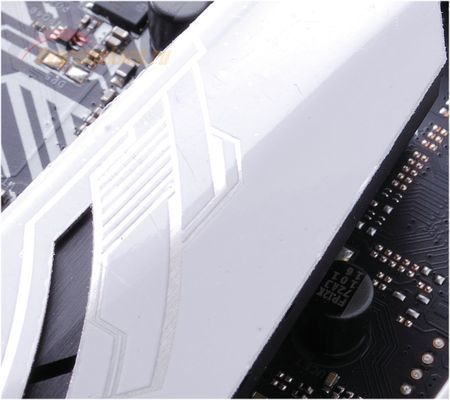

Температурный режим отличный (подробнее – в соответствующем разделе). Увы, без казусов не обошлось: лакокрасочное покрытие, нанесенное на декоративную пластину на радиаторе, очень легко и быстро покрывается царапинами. Оно настолько мягкое, что уже в состоянии «только из коробки» может похвастать наличием оных.
реклама
Никакой дополнительной защитной транспортировочной пленки просто не предусмотрено.

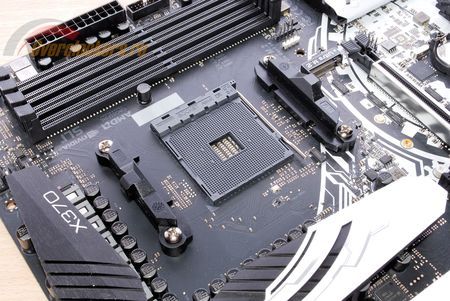

Крепление системы охлаждения процессора – стандартное для Socket AM4.

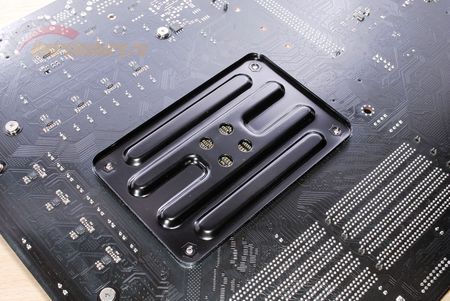

С обратной стороны платы стоит полноценная металлическая пластина, защищающая печатную плату от деформации при установке систем охлаждения с большой силой прижима.

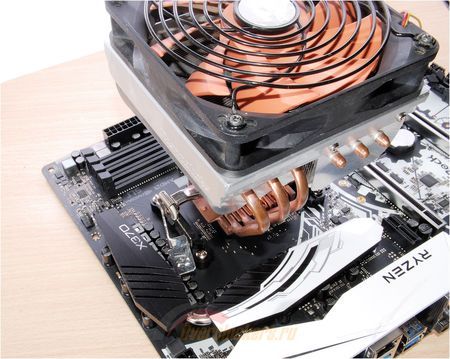

Системы охлаждения процессоров под Socket AM3+ и более ранние получили ограниченную совместимость с Socket AM4. Та группа, которая оснащена креплением «а-ля Box» (крепится к стандартной пластиковой рамке защелками), в натяг, но цепляется к Socket AM4.
Те системы, которым необходимы снятие пластиковых элементов и установка собственных креплений, требуют нового комплекта креплений, либо ручной доработки имеющегося. И причина этого в том, что у Socket AM3, AM3+, FM2 и FM2+ отверстия имеют расположение 96 х 48 мм, тогда как у Socket AM4 – 90 х 54 мм.

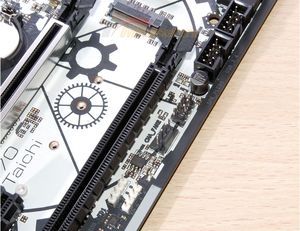

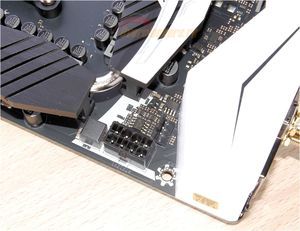

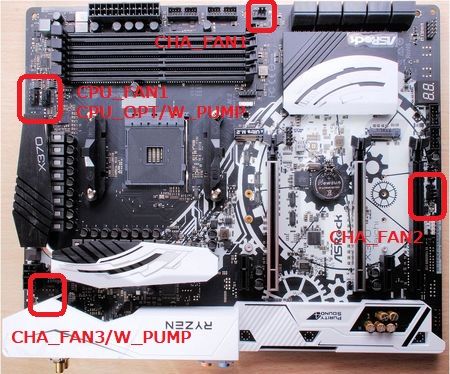

Разъемов для подключения вентиляторов на печатной плате пять.

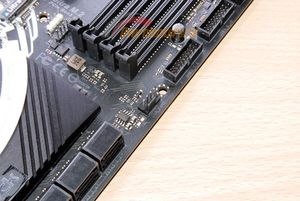

Материнская плата умеет управлять оборотами крыльчатки на всех разъемах, причем не только четырехконтактных (ШИМ), но и трехконтактных, для чего у каждого разъема установлено по одному контроллеру Nuvoton 3943S.
Для настройки поведения вентиляторов в BIOS доступны четыре готовых профиля («Тихий», «Стандартный», «Производительный», «Регулировка отключена») и один настраиваемый: различные уровни оборотов (от 0 до 100%) по достижению определенного настраиваемого по температуре порога (от 30° до 80° C), таких порогов четыре. Несмотря на то, что уровень оборотов можно выставить в 0%, на деле при установке этого значения вентилятор штатной системы охлаждения AMD Wraith Spire и несколько опробованных ШИМ-моделей не остановились полностью.

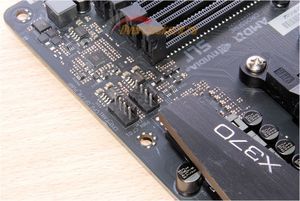

Разъемы с пометкой «W_PUMP» рассчитаны на подключение не только вентиляторов, но и систем жидкостного охлаждения, они могут выдержать ток силой до 1.5 А (разъем CPU_FAN без пометки «W_PUMP» – до 1.0 А).
