Тестовый стенд
Конфигурация #1
- Материнская плата: ASUS ROG Maximus IX Extreme, LGA 1151, Intel Z270, E-ATX;
- Процессор: Intel Core i7-7700K, 4/8 4.2 ГГц @ 5100 МГц 1.328 В;
- Система охлаждения процессора:
- ROG моноблок производства компании Bitspower;
- Быстросцепы: Bitspower;
- Помпа: D5 (4800 об\мин);
- Радиатор: ThermoChill 240 мм, медный, толстый 65 мм;
- Вентиляторы: 2 х Noctua NF-P12 PWM (1100 об\мин);
- Термоинтерфейс: Thermal Grizzly Kryonaut;
- Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @ 3600 МГц, 15-15-18-35 2T 1.5 В;
- Видеокарта: ASUS GeForce GTX 1080 Strix 8 Гбайт;
- Накопитель SSD: Plextor M8Pe 512 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Корпус: открытый стенд.
Конфигурация #2
- Материнская плата: ASUS ROG Rampage V Edition 10, LGA 2011-3, Intel X99, E-ATX;
- Процессор: Intel Core i7-6900K ES, 8/16 3.5 ГГц;
- Система охлаждения процессора: Noctua NH-D15s;
- Термоинтерфейс: Thermal Grizzly Kryonaut;
- Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @ 3000 МГц, 14-14-15-32 1T 1.5 В;
- Видеокарта: ASUS GeForce GTX 1080 Strix 8 Гбайт;
- Накопитель SSD: Plextor M8Pe 512 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Корпус: открытый стенд.
Разгон
В данном случае было решено не заморачиваться, поскольку мой экземпляр Intel Core i7-7700K может работать на частоте 5100 МГц при напряжении 1.27 В. Но для стабильности и чтобы хоть как-то прогреть контур оно было поднято на 0.058 В, что привело к итоговому 1.328 В.
реклама
Более никаких настроек не вносилось, да и времени по сути не оставалось, в приоритете было создание проекта для конкурса.
Оперативная память Corsair Vengeance LPX CMK32GX4M4B3600C18 (4 x 8 Гбайт) работала на частоте 3600 МГц с таймингами 15-15-18-35 2T и напряжении 1.5 В.
Результаты тестирования

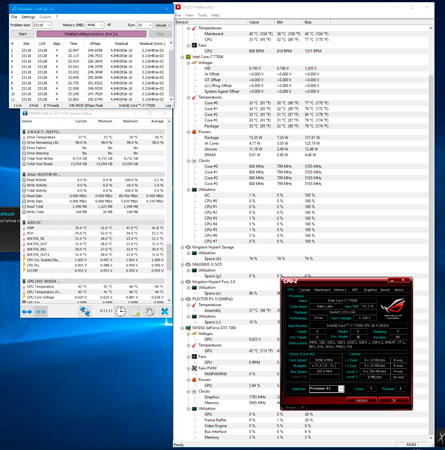

Температура процессора при прохождении стресс-теста LinX V0.7.0 в течение десяти минут.
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
реклама
Температура VRM материнской платы ASUS ROG Maximus IX Extreme при прохождении стресс-теста LinX V0.7.0 в течение десяти минут.
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Creative, Marks
Больше – лучше
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Больше – лучше
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Больше – лучше
Включите JavaScript, чтобы видеть графики

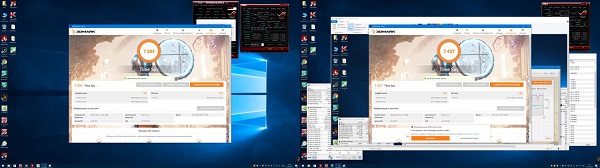

Overall Score, Marks
Больше – лучше
Включите JavaScript, чтобы видеть графики
Physics Score, Marks
Больше – лучше
Включите JavaScript, чтобы видеть графики
Баллы, pts
Больше – лучше
Включите JavaScript, чтобы видеть графики
Баллы, pts
Больше – лучше
Включите JavaScript, чтобы видеть графики
Multi Score
Больше – лучше
Включите JavaScript, чтобы видеть графики
Single Score
Больше – лучше
Включите JavaScript, чтобы видеть графики
Тест, Кбайт/с
Больше – лучше
Включите JavaScript, чтобы видеть графики

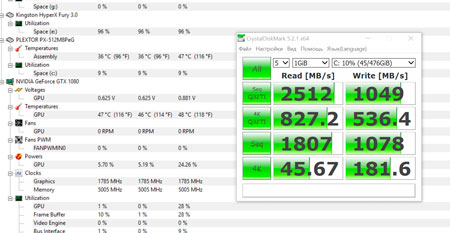

Crystal Disk Mark 5.1.0 x64:
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
реклама
Встроенный звук
В последнее время я много времени уделяю звуку и поэтому удивить меня чем-то сложно, и каждый раз, когда разговор заходит о встроенном звуке, готовлюсь к худшему. К счастью, в случае со звуковой картой, встроенной в ASUS ROG Maximus IX Extreme, мои опасения не подтвердились.
Довольно достойно показала себя встройка с наушниками Beyerdynamic DT990 Pro 250 Ом. Я не ожидал, но она смогла их прокачать, звук пусть и не тот, что с ЦАП ASUS Xonar Essence One, но его можно назвать хорошим и интересным, а кодек SupremeFX S1220 может считаться весьма удачной доработкой ALC1220. Спасибо говорим ЦАП ESS Sabre Hi-Fi ES9023P и операционному усилителю Texas Instruments RC4580.
Также я подружил звуковую карту с настольной акустикой и Edifier R2700, что в свою очередь дало интересный результат. Да и проверить на ней звук очень просто, так как если ее подключить напрямую к «цифре», то она звучит на все свои деньги, далее переключаемся на обычный фронтальный выход и сравниваем.
Начнем с того, что это не самая лучшая акустика, хоть и многие ее считают достойной, и сама по себе она звучит немного грязно. Но если ее зацепить с совсем уж плохого источника, она становится просто отвратительной. Здесь этого не произошло, звук почти тот же, что и на цифровом выходе, так что можно только похвалить инженеров.
К сожалению, проверить объемное звучание 7.1 у меня нет возможности из-за банального отсутствия подходящей системы, но, думаю, тут проблем нет, так как в плане игрового звука у ASUS все очень хорошо. А о звучании в целом я, как можно проще, высказался выше.
Заключение
Флагманы компании ASUS в каждом поколении были на голову выше конкурентов, причем непринципиально, к какой линейке материнских плат они относились. И данный обзор ASUS ROG Maximus IX Extreme является хорошим доказательством сказанного. Почему же? Резюмируем.
Мы получили системную плату с отличной элементной базой и хорошо продуманной компоновкой. Можно отметить, что инженеры при ее разработке задали себе вопрос, а какой ПК будет создавать пользователь на базе Intel Z270, и убрали все лишнее, так что тут нет серверных фишек типа разъема U.2. И это правильно.
Они сделали модель, умеющую хорошо разгонять, и оставили явный намек на то, что можно использовать лишь парную связку из ускорителей Nvidia или AMD. И пусть в случае последних можно запустить тройку, но вероятны некоторые проблемы с размещением третьей видеокарты в нижнем слоту. В принципе, мне понравилось размещение смещенных на один слот вниз разъемов PCI-e и расстояние между ними в три слота. Что касается дисковой подсистемы, то восьми SATA 6 Гбит/с и пары разъемов М.2, работающих как в PCI-e, так и в SATA режиме, более чем достаточно для дома и не только.
Материнская плата ASUS ROG Maximus IX Extreme может похвастать хорошей системой питания, выполненной по схеме «10 + 2». В сочетании с многолетними наработками компании в направлении оверклокинга это предоставляет отличный инструмент для разгона. И вне всяких сомнений, так оно и есть; правда, заточка системной платы помимо оверклокерского стенда сделана больше под СЖО. Об этом я подробно расскажу чуть позже, тут все в один абзац не уместить.
Конечно же, обладателю представки Extreme присущи хороший: гигабитный сетевой LAN контроллер Intel I219-V, беспроводной контроллер Wi-Fi 802.11 a/b/g/n/ac c поддержкой технологии MU-MIMO и Bluetooth V4.1 плюс все это с защитой LANGuard. Заслуживает похвалы и встроенный звук, благо ROG SupremeFX 7.1 на базе S1220 выдает более приятную картину, особенно если сравнить с привычными ожиданиями от «встройки». Тут спасибо ЦАП ESS Sabre Hi-Fi ES9023P и операционному усилителю RC4580.
Добавим сюда поддержку подсветки RGB, медную окантовку, повернутый на 90 градусов коннектор питания, приятный внешний вид и очень богатый комплект поставки. И в итоге получаем отличную, если не самую лучшую, материнскую плату для LGA 1151 на чипсете Intel Z270. Но это не все, возвращаемся к теме СЖО и полезным бонусам для «водянщиков».
Но другой вопрос, нужны ли они вам? Самое главное – правильно ответить на этот вопрос при выборе. Небольшая подсказка: «Если вы не планируете собирать контур СЖО, то ASUS ROG Maximus IX Extreme не для вас, но если ваш будущий ПК будет именно на воде, то ее действительно стоит рассмотреть к приобретению. Почему же? Приведу просто небольшой расчет на тему, что же мы получим:
- Отличный моноблок производства Bitspower, выполненный в ROG тематике и охлаждающий CPU+VRM со встроенными температурными датчиками, датчиком потока и подсветкой (аналог стоит от 150 евро, и он будет без датчиков, датчики добавят 15-20 евро, все это без учета доставки).
- Жидкостное охлаждение SSD M.2. Приятный бонус, учитывая то, что топовые накопители данного типа горячие и эффективность их охлаждения доказана. А радиатор SSD M.2, идущий в комплекте с Maximus IX Extreme, эффективен, особенно по сравнению со штатным оснащением накопителя (который сложно назвать радиатором). Температуры ниже, чем с радиатором, купленным на AliExpress за 500 рублей (аналог по уровню производительности Aquacomputer стоит 50-80 евро, без учета доставки).
- Полноценный контроллер управления и организации с контуром СЖО с возможностью подключения шестнадцати PWM вентиляторов, двух PWM помп с током 1 А, четырех термодатчиков и двух датчиков потока. Все это управляется фирменным ПО ASUS, которое удобно. Хотя датчики стоят по-разному, как тот же barrow (аналог, опять же Aquacomputer, стоит 100-180 евро и это без датчиков за 30-80 евро, без учета доставки)
Итого у нас выходит ~39 000 рублей (или ~612 евро) за ASUS ROG Maximus IX Extreme или какую-нибудь материнскую плату вкупе с аналогичными плюшками (в среднем от 350 евро, без учета доставки и ожидания). И это все приблизительно, а если реально привести пример из жизни, то для одного из проектов моноблок Bitspower влетел мне в 13 700 рублей, а контроль Aquacomputer в 16 500 рублей, дальше можно подсчитать самим.
Есть ли у рассмотренной модели минусы? Возможно, стоимость, но тут надо понимать, за что мы отдаем деньги. Одно дело, если собираемся использовать всю функциональность на сто процентов, тогда цена оправдана, и другое – если нет. Но в последнем случае лучше обратить внимание на иные версии – Apex, Code, Hero. Лично мне не хватает в комплекте алюминиевого радиатора для системы питания, дабы снять скальп с процессора и проверить. Да и обычному пользователю, который ждет посылку с СЖО и временно хочет пересидеть на воздухе, такой аксессуар не помешает.
