Тут же разместились цифровой контроллер Digi+ ASP1103 и две фазы питания памяти.

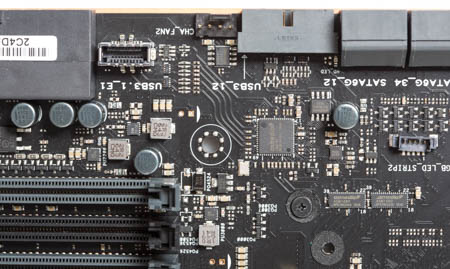

Опускаемся ниже, по другую сторону разъема питания 24pin находится разъем для подключения USB 3.1, вентилятора CHA_FAN2 и повернутый на 90 градусов один из двух внутренних выходов USB 3.0.

Дальше следует довольно объемная нижняя часть, еще раз отметим плотную компоновку, и перейдем к дисковой системе.

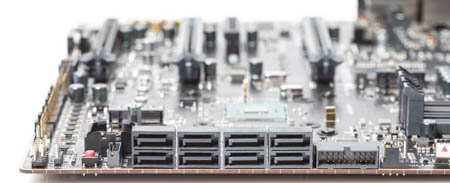

Поддержка накопителей SATA ограничилась восьмью портами SATA 6Gb/s, ничего из серверного мира тут нет и не нужно!

Помимо 8 SATA есть еще пара M.2, каждый из них может работать, как в режиме PCIE 3.0 x 4 mode, так и в обычном SATA.

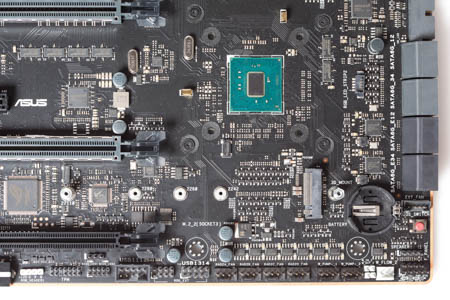

Один из разъемов M.2 Socket 3 ключ M находится под чипсетом и позволяет расположить в себе накопитель форм-факторов: 2242/2260/2280/22110. Тут никакого охлаждения не предусмотрено. И если активен этот слот в режиме SATA, то первая пара SATA портов будет отключена.

Второй разъем M.2 Socket 3 ключ M находится между верхним PCIe и разъемом CPU. Он позволяет расположить в себе накопитель форм-факторов: 2242/2260/2280/. И в данном случае как раз предусмотрено жидкостное охлаждение накопителя, о нем и его возможностях подробнее, далее.

Стоит упомянуть поддержку Raid 0, 1, 5, 10/Intel® Smart Response Technology/Intel® Rapid Storage Technology supports/Intel Optane Memory Ready.

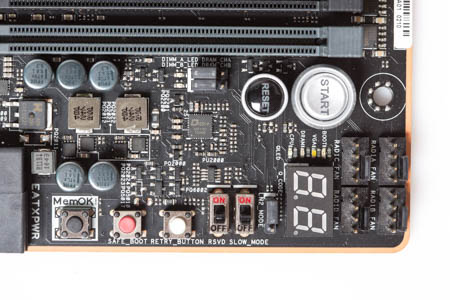

В начале статьи я говорил о чудо контроллере для системы жидкостного охлаждения и вот мы до него добрались. Он расположен в нижнем правом углу материнской платы, и к нему всегда будет доступ, удобно!

Теперь подробно о контроллере и после, о том, что рядом с ним:

• Разъем EXT_FAN для подключения дополнительной панели, которая может быть вынесена за материнскую плату или куда душе угодно, ограничением будет лишь длина кабеля 30см. Эта панель несет на себе четыре 4pin разъема.
• Для подключения вентиляторов предусмотрено еще четыре 4pin разъема (RAD2A/ RAD2B/ RAD2C/ RAD2B_FAN).
• Рядом присутствует два 4pin разъема с током 1А специально для подключения помп.
• Нашлось место для температурного датчика;
• И еще приятное, это датчик потока 3pin и не нужно брать какой-то специальный дорогой! Обычный barrow за 500-600р тут будет идеально смотреться, и показывать валидные данные.

Итог по контролю в общем: учитывая коннекторы в правом верхнем углу и то, что еще находятся на материнской плате:

• Двенадцать 4pin RAD_FAN;
• Два 4pin СHA_FAN;
• Два 4pin PUMP;
• Два температурных датчика;
• Один датчик потока.

Плюс оставленные в моноблоке:

• Два температурных датчика;
• Один датчик потока.

А между всем этим контролем находится кнопка переключения BIOS, выход для подключения кнопок передней панели и место под батарейку.

Чуть левее есть ROG_EXT для подключения фирменных ROG устройств, гребенка TPM, индикаторы активного BIOS, выход для подключения RGB ленты, USB 2.0, MOLEX для дополнительного питания и выход для подключения аудио передней панели.

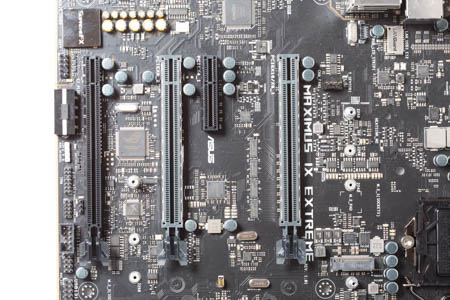

Нижняя левая часть располагает на себе пару укрепленных PCIe 3.0 x16 (режимы x16 + х0, или x8 + x8), так же есть дополнительные PCIe 3.0 / 2.0 x16 и PCIe 3.0 x4, которые висят на чипсете.

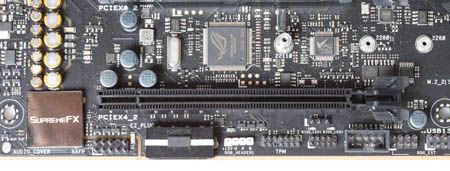

По правому краю проходит линия светодиодной подсветки и аудиосистема SupremeFX с поддержкой 7,1. Ее немного прокачали и, как заявляет сам производитель, она может похвастать невероятно высоким качеством линейного входа для записи звука (соотношение сигнал шум – 113 дБ), а также высоким качеством линейного аудиовыхода (соотношение сигнал шум – 120 дБ).

Помимо современного кодека SupremeFX S1220, в ее состав входит цифро-аналоговый преобразователь ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и операционный усилитель Texas Instruments RC4580, отличающийся низким уровнем искажений.

Для начального, игрового звучания более чем достаточно.

И наконец, последнее, это выход для подключения контроллера моноблока и RGB подсветки в последнем.
