Внешний вид и особенности строения
Инженеры ASUS дали миру целых две платы на LGA 1151 с приставкой Extreme. И хоть они поддерживают одни и те же процессоры, отличий в них намного больше, чем просто разные чипсеты. Давайте с этим немного разберемся. Начнем с как раз с чипсетов, основное отличие набора логики intel Z270 от предшественника, это увеличение количества линий HSIO c 26 до 30. Это позволило выделить четыре линии PCI-e Gen 3 и добавить еще один слот M.2, плюс поддержка технологии Intel Optane.
Но это не повод выпускать новый Extreme, поводом является совсем другое, немного меняющее саму философию флагмана.
Если раньше Extreme был бескомпромиссным оверклокерским инструментом, то теперь нельзя утверждать это однозначно. Для экстремального разгона есть APEX, который создан для этого, он избавлен от лишнего и напичкан оверклокерскими плюшками. На самом деле, при выборе его для домашнего ПК, предпочтительнее будет, наверное, FORMULA, нежели заточенный APEX. А если хочется покутить на все деньги, то Extreme. Хотя, что Extreme, что FORMULA одинаково хорошо подойдут для оверклокинга, но в них обоих есть нечто иное, что придется по душе сторонникам жидкостного охлаждения.

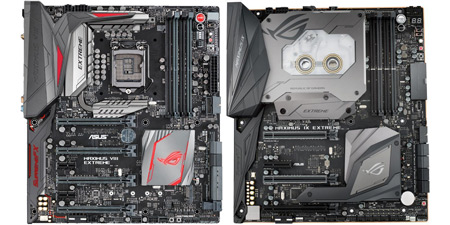

Если коротко о самых ярких отличиях 9го от 8го экстрима:
- ROG моноблок, разработанный компанией Bitspower, он охлаждает и CPU и VRM;
- Большой радиатор для SSD М.2, который так же зацеплен с контуром СЖО;
- Отличный и функциональный контроллер для управления и мониторинга контуром СЖО.
реклама
Как видите, в сравнении с чипсетом вышеперечисленные нововведения действительно серьезные и их реально можно использовать обычному пользователю! Еще они очень хороший повод для появления 9ки.
Так же можно отметить то, что немного сменилась цветовая гамма, она стала более гармоничной и, как по мне, смотрится круто, не хуже олдскульного черно-красного ROG оформления. Появилась пара усиленных PCI-E слотов, но их общее количество уменьшилось с 4 до 3. Коннектор питания 24pin стал 90 градусным. Есть еще медная окантовка по краю платы, немного меняющая общий внешний вид и обеспечивающая дополнительную защиту от электромагнитных помех, как заявляет производитель
На этом, пожалуй, можно закончить о различиях с 8кой. Перечислены обобщенно те, которые бросаются в глаза, теперь о них надо рассказать подробно. Так что перейдем к более детальному осмотру главного героя, но уже без сравнения с предшественником.

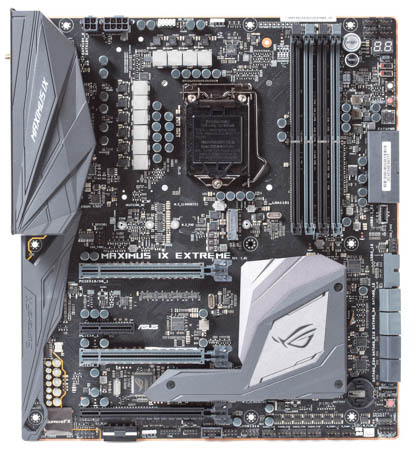

Новый флагман семейства Maximus выполнен в форм-факторе Extended-ATX, что уже почти десять лет норма для всех моделей компании с приставкой Extreme. Черная матовая PCB размером 30.5 x 27.2 см имеет очень плотную компоновку, найти свободное место на ней невозможно, полный фарш!

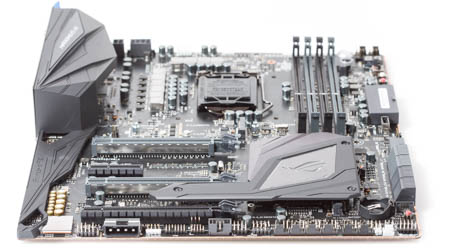

Что касается внешнего вида и элементов оформления, здесь все более скромно, в сравнении с ASUS ROG Maximus IX FORMULA, но при этом не смотрится хуже. Я бы сказал, Maximus IX Extreme выглядит солиднее. Тут уже нет цельного пластикового кожуха, производитель решил не одевать модель полностью, закрыв лишь пластиковыми кожухами заднюю IO панель и посадочное место второго SSD M.2 под радиатором чипсета.
Когда вы достанете плату из коробки, то вам сразу бросятся в глаза голые цепи питания, радиаторов на которых нет. Что вполне нормально, так как в комплекте идет моноблок, который отвечает за охлаждение упомянутых выше элементов. И обычных радиаторов в комплекте нет, ASUS ROG Maximus IX Extreme из коробки должен сразу встать на воду, для другого его брать нет смысла.
реклама

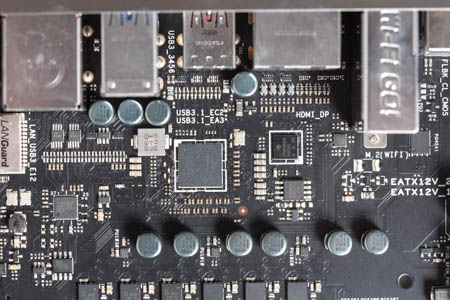

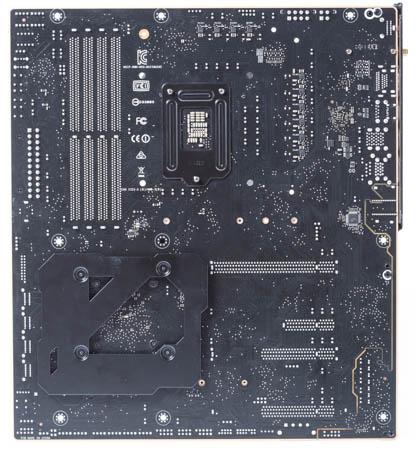

Компоновка элементов на плате настолько плотная, что не все уместилось на лицевой стороне. С обратной стороны, помимо светодиодной подсветки и металлической рамки вокруг чипсета, можно наблюдать дополненные чипы в зоне IO панели.
Общий обзор закончен, теперь давайте начнем ковырять детали, углубляясь все сильнее, это будет уже намного интересней.

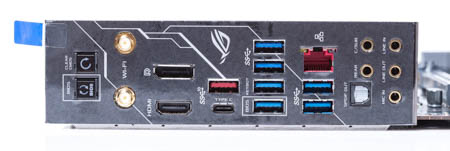

Задняя панель внешних выходов имеет предустановленную черную заглушку, в которой расположились
- Один DisplayPort;
- Один HDMI;
- Один порт х LAN (RJ45);
- Две пары USB 3.1 (Type-А и Type-С);
- Шесть USB 3.0 (синий);
- Один S/PDIF Out;
- Кнопка сброса CMOS;
- Кнопка USB BIOS Flashback;
- Выходы для подключения антенны Wi-Fi;
- Пять аудиоразъемов с подсветкой.

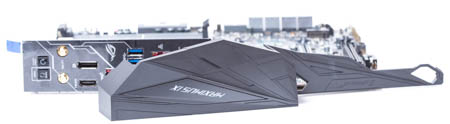

Пластиковый кожух, закрывающий заднюю панель, легко можно снять, он покрывает сверху донизу левый край материнской платы.

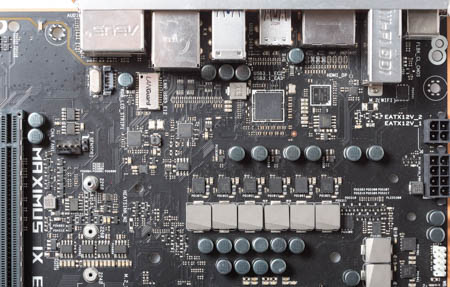

Небольшая металлическая коробочка с надписью «Wi-Fi GO!» скрывает в себе двухдиапазонный модуль Wi-Fi стандарта 802.11ac.

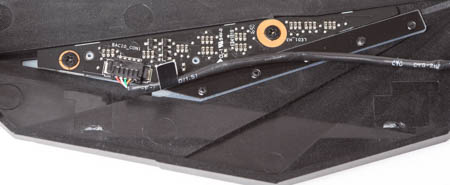

Не обошлось и без RGB подсветки, скромно подсвечена надпись Maximus IX.

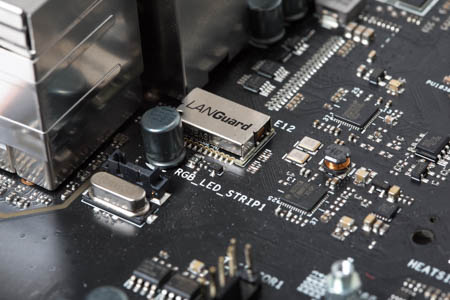

Из примечательного можно выделить сетевой контроллер Intel I219-V с защитой LANGuard, которая спасает от статики и перепадов напряжения.
реклама

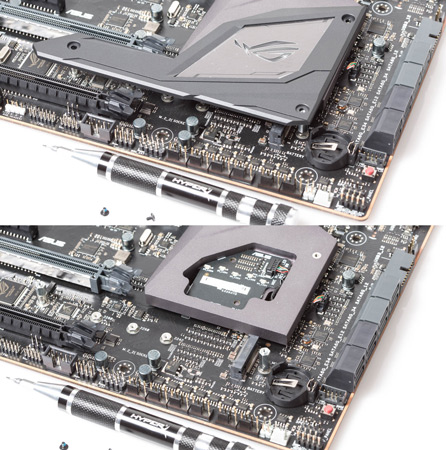

Пластиковая накладка на радиаторе чипсета крепится на 3 винта, под ней скрывается алюминиевый радиатор c модулем подсветки и второй слот M.2.
Подсвечивается, опять же скромно, только логотип ROG. Определенно, мне нравится отсутствие перегрузки светящимися элементами.
