Обзор и тестирование материнской платы MSI B250M Mortar (страница 3)
реклама

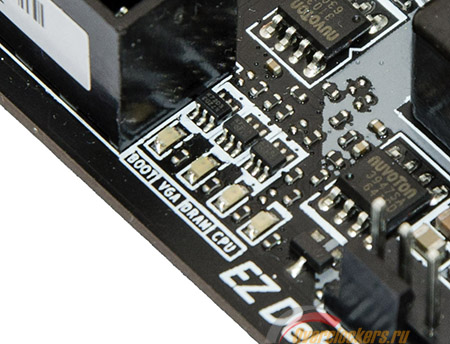

Недалеко от слотов оперативной памяти нашлось место для группы светодиодов индикации:
Для бюджетных решений – функция редкая. Да, пусть это и не полноценный индикатор POST-кодов, однако базово понять причину неисправности такая индикация может помочь.

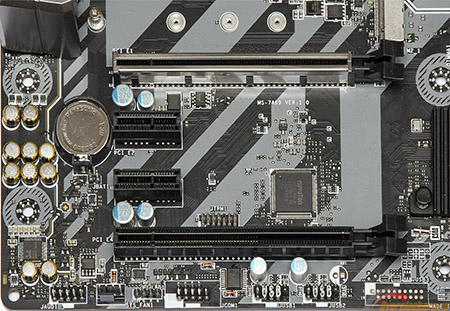

Конфигурация слотов расширения:
реклама
Слоты сверху вниз:
- PCI-E 3.0 X16;
- PCI-E 3.0 X1;
- PCI-E 3.0 X1;
- PCI-E 3.0 X4.
Конфигурация слотов расширения типична для многих Micro ATX плат, графический слот сверху, и три вспомогательных порта (в данном случае, два слота Х1 и один слот Х4) под ним. Полноразмерные слоты функционируют по схеме 16+4, верхний использует ресурсы процессора, в то время как нижний подключен к набору системной логики Intel B250.

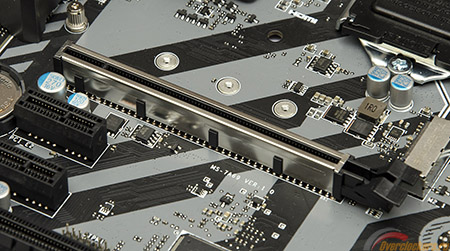

Отмечу, что несмотря на не слишком богатый ценовой сегмент, производитель не поскупился на металлические вставки для основного слота PCI-Express:
Данное решение служит увеличению механической прочности разъема, что может быть актуальным при установке тяжелых видеокарт.

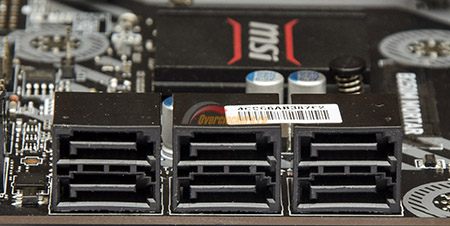

Расположение портов SATA классическое, у правого края материнской платы:
Всего в распоряжении пользователя находится шесть портов SATA, все шесть поддерживают режим работы 6 Гбит/с, и берут начало от набора системной логики Intel B250.
реклама

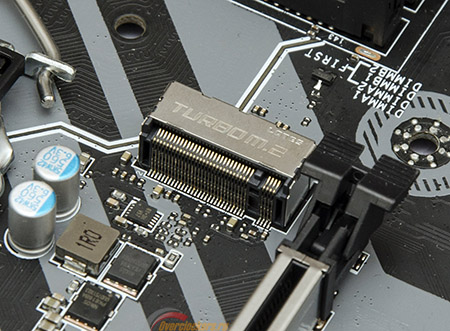

Помимо портов SATA, для подключения накопителей на плате распаян разъем M.2, который приютился в пространстве между верхним графическим портом и процессорным разъемом:

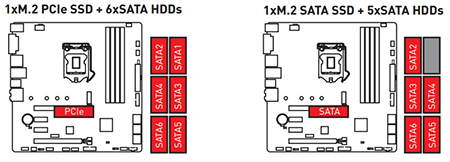

Не самое удачное расположение, так что установкой накопителя лучше озаботиться до того, как устанавливать материнскую плату в корпус ПК. Что касается самого разъема, то он поддерживает накопители форм-факторов 2242/2260/2280/22110, и может функционировать как в режиме PCI-E X4 3.0, так и в режиме SATA. В последнем случае накопитель разделяет ресурсы с первым SATA портом.

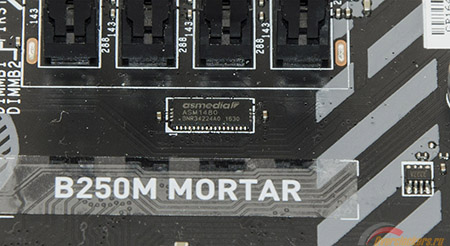

Для разделения ресурсов между первым SATA портом и разъемом М2 используется одна микросхема-свитч ASMedia ASM1480:
Среди дополнительных интерфейсов на материнской плате присутствует одна колодка для подключения корпусных портов USB 3.0:
Как и в случае с портами SATA, колодка USB 3.0 реализована силами набора системной логики. Отмечу, что у практически полной копии данной материнской платы, построенной на базе Z270, таких колодок распаяно две.
