Тестовый стенд и методика
Тестовая конфигурация:
- Материнская плата: ASUS ROG Maximus IX Formula (Intel Z270, LGA 1151);
- Процессоры:
- Intel Core i7-7700K;
- Intel Core i7-6700K;
- Память: DDR4 G.Skill Ripjaws V 2 x 4 Гбайт;
- Основной накопитель: SSD Corsair Neutron GTX 240 Гбайт;
- Вспомогательные накопители:
- 2 x SSD OCZ Vertex 4 250 Гбайт;
- М.2 Samsung 850 Evo 250 Гбайт;
- ASUS USB 3.1 Enclosure;
- Операционная система: Windows 10.
Инструментарий и методика:
- Тест скорости порта М.2 (М.2 Samsung 850 Evo 250 Гбайт) – AS SSD Benchmark с приведением среднего результата по категориям Copy Benchmark ISO, Program, Game;
- Тест скорости порта SATA (Raid 0 2 x SSD OCZ Vertex 4 250 Гбайт) – AS SSD Benchmark с приведением среднего результата по категориям Copy Benchmark ISO, Program, Game;
- Тест скорости порта SATA Express (ASUS Hyper Express с 2 SanDisk Х300 SSD mSATA 256 Гбайт Raid 0) – AS SSD Benchmark с приведением среднего результата по категориям Copy Benchmark ISO, Program, Game;
- Тест скорости портов USB 3.1, 3.0 и 2.0 (ASUS USB 3.1 Enclosure с 2 SanDisk Х300 SSD mSATA 256 Гбайт Raid 0) – AS SSD Benchmark с приведением среднего результата по категориям Copy Benchmark ISO, Program, Game;
- Тест скорости сетевого контроллера – jperf с шестнадцатью потоками по протоколу TCP.
- Температура VRM и PCH замерялась внешним термометром с выносными датчиками в состоянии покоя и после всех тестов;
- Энергопотребление системы измерялось с настройками BIOS по умолчанию, при этом устанавливалась последняя доступная на данный момент прошивка BIOS.
реклама
Режимы работы
Несмотря на то, что мне редко доводится тестировать системные платы, я прекрасно осведомлен о хитростях производителей. Как вы думаете, какие сюрпризы они готовят аккурат перед анонсом новых процессоров?
Помните историю с подтасовыванием результатов тестирования из-за слегка завышенных частот видеокарт, которые рассылались прессе, а в розничные магазины поступили модели с нормальными частотами? Думаете, аналогичный трюк обойдет стороной материнские платы? Как бы не так. Что можно сделать с процессорами – мы сейчас и узнаем, а заодно выяснится, почему не стоит тестировать ЦП на материнских платах с хитрыми предрелизными версиями BIOS и сравнивать их показатели между собой.
Если все упростить, то у каждого CPU Intel есть таблица напряжений VID и частоты. Последние в зависимости от нагрузки меняются вместе с напряжением. Узнав данные VID, можно немного поиграться частотами в пределах допустимых диапазонов. Самый правильный вариант – выставить настройки по умолчанию. Тогда процессор должен работать согласно спецификациям: уходить в глубокий C State без нагрузки, в однопоточных заданиях выставлять максимальную частоту и снижать ее при появлении многопоточной нагрузки. Все производители в курсе этого и добавляют в BIOS настройку оптимизации множителей под нагрузкой.
Грубо говоря, i7-7700K должен работать в диапазоне частот 4200-4500 МГц, но после активации функции материнская плата выставляет множитель 44 или 45, параллельно с этим поднимая напряжение. В результате скорость процессора возрастает, и на первый взгляд это хорошая идея, если бы не несколько «но»!
реклама
Во-первых, это не штатный режим и результаты будут завышены. Во-вторых, серьезно возрастает нагрузка на систему питания, де-факто разгон. В-третьих, последние процессоры Intel сильно уменьшились по площади, из-за чего распределять тепло с крышки стало сложнее. Поэтому для i7-7700K потребуется очень, еще раз повторю, очень хорошая система охлаждения. В-четвертых, сравнивать результаты тестов материнских плат невозможно из-за хитрых оптимизаций производителей.
К примеру, как бы я ни старался отключить их и заставить процессор работать строго по спецификациям, мне этого сделать не удалось. Именно поэтому целесообразнее проводить каждый тест при определенных настройках. Скажем, нашли вы оптимальные частоту и напряжения, тогда лучше задавать их вручную на каждой плате и сравнивать результаты. Но возникает другая проблема – в таких режимах результаты независимо от модели схожи как две капли воды. Остается лишь тестировать скорости сети, слотов М.2, USB и прочего, чем мы и займемся.

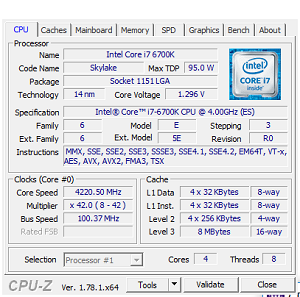

А пока предлагаю вам посмотреть, какие режимы выставляет ASUS ROG Maximus IX Formula по умолчанию с процессорами i7-6700K и i7-7700K.
А теперь под нагрузкой…

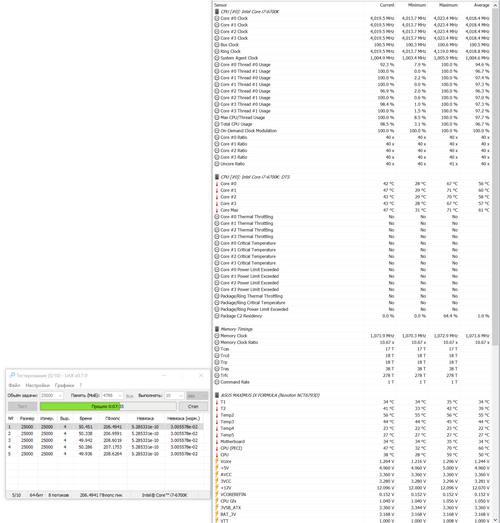

Нашли различия? Нет? Подсказываю: i7-6700К под LinX сбавляет множитель до 40, что соответствует правильной работе, согласно его же спецификациям. Максимальная температура едва доходит до 71°C при максимальном напряжении 1.296 В.

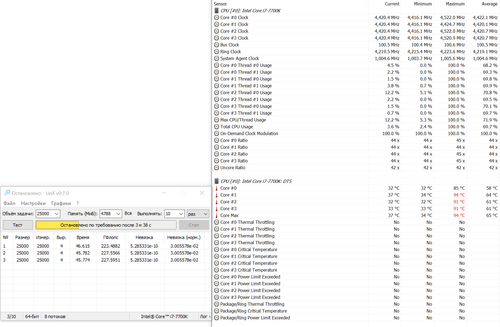

С i7-7700К ситуация следующая: множитель зафиксирован на отметке 44, напряжение повышено до 1.289 В (не попало на скриншот). А поскольку Kaby Lake отнюдь не холодный процессор, то под нагрузкой его температура доходит до 94°C!

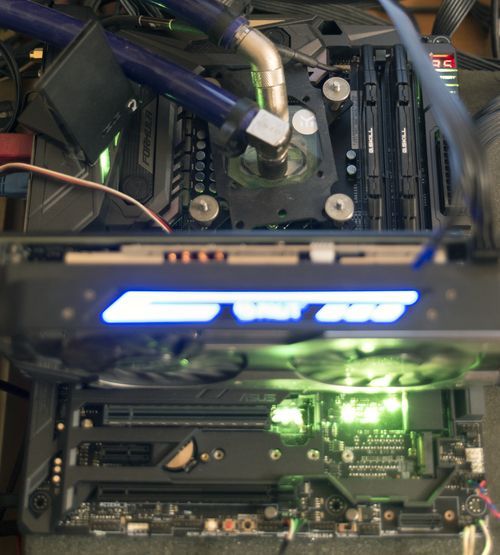

Стоит учесть, что в данном случае за охлаждение отвечает не банальный воздушный кулер, а система жидкостного охлаждения (помпа Laing DDC (3700 об/мин), водоблок EK Supreme High-Flow, радиатор Phobya G-Changer 240 V.2 со шлангами 13/19 мм).
