Одновременно с запуском седьмой серии процессоров, известной под именем Kaby Lake, компания Intel представила новые наборы системной логики. Из всего многообразия на энтузиастов рассчитан самый дорогой и перспективный Intel Z270. С одной стороны, многие его характеристики повторяют чипсет Intel Z170, а с другой, все нововведения актуальны и своевременны.

Технические характеристики ASUS ROG Maximus IX Formula

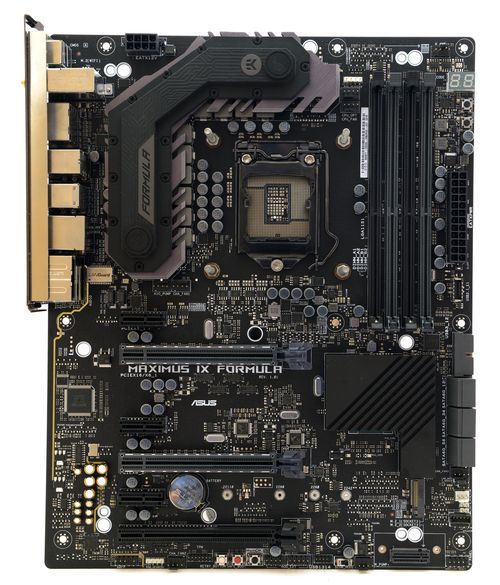

500x585 78 KB. Big one: 2500x2927 1228 KB

Чипсет	Intel Z270
Процессор	Intel 6/7 поколения
Память	4 слота DDR 4 от 2133 до 4000+ МГц
Слоты	2 х PCI-e 3.0 x16; 1 x PCI-e 3.0 x16 (x4); 3 x PCI-e 3.0 x1
Графика	DisplayPort 1.2 до 4096 x 2304@ 60 Гц; HDMI 1.4b 4096 x 2304@ 24 Гц
Несколько видеокарт	AMD Crossfire 3Way, Nvidia SLI 2Way
Накопители	1 x M.2 Mkey 2242-22110 (PCI-e 3.0 x4 и SATA); 1 x M.2 Mkey 2242-2280 (PCI-e 3.0 x4); 6 x SATA 6 Гбит/с; Smart Response и Optane
Сеть	Intel Gbit V219
Wi-Fi	Qualcomm Atheros MU-MIMO 802.11AC, BT 4.1
Аудио	ES9023P DAC, S1220 Codec
USB	6 x USB 2.0; 6 x USB 3.0; 1 x USB 3.1 внешний, 1 x USB 3.1 Type A, 1 x USB 3.1 Type C

О дизайне PCB

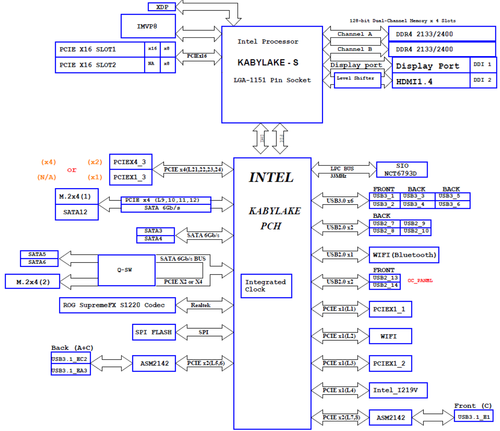

500x431 107 KB. Big one: 1500x1292 441 KB

В данном случае работа системной платы построена по взаимоисключающей схеме, когда все слоты и порты не могут быть задействованы одновременно. Такова реальность, и с этим спорить сложно. Но можно к ней подготовиться.

ASUS ROG Maximus IX Formula это классическая плата форм-фактора ATX со стандартными размерами.

500x236 24 KB. Big one: 2500x1180 262 KB

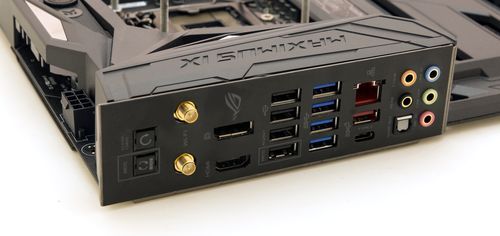

Задняя панель портов изначально закреплена на ней. Таким хитрым способом инженеры ASUS избавили пользователя от необходимости крепить ее в корпусе.

При необходимости панель можно снять, для чего достаточно отщелкнуть два крепления, и тогда открывается доступ к беспроводному адаптеру.

По мере распространения слотов М.2 разработчики ASUS взяли этот факт на заметку, и уже второе поколение материнских плат оснащается Wi-Fi адаптером PCI-e.

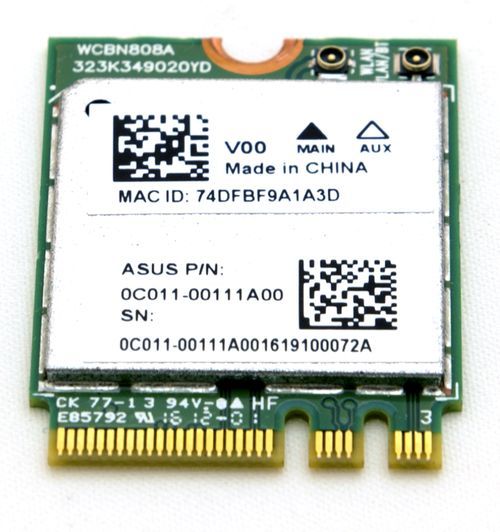

При ближайшем рассмотрении оказывается, что это QCNFA364A, точнее Qualcomm Atheros. Формально он поддерживает АС стандарт, BT 4.1 и BT 4.0 LE. Это хорошая новость, но ОЕМ-адаптеры очень зависимы от программного обеспечения.

В конце концов, вместо обещанных режимов можно столкнуться с ситуацией, когда драйверы не позволяют задействовать их в полной мере. К сожалению, это и произошло. Несмотря на то, что протокол АС заработал, максимальная скорость соединения составляла 400 Мбит/с. В поисках ответов был использован метод обмана через правки в реестре, но безрезультатно. Второй вариант наступления – подмена INF в драйверах.

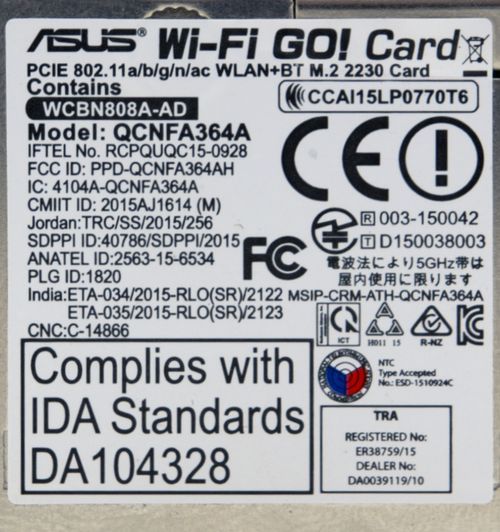

Дело в том, что под индексом QCNFA364A выпускается не только референсная плата Wi-Fi, но и популярный Killer Wireless-AC 1435. Увы, все попытки заставить драйвер думать, что перед ним модификация Killer, не увенчались успехом. А найти ПО свежее того, что было на диске, не удалось. Но сам адаптер способен обеспечить до 867 Мбит/с, если снять все ограничения.
