Обзор и тестирование видеокарты Manli GeForce GTX 1060 Gallardo (страница 4)

Проверка температурного режима

Для начала, было решено проверить, как система охлаждения покажет себя в заводском режиме, без вмешательства со стороны пользователя.

Без нагрузки видеокарта работает в режиме энергосбережения, и при сниженных напряжениях. В отличие от недавно протестированных видеокарт MSI и Inno3D, графический адаптер Manli вентиляторы в состоянии простоя не останавливал, режим работы кулера в простое – 40% / 1291 об/мин.

Конечно, после тестирования более дорогих конкурентов фактор неприятный, но карту при таком режиме работы вентиляторов практически не слышно (надо помнить, что это 75мм крыльчатка, а не 95мм, как у карт MSI и Inno3D).

Разумеется, температуры предельно низкие, что и не мудрено для почти не выделяющей тепла видеокарты, работающей с активным охлаждением.

Следующий тест, не меняя никаких настроек, и не приступая к разгону карты, несколько проходов Unigine Heaven, с замером температур после каждого:

После третьей итерации теста температуры карты стабилизировались, и больше не росли. В отличие от недавно протестированных «больших» видеокарт, Manli GeForce GTX 1060 Gallardo отметилась в целом более горячим нравом, чего и следовало ожидать уже при первом взгляде на «внутренности» системы охлаждения. Причем если температурный режим преобразователя питания и микросхем памяти вполне комфортный, то температура графического процессора великовата. Дополнительно отмечу, что штатный термоинтерфейс не показал разницы в температуре GPU по сравнению с Prolimatech PK-1, которая была нанесена после разбора карты.

Что касается работы системы охлаждения под нагрузкой, то автоматическая регулировка кулера выставила обороты на уровне 63%, что по тахометру соответствует оборотам 2050-2060, для 75мм крыльчатки это шумно. Конечно, не до «крови из ушей», но на фоне тихих компьютеров такую видеокарту будет отчетливо слышно. Запись с диктофона, расположенного в паре сантиметров от крыльчаток при 63%.

Сравнимый с картами MSI и Inno3D шум видеокарта издает при работе кулера приблизительно в районе 50%, что по тахометру соответствует оборотам на уровне 1600. Запись с диктофона, расположенного в паре сантиметров от крыльчаток при 50%.

Так как речь идет о границе комфортного шума, было интересно проверить, справится ли видеокарта с работой системы охлаждения в таком режиме, и какой температурный режим при этом будет. Итого, результаты замеров:

Температуры подросли, однако критических отметок, на мой взгляд, они все же не превысили.

В режиме максимальных оборотов крыльчатки раскручиваются примерно до 3200 об/мин, и находиться рядом с видеокартой при таком режиме работы кулера уже неприятно. Приведу соответствующую запись с диктофона при 100%.

Каких-либо «паразитных» призвуков при работе вентиляторов нет, слышим лишь звук проходящего через радиатор воздуха. Что касается звука, издаваемого самой видеокартой без участия вентиляторов, то небольшой писк дросселей присутствует.

На фоне работы кулера, звук в целом теряется, и доставлять дискомфорта не должен. Дальнейший разгон карты возможен только с увеличением оборотов кулера, и соответственно возможного усиления звука дросселей там не услышать.

Показания температур при тесте с максимальными оборотами вентиляторов:

Ну вот, в режиме с максимальными оборотами вентиляторов получили цифры, близкие к работе карты Inno3D в штатном, почти бесшумном режиме.

Проверка разгона

Перед тем, как приступить к разгону, проведем замер напряжения графического процессора.

Напряжение питания памяти:

Напряжение питания графического процессора слегка великовато, но в целом, показания находятся в разумных пределах.

В отличие от карт предыдущих поколений, разгон современных карт NVidia, по крайней мере не экстремальный, предельно упрощен. Видеокарта сама управляет напряжением и частотой графического процессора, ориентируясь на уровень энергопотребления и температурный режим. В сухом остатке только возможность подвигать ползунками, и получить тот или иной результат разгона. Powerlimit на карте Manli GeForce GTX 1060 Gallardo ограничен значением 116%, что является неплохой цифрой, и в случае удачного экземпляра позволяет надеяться на неплохие результаты разгона.

Итак, касаемо рабочих частот, и достигнутых результатов разгона. В полностью штатном режиме, не прикасаясь к каким-либо настройкам, частота графического процессора при прохождении теста составляла 1873 МГц.

После установки Powerlimit в значение 116%, и кулера в режим 100%, при постепенном увеличении частот результатом разгона стала цифра +190 МГц, дальнейшее увеличение частот приводило к зависанию теста с последующим вылетом драйвера. Согласно мониторингу, частота графического процессора под нагрузкой в таком режиме разгона составила 2076 МГц.

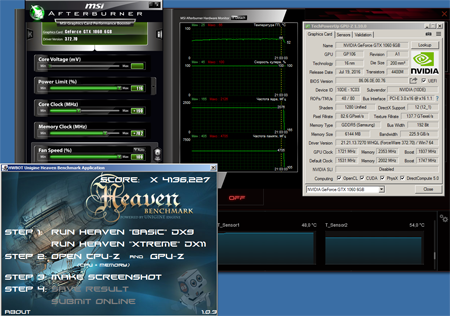

Что касается памяти, то при разгоне графического процессора и максимальных оборотах вентилятора, максимальной стабильной частотой стал режим +702 МГц, то есть частота работы памяти 9410 МГц. Промежуточный результат разгона:

Так как видеокарта в таком режиме работы кулера весьма шумна, и большинство пользователей в этом режиме ее использовать не будут, была произведена попытка разгона карты «в тихом» режиме, с зафиксированным кулером на отметке 50% (настройки кулера по умолчанию шумноваты).

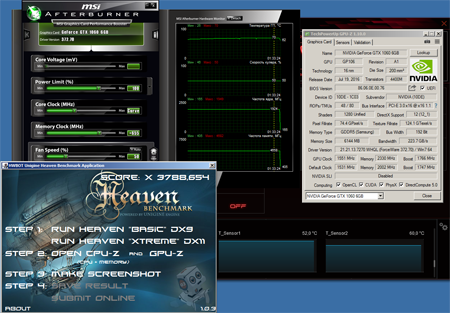

С точки зрения разгона графического процессора пришлось откатиться до режима +168 МГц, что вкупе с повышенным температурным режимом привело к падению частоты работы графического процессора под нагрузкой до значения 2012 МГц. До отметки в +632 МГц снизился стабильный разгон памяти, то есть финальная частота работы памяти составила 9272 МГц. Финальный результат разгона:

Итого, был получен результат 2012/9272 МГц, однако температурный режим видеокарты можно обозначить фразой «на грани», для постоянного и долговременного использования такой режим может отразиться на ресурсе.

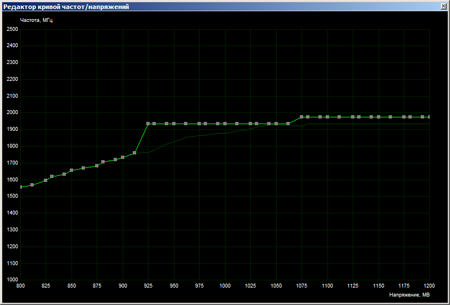

С получением итогового результата было решено не останавливаться на полпути, и понять, можно ли достичь работы видеокарты с приемлемым уровнем шума, и при этом без пугающих температур графического процессора. Как нельзя кстати, тут пригодился материал с персональных страниц, посвященный «андервольтингу» GTX 1060. Нужды в установке рекордов не было, целью стояло достигнуть такого режима работы видеокарты, при котором температура GPU не превысит планки в 70 градусов, с оборотами кулера 50%. Итого, постепенно двигая ползунки, получился такой график:

Согласно установленным значениям, напряжение графического процессора под нагрузкой должно составить 0.925 в, но насколько можно верить указанным цифрам? Результаты замеров:

Конечно, согласно замерам мультиметра, уровень напряжения не выглядит столь впечатляющим, но тем не менее, итоговая цель достигнута, 70 градусов при 50% оборотах кулера:

Как видно по скриншоту выше, итоговые стабильные частоты составили 1924/9316 МГц. Результат замера производительности при этом несколько просел, но все же остался выше, чем был в полностью штатном режиме. Итого, в сумме получили более холодную, более тихую, и более производительную видеокарту, чем с завода.

Заключение

По итогам тестов модель Manli GeForce GTX 1060 Gallardo оставила очень противоречивое впечатление. С одной стороны, она выглядит именно так, как должна выглядеть хорошая GeForce GTX 1060: это компактная, плотно собранная видеокарта без больших пустующих пространств на текстолите и без каких-либо нераспаянных силовых элементов, да еще и с прижимной пластиной.

Но все портит низкая эффективность системы охлаждения, которая либо шумит, либо не обеспечивает комфортного температурного режима для графического процессора. Как следствие, даже сравнительно удачный экземпляр видеокарты с неплохими GPU и памятью вынужден работать не на своем максимуме.

Среди прочих интересных выводов, не относящихся к обзору конкретно взятой модели, можно отметить успешные эксперименты по управлению кривой соотношения напряжения/частот. Глубокий тюнинг позволяет достигнуть хорошего соотношения потребительских качеств даже от не лучших графических адаптеров.

Плюсы Manli GeForce GTX 1060 Gallardo:

• Компактные размеры;
• Наличие прижимной пластины (Backplate);
• Доступный диапазон Power limit вплоть до 116%, неплохие результаты разгона;
• Стильный внешний вид, наличие подсветки;
• Дешевле многих конкурентов.

Минусы видеокарты:

• Неэффективная и шумная система охлаждения.
