Система охлаждения

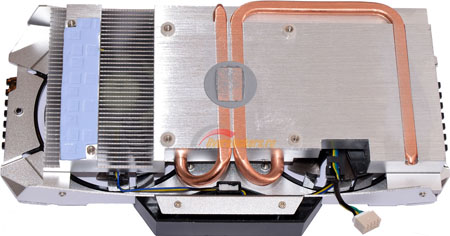

Система охлаждения карты представляет собой единую конструкцию:
На фоне протестированных ранее конкурентов система охлаждения выглядит простой. Конструкция радиатора незамысловата, это массивное основание, из которого выходят редкие и толстые ребра. Дополнительно перенос тепла осуществляется при помощи двух теплотрубок.
реклама
Что интересно, несмотря на общую целостность конструкции, область преобразователя питания расположена как бы «сама по себе», скорее всего, в отводе тепла от графического процессора эта область радиатора принимает весьма посредственное участие, как и наоборот, подогрев графического процессора тепловыделением преобразователя питания маловероятен.
Хоть строение кулера понятно и без лишних манипуляций, все же было решено снять рамку с вентиляторами, дабы получить большее представление о размерах радиатора.
Крепления рамки находятся вдоль верхней и нижней граней кулера:
В сумме, для крепления используется шесть небольших винтов.
Итого, «голый» радиатор:
реклама
Как видно по фотографии выше, радиатор весьма тонкий, а с учетом редкого расположения ребер радиатора – можно отметить и в целом низкую площадь оребления. Да, такая система не должна сильно терять в эффективности при снижении потока воздуха (за счет более легкой продуваемости), но к пиковой производительности такой конструкции могут возникнуть вопросы.

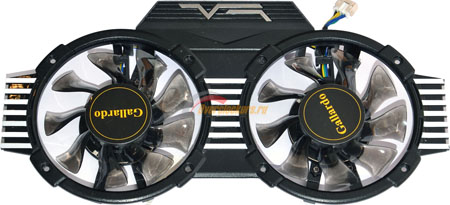

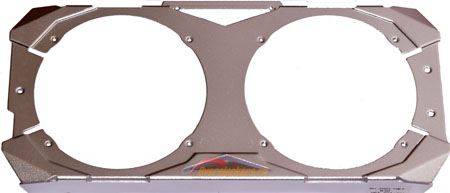

Сама рамка с вентиляторами является разборной, и состоит из двух частей:
На мой взгляд, для используемого радиатора (в плане общей площади/сложности конструкции) производитель излишне озаботился внешним видом и используемыми материалами. Система охлаждения пытается казаться дорогой, являясь на самом деле дешевой.

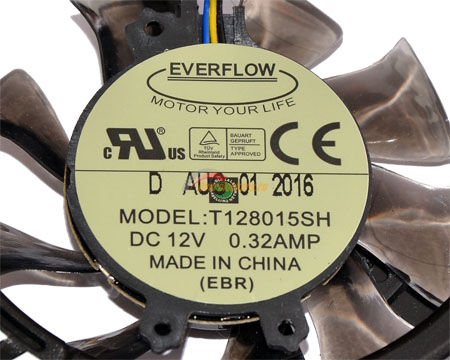

Используемые вентиляторы – Everflow T128015SH, диаметр крыльчатки – 75 мм.

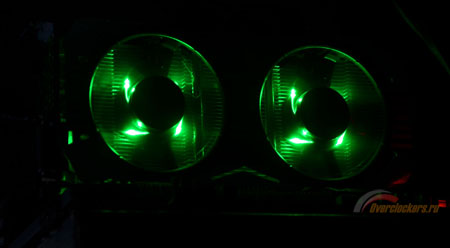

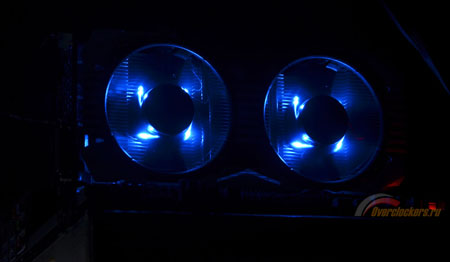

Ко всему прочему добавлю, что производитель не поскупился на то, чтобы оснастить систему охлаждения подсветкой, причем двухцветной:
Порог переключения цвета подсветки – 1500 об/мин, или режим 47-48%. В компьютере с окном на боковой стенке должно выглядеть красиво.
Тестовый стенд
Тестирование Manli GeForce GTX 1060 Gallardo проводилось на следующей конфигурации:
- Процессор: Intel Core i7-5930K @ 4200 МГц;
- Система охлаждения: Thermalright SilverArrow SB-E Extreme;
- Материнская плата: ASUS Sabertooth X99;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память: G.Skill Ripjaws4 F4-3000C15Q-16GRR, 4 x 4 Гбайт, DDR4-3000 15-15-15-35 1.35 В;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX (750 Вт);
- Корпус: Открытый стенд.
Разгон и температурный режим
реклама
В качестве теста на прогрев и стабильность было решено использовать приложение HWBOT Unigine Heaven в режиме Xtreme Preset. Данный тест требователен как к стабильности графического процессора/памяти, так и к системе охлаждения видеокарты, и в отличие от сугубо синтетической нагрузки максимально приближен к реальным сценариям использования графических ускорителей.
Мониторинг частот и температур, а также скорости вращения крыльчаток вентиляторов осуществлялся при помощи утилит MSI Afterburner 4.3.0 Beta 4 и GPU-Z 1.10.0. Так как система охлаждения видеокарты представляет собой единую конструкцию, для замера температур вспомогательных элементов использовались только две термопары, которые подключались к материнской плате с программным обеспечением Thermal Radar.

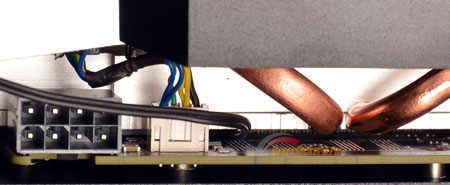

Первая термопара была расположена между PCB и системой охлаждения в области микросхем памяти:

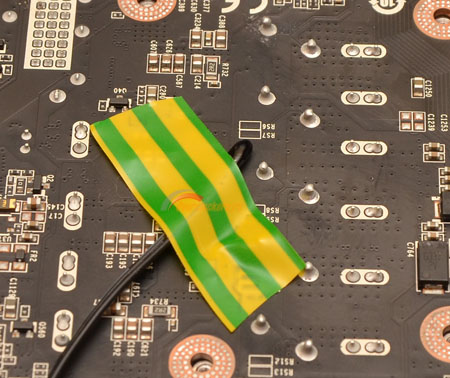

Вторая термопара была расположена с обратной стороны платы в области преобразователя питания графического процессора:
