Обзор и тестирование видеокарты Manli GeForce GTX 1060 Gallardo (страница 2)
реклама

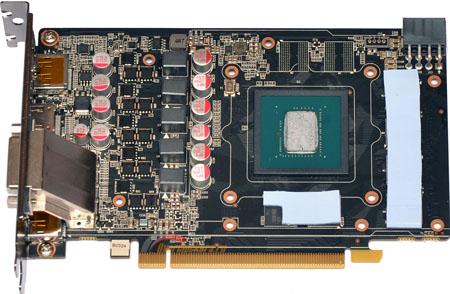

После снятия основной системы охлаждения (которая крепится шестью винтами с обратной стороны платы), Manli GeForce GTX 1060 Gallardo выглядит следующим образом:
В сравнении со многими другими картами серии GTX 1060, графический адаптер от Manli выглядит аккуратным, здесь нет какого-либо раздувания размера по принципу «крупнее, значит круче». Есть впечатление завершенности продукта, ибо в кое-то веки в преобразователях питания графического процессора и памяти отсутствуют нераспаянные элементы.

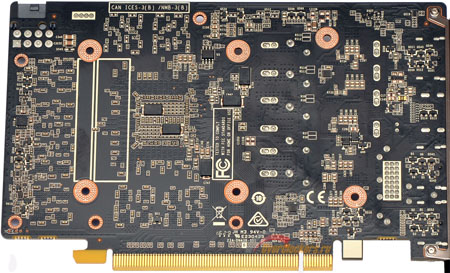

Обратная сторона видеокарты без прижимной пластины:
реклама
Каких-либо дополнительных креплений у прижимной пластины нет, после откручивания шести винтов, скрепляющих систему охлаждения карты с прижимной пластиной по принципу «бутерброда», backplate просто снимается.
Из интересных моментов можно отметить, что на обратную сторону платы перенесены контроллер преобразователя питания памяти, а также микросхема, ответственная за мониторинг энергопотребления графического адаптера.

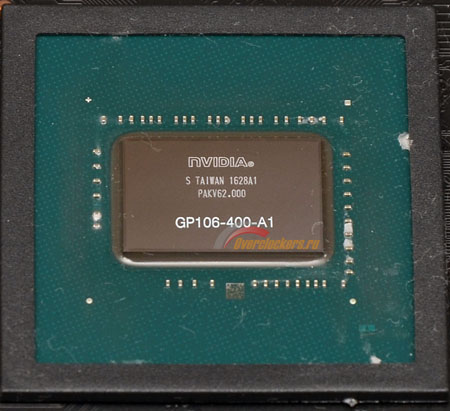

Используемый графический процессор – GP106.
Судя по маркировке, графический процессор был произведен на 28-й неделе, то есть в июле.

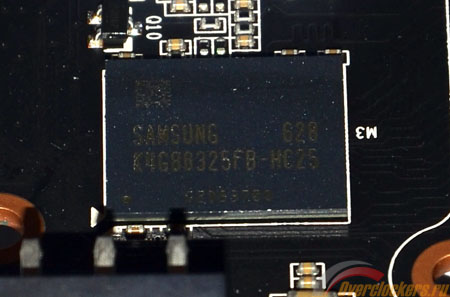

6 Гбайт видеопамяти набраны при помощи шести микросхем Samsung K4G80325FB-HC25 :
Если верить отзывам, то данные микросхемы памяти должны отличаться неплохим потенциалом для разгона.
реклама
Преобразователь питания графического процессора четырехфазный, преобразователь питания памяти однофазный:
На каждую из фаз питания, как в преобразователе питания графического процессора, так и в преобразователе питания памяти, используется по два транзистора UBIQ QM3058M6 и одному транзистору UBIQ QM3054M6.

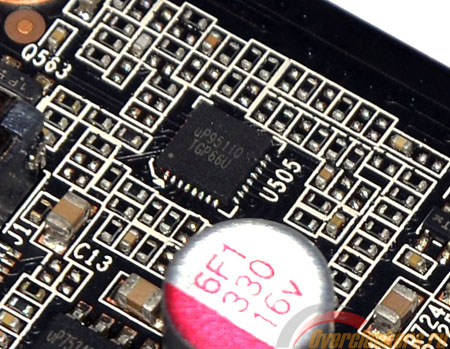

В качестве ШИМ-контроллера в преобразователе питания графического процессора используется восьмифазный uP9511 производства uPI Semiconductor:

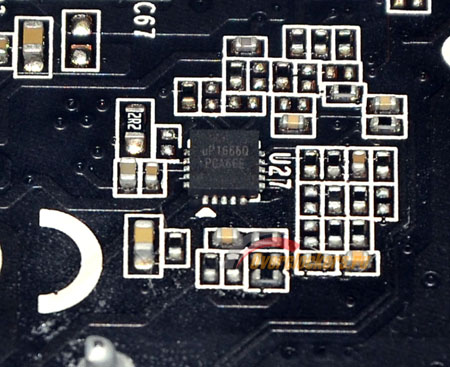

В качестве ШИМ-контроллера в преобразователе питания памяти используется расположенный с обратной стороны платы двухфазный uP1666 производства uPI Semiconductor:
Реализация мониторинга энергопотребления и управления питанием карты выглядит стандартной, и неоднократно встречалась на картах NVidia предыдущих поколений.

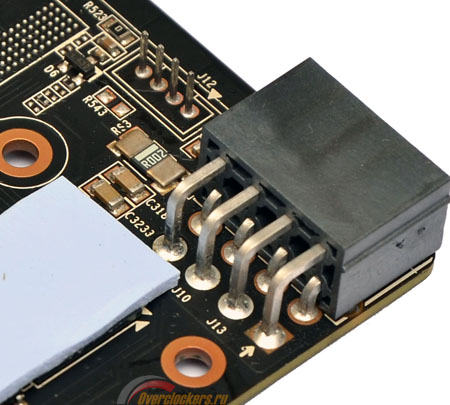

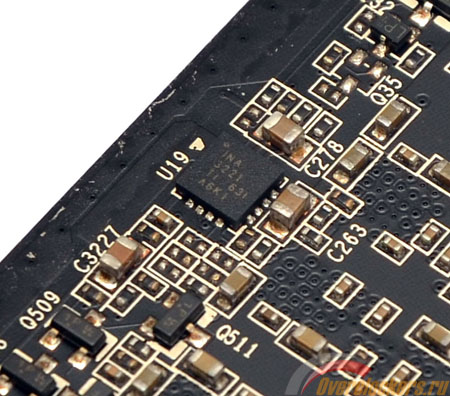

За мониторинг карты отвечает расположенный у 8-pin разъема питания шунт, подключенный к микросхеме Ti INA3221:
Способы аппаратного обхода такого рода защит существовали еще во времена видеокарт GTX 680/780 .
