Тестовый стенд
Материнская плата на Intel H110, но заявления производителя в отношении нее – громкие. А раз так, то будем «фаршировать» тестовый стенд по очень высокому разряду.

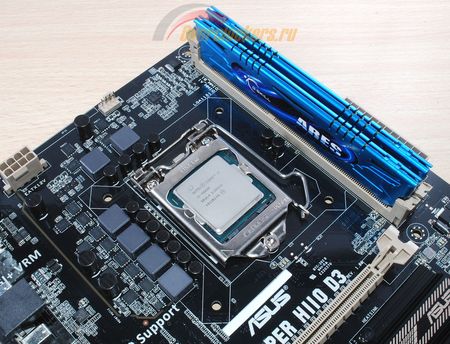

Процессор Intel Core i5-6600K и комплект из двух модулей DDR3-2400 G.Skill (Ares F3-2400C11D-16GAB) объемом 8 Гбайт каждый. Кстати, для этого комплекта оперативной памяти это, к тому же, первое использование – он только что приобретен мною на замену ранее использовавшемуся мною комплекту Silicon Power XPower DDR3-2400 (2 х 8 Гбайт, 11-13-13-32, 1.65 В; SP008GXLYU24ANSA, комплект из этого обзора), который потребовалось вернуть. Процессор также новый, это не тот экземпляр, который использовался в предыдущих материалах.
В качестве видеокарты установлена MSI GeForce GTX 970 Gaming 4G, а подсистема хранения данных построена на базе двух PCIe NVMe SSD Toshiba RD400 512 Гбайт (он же используется для операционной системы), Samsung 950 Pro 512 Гбайт и одного SATA3 AHCI SSD SanDisk Extreme Pro 480 Гбайт.
реклама
Более продвинутую связку на базе материнской платы на Intel H110 представить себе довольно затруднительно.
В итоге в состав тестового стенда вошли:
- Процессор: Intel Core i5-6600K 3500/3900 МГц;
- Система охлаждения: Noctua NH-D14 с одним вентилятором Thermalright TY-143;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill Ares DDR3-2400 (11-13-13-32, 1.65 В; F3-2400C11D-16GAB, отдельно не тестировался);
- Видеокарта: MSI GeForce GTX 970 Gaming 4G (обзор, экземпляр не из этого обзора)
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Накопители:
- Toshiba RD400 512 Гбайт (Toshiba Fujisan + 15 nm MLC NAND Toshiba, 57CZ4102; отдельно не тестировался);
- Samsung 950 Pro 512 Гбайт (Samsung UBX + 40 нм MLC 3D V-ToggleNAND Samsung, 1B0QBXX7; отдельно не тестировался);
- SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk; из этого обзора);
- SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Корпус: открытый стенд.
Практическая эксплуатация
Удивительно, но факт: мне не удалось найти полноценную официальную блок-диаграмму Intel H110, созданную самой Intel. На сайте Intel присутствует лишь общее текстовое описание, но оно не отвечает на все возникающие вопросы.
Например, какая память поддерживается данным набором системной логики? Типы известны: DDR3 и DDR4, но что с частотами? Опытным путем уже известно, что для DDR4 у многих материнских плат даже пункт в BIOS, отвечающий за изменение частоты, отсутствует. А вот с DDR3 на этом наборе системной логики мне иметь дела не приходилось.
Если же совершить путешествие по сайтам производителей материнских плат, то ясно становится только одно: для DDR3 реальна установка частоты 1866 МГц (например, об этом говорят спецификации материнских плат ASRock), но это не стопроцентная гарантия (для материнских плат MSI указаны 1600 МГц). Поэтому, применительно к тестируемой материнской плате я могу только лишь указать происходящее, без глобальных выводов.
реклама
В-первых, в BIOS материнской платы ASUS Trooper H110 D3 имеется параметр, позволяющий изменять частоту памяти, и список имеющихся в нем частот может поразить воображение. Но, как это водится за материнскими платами ASUS нижнего и среднего ценового диапазона, он является во многом бутафорским (второй раз за обзор мы употребляем это слово): частоты свыше 1866 МГц просто игнорируются. Можно активировать профиль XMP, но если частота, прописанная в нем, больше 1866 МГц, то будет установлено именно 1866 МГц. Тайминги и напряжение изменится правильно – по профилю.
А второе – как раз напряжение. Именно в этом и заключался еще один смысл установки G.Skill Ares DDR3-2400: в стандартном JEDEC-профиле SPD у этого комплекта прописаны 1.5 В, а в XMP – 1.65 В. Интересен был момент, как материнская плата поступит с ними. Например, протестированная мною в марте Biostar Hi-Fi H170Z3 для памяти с напряжением 1.5 В устанавливала 1.4 В.
Тогда как протестированная месяцем позже ASRock Z170 Pro4/D3 поступала радикально иначе: даже если не трогать XMP, а довольствоваться JEDEC-профилем, напряжение все равно бралось из XMP, пусть даже это были и 1.65 В. ASUS Trooper H110 D3 никак не ограничивает оперативную память в величине напряжения: если в SPD прописано 1.5 В, они и будут установлены (проверено с помощью мультиметра), при активации XMP устанавливаются положенные 1.65 В.
При этом программный мониторинг напряжения DRAM отсутствует, он не находится ни AIDA64, ни HWMonitor.
Также его нет в BIOS.

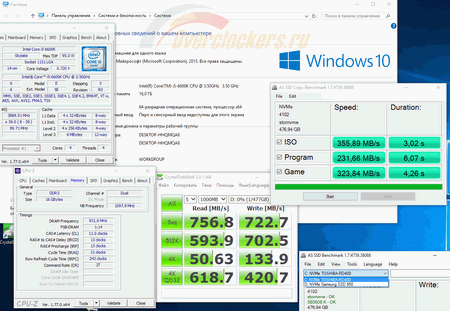

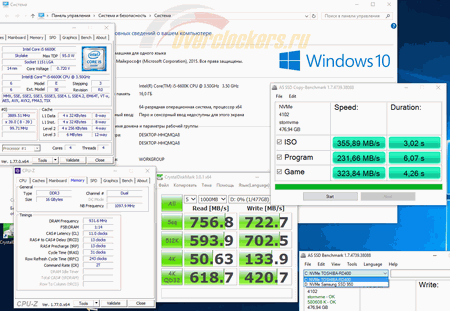

К возможностям построения дисковой подсистемы также нет никаких претензий: материнская плата работает не только с SATA3, но и PCI-E SSD с протоколом NVMe.

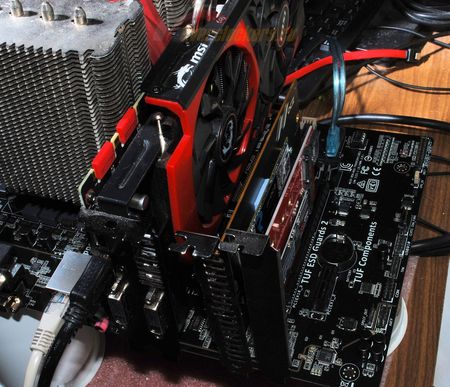

Единственно следует учитывать особенности организации слотов PCI-Express на материнской плате, в результате которых полное быстродействие установленных накопителей вроде Toshiba RD400, Samsung SM951/950 Pro получить возможно только в одном случае: при отказе от видеокарты и установки накопителя в верхний PEG.
Иные варианты особого интереса практически не представляют и какой-либо экономический смысл в приобретении SSD такого класса утрачивается.
Но ни дать, ни взять: плата работает с NVMe SSD абсолютно стабильно, нет никаких проблем.

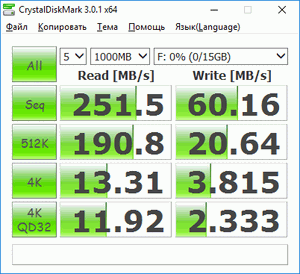

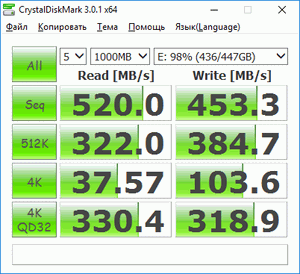

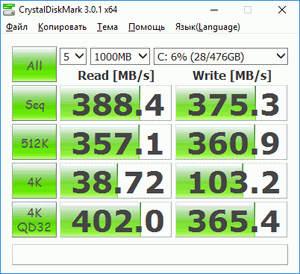

К интерфейсам SATA3 и USB3 также не возникло замечаний, скорости вполне соответствуют ожидаемым (SanDisk Extreme Pro 480 Гбайт заполнен данными на 98% пользовательского пространства, поэтому его показатели вполне логично немного ниже).
реклама
Ровно также плата справляется и с очень интенсивными нагрузками на процессор.

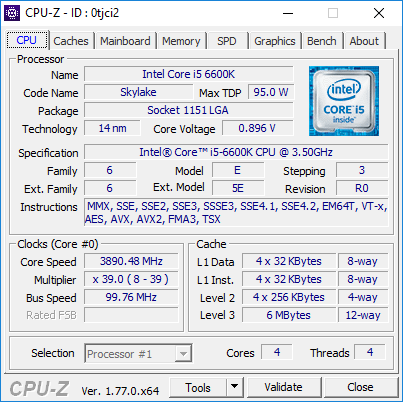

В течение практически трех часов непрерывной работы в OCCT плата удерживала тестовый процессор Core i5-6600K даже не на номинальной частоте, а чуть выше – на 3600 МГц и ни разу не сбросила его частоту. При этом, напомню, здесь на VRM нет радиатора, а конструкция используемой в тестовом стенде системы охлаждения такова, что поток воздуха проходит мимо VRM, не охлаждая ее. Да, Core i5-6600K не самый старший процессор, например, существует i7-6700K, но разница между ними не слишком сильна и, с учетом уровня нагрева элементов, с ним также не возникнет проблем.
Срабатывание защиты от перегрева под нагрузками – не такое уж и редкое явление, особенно касаемо материнских плат начального и среднего уровня, скандал, случившийся в свое время с материнскими платами Gigabyte – это лишь одно звено цепи современности. Большая часть таких плат имеет в своем CPU Support List топовые процессоры, но в реальности «Support» заключает лишь в способности правильно опознать оные и запуститься с ними, а не работать на постоянной основе. ASUS Trooper H110 D3, к счастью, не из их числа.
Заключение
Перед нами хорошая материнская плата. И это действительно так: она полноценно работает с новыми моделями SSD (в том числе и NVMe с интерфейсом PCI-Express), нет перегревов и слишком уж критичных огрехов в компоновке, применена добротная элементная база, текстолит жесткий, не прогибается без усилий и не скрипит, а также тщательно отмыт и не «слезится», как у одной небезызвестной фирмы.
Но не нужно думать, что к ASUS Trooper H110 D3 совсем нет претензий. Без них не обошлось. Самая явная – бессмысленная подсветка. Зачем она? Данная системная плата ориентирована на бюджетные ПК, где любованиям нет места чисто физически из-за отсутствия в большинстве доступных корпусов каких-либо окошек. Зато эту часть себестоимости можно было бы потратить на устранение другого недостатка – отсутствие HDMI. Ну или хотя бы установку полноценного блока аудиоразъемов на задней интерфейсной панели. А «чистка» интерфейса BIOS от нерабочих, но вводящих в заблуждение параметров, и вовсе не должна оказывать хоть сколько-нибудь ощутимое влияние на ценник.
Существенным плюсом при сборке бюджетной системы является возможность не тратиться на покупку новой памяти DDR4, а обойтись уже наличествующей стандарта DDR3. Благо ASUS Trooper H110 D3 предоставляет и эту возможность. Правда, разъемов оперативной памяти всего два. Но большее число слотов на материнскую плату, выполненную в «зауженном» ATX формате, поместить сложно.
Ценник модели смотрится не самым скромным, но ровно до тех пор, пока мы не начинаем изучать конкурентов. Да, первое впечатление обманчиво. Нынешние реалии таковы, что согласно Яндекс.Маркет (среди 120 моделей материнских плат, продающихся в московской рознице) героиня данного обзора является четвертой из самых доступных моделей форм-фактора ATX под процессоры LGA 1151. Причем даже это четвертое место с лихвой компенсируется тем фактом, что ASUS Trooper H110 D3, относясь к серии TUF, сопровождается пятилетней гарантией – против трехлетней у оппонентов.
Краткое резюме: очень годно, своих денег вполне стоит.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование материнскую плату ASUS Trooper H110 D3.
- Компании Toshiba за предоставленный на тестирование накопитель SSD Toshiba RD400 512 Гбайт.
