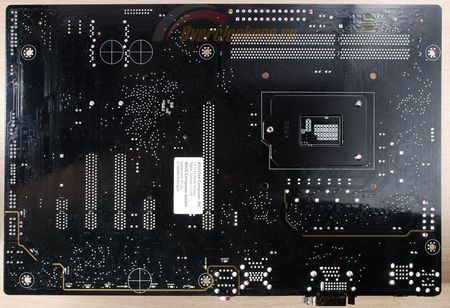

Дизайн и особенности
Система охлаждения

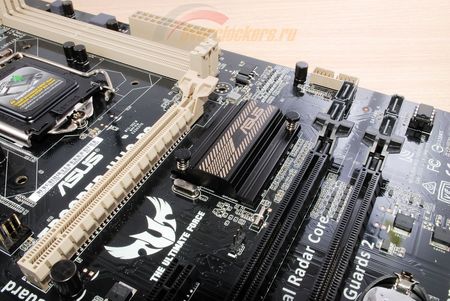

На плате установлен только один радиатор – на кристалле набора системной логики.
Температурный режим отличный. Под нагрузкой процессора тестом OCCT, максимальная температура, которую удалось зафиксировать на элементах подсистемы питания процессора с помощью пирометра, составила 62°C. Радиатор набора системной логики прогревался до 45°C.
реклама

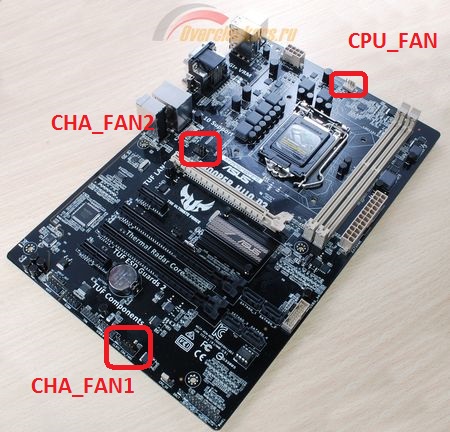

Разъемов для подключения вентиляторов только три, здесь ASUS Trooper H110 D3 лишь чуть лучше бюджетных моделей ASUS, где обычно два разъема.
Все разъемы регулируемые.
Подсистемы питания процессора и оперативной памяти

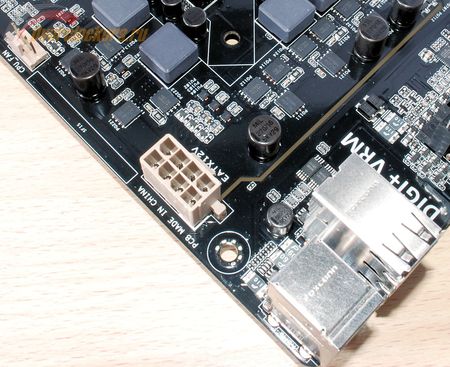

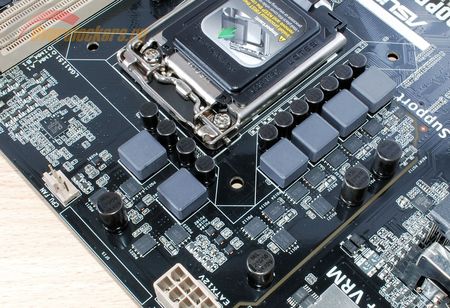

Подсистема питания процессора построена по схеме 2 (GPU) + 3 (CPU Core) + 1 (CPU VCCSA). Напряжение CPU VCCIO получается путем понижения CPU VCCSA через линейный преобразователь.

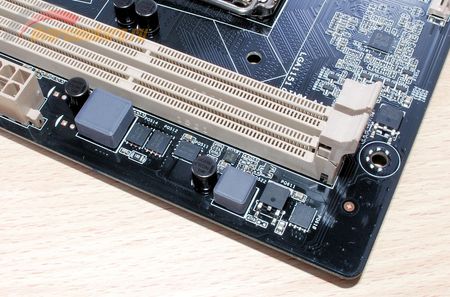

В основе фаз лежат транзисторы NTMFS4C09N и NTMFS4C08N производства ON Semiconductor. Управляющий ШИМ-контроллер стандартно для ASUS перелицован и несет маркировку ASP1401B.
Питание оперативной памяти построено по однофазной схеме.
реклама
Но один традиционный недостаток бюджетных плат ASUS инженеры не стали применять: защелка разъема дополнительного питания ATX, обеспечивающего питание процессора, развернута внутрь платы, а не наружу.
Прочая элементная база и особенности
Слотов памяти два, допускается установка модулей DDR3/DDR3L объемом не более 16 Гбайт каждый, имеется поддержка профилей XMP и частот до 1866 МГц (более высокочастотные множители в BIOS не работают).
Следует помнить о дополнительном ограничении, наложенном самой Intel: не рекомендуется эксплуатация памяти при напряжении больше 1.35 В. Это означает, что в паре с ЦП Skylake-S допустимо использовать только DDR3L и DDR3U. Максимальное техническое значение напряжения для контроллера памяти Skylake-S составляет: для DDR3L – 1.35 В + 5%, для DDR4 – 1.20 В + 5%. Иными словами, не более 1.41 В.
Но здесь своя тонкость: DDR3L и DDR3U – это та же самая DDR3, просто со сниженным до 1.35 В и 1.25 В соответственно напряжением. Поэтому все три типа (считая «обычную» DDR3) полностью совместимы механически и электрически и их можно вставлять в один и тот слот. В свою очередь большинство «обычной» DDR3 без особых проблем может работать и на более низком, чем 1.5 В, напряжении (так называемые «оверклокерские» модули в том числе).

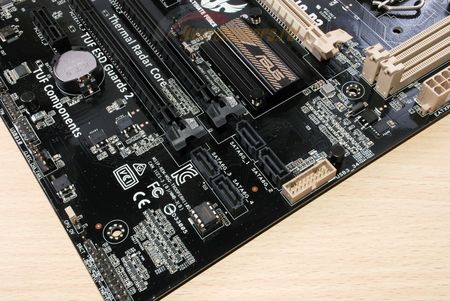

Дисковая подсистема реализуется на базе четырех развернутых вертикально к поверхности платы портов SATA3 – максимум возможностей Intel H110.
Рядом с ними расположена колодка для подключения двух фронтальных портов USB 3.0/2.0/1.1 корпуса системного блока, также реализованная силами Intel H110.

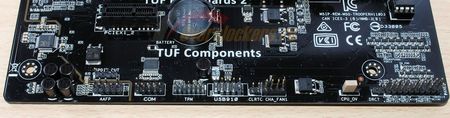

По нижнему краю платы мы обнаружим колодку панели управления корпуса системного блока (кнопки питания и перезагрузки, индикаторов работы), колодку контактов DRTC (при их замыкании при следующей перезагрузке осуществляется автоматический вход в BIOS), колодку сброса настроек BIOS, колодку USB 2.0/1.1, колодку COM-порта, колодку модуля шифрования TPM и колодку аудиоразъемов.
Интересна перемычка CPU_OV (Over Voltage). Это не нововведение, она встречалась и ранее, но странно видеть ее на материнской плате, которая напрочь лишена разгонных функций.

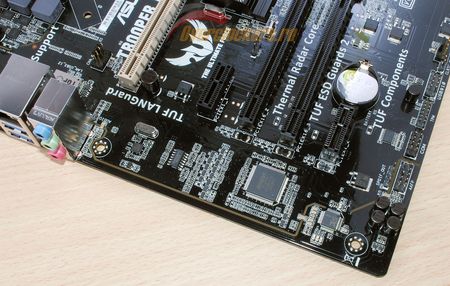

Левый край платы несет на себе аудиотракт, контроллер ввода-вывода и сетевой контроллер Realtek RTL8111G.
реклама
В основе аудиотракта лежит довольно старый восьмиканальный Realtek ALC887 и ему не сопутствуют столь модные конденсаторы на жидкостном электролите, только полимерные. Нет и каких-либо дополнительных усилителей.
Зато присутствует изоляция аудиотракта от основной части платы участками текстолита, лишенными токоведущих слоев. Причем аналогичная защита реализована и для отделения задней интерфейсной панели с ее элементной базой. Вот здесь точно чистый маркетинг.
Но тут еще и реализовано и дополнительное украшение: вдоль изолирующей аудиотракт цепочки «пустого» текстолита установлены оранжевые светодиоды, которые в процессе работы материнской платы не просто светят, а пульсируют. Когда же система выключена, но не лишена питания полностью (штекер БП не выдернут из розетки), светодиоды просто светятся непрерывно. Подсветку можно настраивать в BIOS материнской платы (Advanced >> Onboard Device Configuration, параметр Audio Led Lighting) – доступно переключение в режим постоянного свечения и полное отключение.
За задней панелью можно обнаружить интересное устройство:

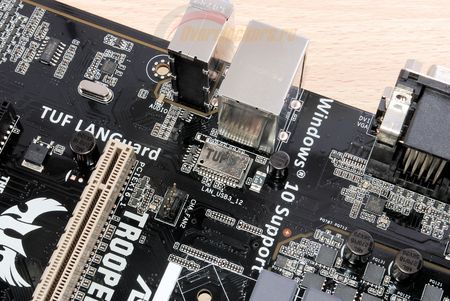

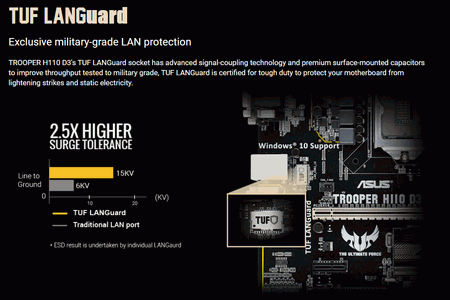

Под металлической крышкой с логотипом TUF скрывается защита материнской платы от разрядов по сетевому кабелю, например, в результате попадания молнии.
