Обзор и тестирование материнской платы ASUS Trooper H110 D3 (страница 3)
реклама

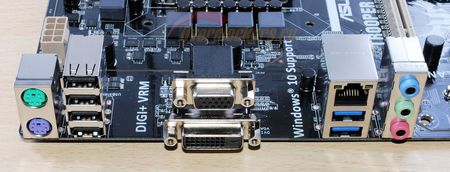

Задняя интерфейсная панель
Набор интерфейсов не поражает воображение, но вполне достаточен для бытовой эксплуатации. Единственное, что все же хотелось бы видеть – HDMI.
- Два разъема PS/2 для подключения мыши и клавиатуры;
- Четыре USB 2.0/1.1;
- Один DVI-D и один D-Sub;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
Слоты расширения
Слотов расширения на плате пять и пользователя поджидает большой сюрприз.
реклама
Красиво смотрится, не правда ли? Три слота PEG, один из которых физически имеет 16 линий, если судить по числу контактов, два других – по 8 линий. Но материнская плата ведь построена базе Intel H110, который поддерживает всего 6 линий. И на плате нет микросхем переключателей.
А все дело в том, что черные слоты PEG… бутафорские. Да, контакты распаяны, в чем можно убедиться, посмотрев на обратную сторону платы. Но физически они никуда не подключены. На самом деле второй, третий и пятый (считая от процессорного разъема) слоты расширения ASUS Trooper H110 D3, который подключен к процессору и является PCI-Express 3.0 x16 – это PCI-Express 2.0 x1. И только четвертый слот является PCI-Express 2.0 х2.
Вот и суди о характеристиках платы только по ее фотографиям.
Возможности BIOS Setup
Параметр | ASUS Trooper H110 D3 |
Версия BIOS, с которой проводилось тестирование | 0703 от 25 мая 2016 года |
Оперативная память, МГц | Поддержка XMP DDR3 от 800 до 1866 МГц, более высокие множители нерабочие |
Множитель процессора CPU Core |
Есть, в пределах допустимого для установленного процессора (разгона нет) |
Множитель процессора CPU Cache |
Есть, в пределах допустимого для установленного процессора (разгона нет) |
Управление процессором | Отключение отдельных ядер и модулей |
Напряжение CPU Core | Непосредственная установка: от 0.6 до 1.7 В с шагом 0.005 В Сдвигом (offset) относительно VID: от 0.005 до 0.635 В с шагом 0.005 В как в большую, так и меньшую стороны |
Напряжение CPU VCCSA | Непосредственная установка от 0.7 до 1.65 В с шагом 0.005 В |
Компенсация просадок напряжений (LoadLine Calibration) | Имеется |
Напряжение оперативной памяти | Auto, от 1.0 до 1.8 В с шагом 0.005 В + Настройка напряжений DRAM REF |
Напряжение набора системной логики (чипсета) | Auto, от 0.7 до 1.8 В с шагом 0.005 В |
Интерфейс BIOS | Графический, девять языков локализации (русский присутствует) |
Функционал BIOS | Профили настроек (восемь в памяти BIOS + возможность сохранения и загрузки с внешнего USB-накопителя) Обновление микрокода BIOS как с локального накопителя, так и по сети |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию – Windows UEFI mode. |
реклама
Setup BIOS
реклама
Интерфейс BIOS ASUS Trooper H110 D3 невероятно богат на различные параметры, но у материнских плат ASUS нижнего и среднего ценового диапазона частенько наблюдается то, что тот или иной параметр просто не работает. Например, обширный ассортимент доступных частот памяти на ASUS Trooper H110 D3 самом деле ограничен значение 1866 МГц, все остальное – нерабочее.
Интересная особенность: публично на сайте ASUS доступны три версии BIOS – 0204 (29 сентября 2015 года), 0402 (5 ноября 2015 года) и 0703 (20 июня 2016 года), но при использовании встроенной подпрограммы, загружающей обновления напрямую с серверов ASUS, устанавливается версия 9003, датированная 28 августа 2015 года. Таким образом, функция обновления напрямую через интернет работает некорректно.
реклама
