Нюансы разгона Athlon X4 845
Первый и основной нюанс AMD Athlon X4 845 заключается в том, что он относится к категории «non-K»-процессоров. Иначе говоря, какие-либо множители в нем заблокированы в сторону повышения, а любой разгон осуществляется только повышением базовой частоты (сокращенно – BCLK или HTT, не путать с HT – Hyper Transport). И вот тут нас поджидает самая малость препятствий:
- В BIOS материнской платы может отсутствовать возможность изменения базовой частоты, либо она ограничена значением в 105 МГц (пламенный привет бюджетному и среднему сегменту моделей MSI);
- Может отключаться часть видеовыходов графического ядра процессора (как правило, D-Sub);
- У некоторых моделей системных плат микрокод BIOS просто не рассчитан на разгон по базовой частоте – при наличии параметров плата теряет стабильность;
- В наборах системной логики AMD интегрированный контроллер SATA конфликтует с изменением базовой частоты.
Стендовая материнская плата ASUS Crossblade Ranger в полной мере адаптирована к разгону (странно было бы ожидать иного от имиджевой флагманской модели ведущего производителя). И на ее примере мы рассмотрим алгоритм разгона.

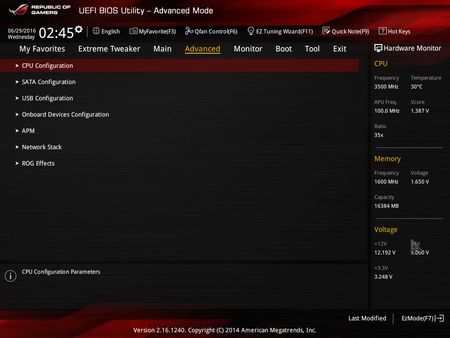

Сначала производим полный сброс настроек BIOS, затем после перезагрузки следуем в BIOS в раздел «Advanced».
реклама
Переходим в подраздел «SATA Configuration», где переключаем режим работы SATA-контроллера в наборе системной логики из режима AHCI в IDE.
После чего следуем в раздел «Extreme Tweakers» и занимаемся собственно разгоном.
Параметр APU Frequency и есть искомая базовая частота. Отмечу, что при его изменении необходимо контролировать и корректировать частоту памяти и оба множителя процессора, CPU Core и CPU NB Core (CPU Ratio и NB Frequency соответственно), чтобы не оказаться ограниченным, например, разгонным потенциалом оперативной памяти.
Данный алгоритм стандартен для разгона всех процессоров AMD в исполнении Socket AM1, Socket FM1, Socket FM2 и Socket FM2+. Параметры BIOS у разных производителей материнских плат могут отличаться по названию (как и их расположение), но суть едина. На некоторых моделях изначально может быть активен режим IDE, и в таком случае переключение не требуется, но на сегодняшний день это уже редкость.
реклама
На первый взгляд возможность переключения SATA-IDE изначально бесполезная функция, но это не совсем так: опытным пользователям проблема несовместимости оптических приводов с режимом AHCI знакома не понаслышке. Именно в таких ситуациях возможность включить режим PATA/IDE лишь для части, а не всех разъемов SATA подряд, являлась спасением.
Современным A85X/A88X и прочим она досталась просто по наследству из-за того, что такие оптические приводы уже практически исчезли. Но она позволяет аккуратно без каких-либо экспериментов исправить ситуацию, когда Windows оказалась установлена в режиме AHCI. Просто переводим часть портов в режим IDE, затем загружаем Windows, она определяет изменение режима и устанавливает драйвера, затем перезагружаем систему и переводим оставшиеся SATA в режим IDE. Никаких операций в реестре и прочего.
AMD Athlon X4 845 обладает двумя штатными значениями множителей – х35 (номинальный) и х38 (режим Turbo Core). И наличие поддержки технологии Turbo Core в сочетании с необычными характеристиками процессора может облегчить разгон. Нет, зафиксировать множитель, как это было у Intel с Turbo Boost, здесь нельзя. Но уровень энергопотребления и тепловыделения у Athlon X4 845 оказывается таким, что даже при многопоточной, но не сложной нагрузке (например, не используются AVX-инструкции), все ядра процессора продолжают работать на полной частоте.
Сюрприз? Да. Но лишь на первый взгляд. Дело в том, что AMD Athlon X4 845 даже в таком режиме оказывается полностью в рамках своего TDP.
Очевидно, здесь AMD оказалась «зажата» в собственноручно установленные рамки: среди всех выпускаемых для розницы процессоров AMD Athlon Socket FM2+ существуют только три градации TDP – 65, 95 и 100 Вт. Причем последняя представлена только одной, давно уже неактуальной моделью AMD Athlon X4 750K.
Что интересно, герой обзора в этой таблице еще не прописался, хотя и считается розничным решением. Справедливости ради, нужно отметить, что для бизнеса AMD спокойно выпускает очень богатый ассортимент процессоров с TDP 45 Вт, среди которых есть даже APU серии A10.
Да, познакомившись с Godavari, мы уже знаем, каким именно образом подобный теплопакет на самом деле достигается, но здесь важен сам факт: нет никаких технических ограничений для того, чтобы прописать значение в 45 В. Здесь же процессор не нуждается ни в каких-либо ухищрениях в принципе: даже в разгоне с поднятием напряжения CPU Core до 1.6 В величина тока на входе VRM при работе обычных приложений редко когда превышает 6.4 А. По сути это происходит только в специфических тестах вроде OCCT в режиме «Small data set».
Однако радоваться рано. На самом деле инженеры AMD все же заложили определенные механизмы самоконтроля за уровнем энергопотребления, причем работают они не совсем хорошо с точки зрения пользователя: агрессивность работы алгоритмов Turbo Core постепенно уменьшается независимо от условий. Для упрощения понимания рассмотрим это на примере графика частоты процессорных ядер в ходе теста OCCT в режиме «Small data set».
Наглядно видно, что предельный множитель x38 при непрерывной интенсивной нагрузке держится около полутора минут, после чего начинается постепенное снижение.
До 11 минут держится множитель x37 с эпизодическими активациями меньших, затем начинается переход к еще более низким множителям – чем дальше, тем больше времени работы выпадает на меньшую частоту. Попутно идет снижение напряжения CPU Core.
Что самое интересное, инженеры AMD почему-то не захотели реализовать полноценную работу системы: она работает только от таймера – ни изменение напряжения CPU Core, ни интенсификация обдува, ни все это вместе, не приводят к какому-либо существенному изменению поведения.
Не совсем понятен замысел подобного в настольной системе, но факт есть факт. Здесь можно лишь отметить, что на практике с ситуацией непрерывной интенсивной нагрузки пользователю не придется сталкиваться постоянно, а потому проблема того, что через 20-30 минут частота процессора становится близкой к номинальной, не так уж и актуальна. Зато может сослужить неплохую службу при разгоне, о чем мы поговорим чуть ниже.
Не расслабляйтесь, нет, мы все еще продолжаем плавный переход от радостного к горестному. На самом деле AMD подложила любителям разгона еще парочку очень упитанных свиней. Во-первых, процессоры Athlon X4 845 обладают, как это принято иногда называть на профессиональном языке, «аллергией» к повышенной частоте HTT. В частности, из восьми случайным образом взятых образцов два всячески отказывались работать на частоте HTT свыше 115 МГц. При этом симптоматика была своеобразной: увеличение частоты HTT всего на один мегагерц приводит к полной неработоспособности – система отказывается даже просто запуститься.
реклама
Причем это не ограничение именно используемой ASUS Crossblade Ranger, аналогичным образом данные экземпляры вели себя и на ASRock A68M-ITX (обзор за 16 мая), и на Biostar TA70U3-LSP (обзор за 26 апреля). Смена комплектов памяти DDR3 и перестановка модулей по разным слотам также не возымела какого-либо эффекта. Какова суть происходящего – отдельная интересная тема, которая может представлять интерес для особо дотошных пользователей: судя по симптоматике поведения, на высокой частоте HTT происходит отключение контроллера шины PCI-Express в процессоре.
Именно в такой ситуации, когда мы получили на руки такой неудачный экземпляр, наличие Turbo Core может оказаться неплохим подспорьем, позволив достигнуть в разгоне больших частот. Пусть это будет не так красиво и не на постоянной основе, но хотя бы так.
Вы заметили, что на скриншоте частота HTT всего лишь 108 МГц? Это уже второй сюрприз: свыше определенного значения частоты HTT срабатывает некая встроенная в процессор система ограничений и перестают работать множители Turbo Core – ядра ЦП начинают работать с множителями не более х35, хотя множитель х38 в том же приложении CPU-Z отображается.
Ограничение (если это именно ограничение, а не ошибка в AGESA) является не статическим, а динамическим: то, что изначально система запустилась с множителем x38, совсем не означает, что она будет работать с ним постоянно. Если случайным образом колебания частоты HTT (а такое явление присутствует на большинстве материнских плат как для AMD, так и для Intel) по наивысшему значению преодолеют злосчастный порог, то произойдет сброс множителя до x35, и обратно он восстановится только после перезагрузки системы.
Схожим образом данное ограничение срабатывает при превышении некоего порога потребления. Насколько удалось понять, это происходит при силе тока ~8.4 А на входе в подсистему питания процессора. Если считать КПД VRM за 90%, то это – примерно 90 Вт на самом процессоре.
