Система охлаждения Ice Hammer IH-900B
С продукцией Ice Hammer читатели знакомы благодаря процессорному кулеру IH-4500 и IH-4800. Однако разработчики выпустили и несколько систем охлаждения для видеокарт. Топовая модель представлена Ice Hammer IH-900B, которая очень схожа с ранее рассмотренным охладителем Thermalright Shaman.
Кулер поставляется в неброской картонной упаковке с двумя прозрачными окошками. С лицевой стороны видны лопасти вентилятора и радиатора. По всей поверхности коробки нанесена информация про технические характеристики продукта и список совместимости с видеокартами, среди последних GeForce GTX 570 и Radeon HD 6950. Как можем отметить на топовые ускорители данных линеек разработчики не рекомендуют устанавливать IH-900B в связи с высоким показателем TDP. Заодно проверим и этот факт.

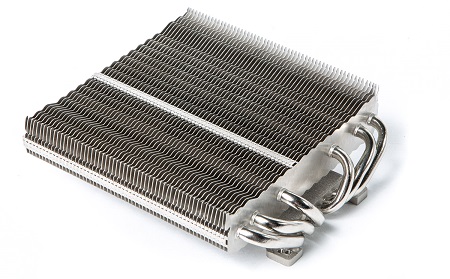

Конструкция кулера очень близка к модели Shaman. Охладитель представляет собой односекционный радиатор, набранный из 58 алюминиевых пластин, пронзенных шестью тепловыми трубками диаметром 6 мм каждая. IH-900B рассчитан на установку одного вентилятора типоразмера 120 мм.
реклама
Как и прошлые наши участники, данный кулер был своевременно протестирован нашей лабораторией аж в 2012 году: как быстро летит время. С ним вы можете познакомиться в материале «Холодный молот наносит ответный удар. Обзор и тестирование Ice Hammer IH-900B».
Конструктивная особенность Ice Hammer IH-900B такова, что его основание немного больше ранее рассмотренных видеокулеров. В частности подошва имеет размеры 68х73 мм.

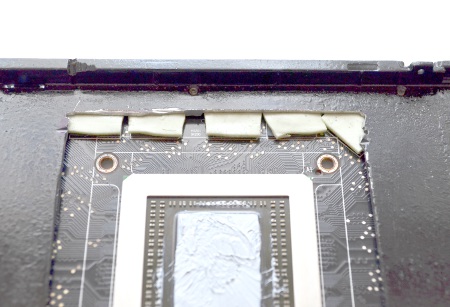

Без доработок не обошлось. Верхнюю кромку референсной пластины было необходимо расширить на 3 мм, что и было проделано. Но результаты стоили того.

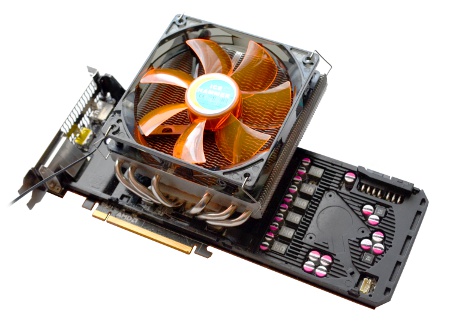

После всех модификаций Ice Hammer IH-900B успешно смог быть монтирован на видеокарту Radeon R9 290X. Повторимся, что без оригинальной пластины система охлаждения бы установилась без всяких проблем.

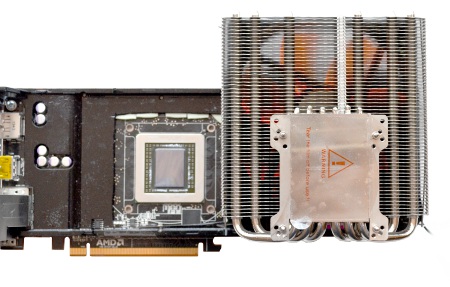

Преимущества охладителя кроются в деталях. Его пластины расположены параллельно печатной платы, что позволяет воздушному потоку обдувать зоны VRM, до которых радиатор не достает. Однако это позволяет установить другие СО на две подсистемы питания, не демонтируя Ice Hammer IH-900B.
реклама

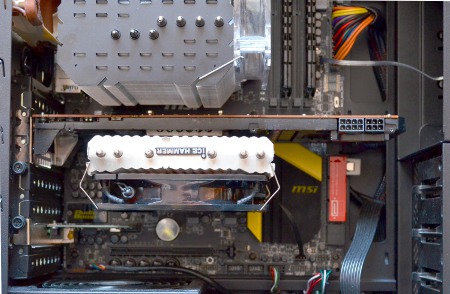

В собранном виде конструкция занимает четыре слота расширения, перекрывая соседний разъем PCI-Express. Если вы хотите использовать Ice Hammer IH-900B для двух видеокарт одновременно, то это будет очень проблематично.
Все имеющиеся на тот момент системы охлаждения рассмотрены и установлены на видеокарту Radeon R9 290X вместе с референсной пластиной. Без последней, дорогой читатель, графический ускоритель немного прогибается под весом СО да и необходимо будет задуматься о радиаторах для зон VRM, чтобы избежать их перегрева и выключения ПК.
Тестовый стенд
Тестирование оригинальных систем охлаждения вкупе с видеокартой Radeon R9 290X проходило в составе следующей конфигурации:
- Материнская плата: MSI Z87 MPower;
- Процессор: Intel Core i5-4670K 4000 МГц (100 х 40, 1.176 В);
- Система охлаждения процессора: Thermalright Macho;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-10600 (DDR3-2133, 11-12-11-30, 2 x 8 Гбайта, двухканальный режим);
- Накопитель SSD: KingFast F8 256 Гбайт;
- Блок питания: Corsair CS650M, 650 Вт;
- Корпус: Zalman Z9 U3 Black;
- Монитор: LG UltraWide 34UB67-B, 2560 x 1080.
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 16.2.1;
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой FurMark 1.17.0 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.

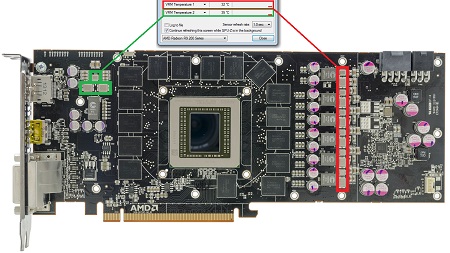

Показания температуры фиксировались программно. За сканирование модулей напряжения отвечает контроллер (ШИМ) CHIL, через него температуры с силовых элементов снимались со вкладки «Sensor» GPU-Z 0.8.6 (строки «VRM Temperature 1» и «VRM Temperature 2»).
Во всех случаях прогрев осуществлялся стресс-тестом FurMark версией 1.17.0 с активированным сглаживанием 2X MSAA и выставленным разрешением 1920х1080 в течение пяти минут на штатной частоте видеокарты с нажатием на «Burn-in-test».
Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Результаты тестирования
реклама
Начнем с самого интересного – температуры графического процессора.
GPU 1000 МГц; GDDR5 1250 (5000) МГц
FurMark 1.17.0
Температура GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Все системы охлаждения выстроились интересным образом, и никто не ожидал такой эффективности от видеокулера Ice Hammer IH-900B, который обошел даже модель Thermalright Shaman, однако, сделаем оговорку, что СО оснащаются разными вентиляторами, скорость вращения которых очень сильно разнится, как и уровень шума.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Это сказывается и на температурных данных подсистемы питания графического процессора, где заметное лидерство на максимальных об/мин получается Gelid Icy Vision Rev.2.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Из-за своих конструкторских особенностей зона VRM2 обдувается не столь равномерно. Лишь один кулер - Ice Hammer IH-900B – нависает над подсистемой питания памяти и участвует в эффективном охлаждении. Хотя многие со мной согласятся такие температуры по нынешним меркам смехотворны, особенно для такого горячего «пирожка» как Radeon R9 290X.
А что с уровнем шума?
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Штатные вентиляторы Gelid Icy Vision Rev.2 очень шумные даже на минимальной скорости вращения. От роторов исходят посторонние звуки, что сказывается на общей картине. Неудивительно, что многие владельцы кулера сразу же после покупки устанавливают другие вертушки типоразмера 80-92 мм.
Thermalright Shaman, напротив, почти бесшумен и лишь при 1200 об/мин слегка заметен в закрытом корпусе. Что тут сказать, вентилятор TY-140, оснащенный гидродинамическим подшипником, до сих пор пользуется большой популярностью за своих шумовые характеристики и воздушный поток.
Ice Hammer IH-900B демонстрирует очень интересные показания эффективности, но какой ценой? Штатный вентилятор, почти не имеющий маркировки, оказывается тихим лишь при 1100 об/мин, при дальнейшем увеличении оборотов возникает посторонний шум, похожий на легкий свист.
Заключение
Итак, при желании вдохнуть жизнь в системы охлаждения, поддержка которых закончилась много лет назад, особых проблем ждать не стоит. Крепежные отверстия унифицированы для многих линеек графических ускорителей, поэтому можно, к примеру, спокойно установить какой-нибудь кулер, снятый с GeForce GTX 580, на GeForce GTX 960.
В качестве примера мы протестировали три нештатные системы охлаждения с Radeon R9 290X, которая вышла очень горячей. Несмотря на отсутствие официально заявленной совместимости, достаточно проявить лишь немного смекалки и, возможно, частично доработать конструкцию, дабы добиться цели. В частности, удалось совместить референсную пластину с такими моделями, как Gelid Icy Vision Rev.2, Ice Hammer IH-900B и Thermalright Shaman, сделав видеокарту холодной и более тихой.
Как следствие, выводы будут очевидны. Если вы не гонитесь за каждым отыгранным градусом Цельсия и уровень шума не играет особой роли, то Gelid Icy Vision Rev.2 вполне справится со своей задачей. Он прост в установке, оснащен комплектными радиаторами для зон VRM и предлагает возможность подключить его вентиляторы напрямую к видеокарте, хотя их регулировка в таком случае почти невозможна. С его помощью можно получить интересное и сбалансированное решение.
Что касается Ice Hammer IH-900B, то этот недооцененный видеокулер до сих пор встречается в продаже, а эффективностью он может поспорить даже с топовыми моделями систем охлаждения. Единственное, к чему можно придраться, так это к штатному вентилятору, который очень шумный, зато отлично продувает весь радиатор и зоны подсистем питания. Впрочем, даже у такого старичка, как Thermalright Shaman, «есть все еще порох в пороховницах». Полученные результаты говорят сами за себя, а итоговые цифры показывают комфортные значения температур и низкий уровень шума.
Все участники обзора в той или иной мере оказались очень интересными решениями, способными не только эффективно справиться с нагревом Radeon R9 290X, но и поучаствовать в разгоне. В дальнейшем на базе одного из кулеров планируется продолжить работы по модификации системы охлаждения видеокарты, которые представляют собой логические доработки существующей конструкции.
Продолжение следует…
- Благодарю за помощь в подготовке материала к публикации: donnerjack.
- А также коллегам по лаборатории Overclockers.ru: Сергей Мнев и RKR.
