Обзор и тестирование материнской платы EVGA X99 Classified (151-HE-E999-KR) (страница 2)

Дизайн и особенности платы

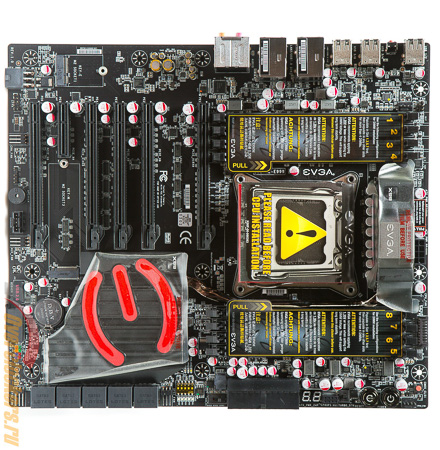

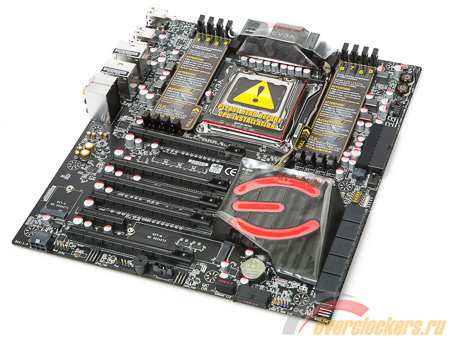

Пора рассмотреть детальнее этот оверклокерский инструмент. Радиаторы материнской платы закрыты пленкой, слоты памяти заклеены наклейками с информацией, а на процессорном разъеме присутствует буклет, рассказывающий о том, как правильно установить ЦП в разъем LGA 2011-3.

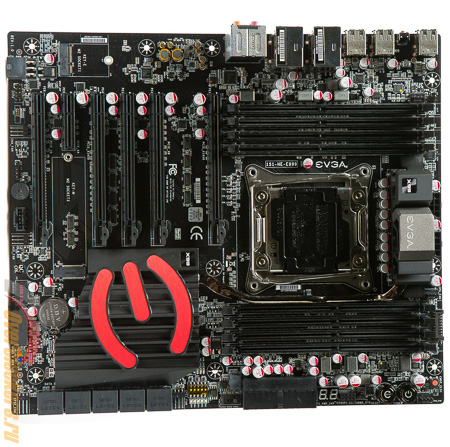

Освобождаем объект нашего внимания от ненужных в процессе эксплуатации наклеек и пленок. Теперь перед нами системная плата форм-фактора E-ATX, габариты которой 304.8 х 263.5 мм.

Сама материнская плата черного цвета, и выглядела бы довольно обычно, если бы не красная буква «E» на радиаторе чипсета, добавляющая агрессивности во внешний вид.

С обратной стороны нет ничего интересного, так что тут задерживаться мы не будем

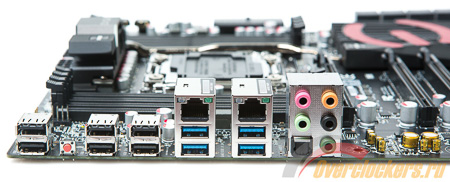

Отметим минимализм задней панели, что неплохо, поскольку все необходимое присутствует, да и выглядит аккуратно. Тут можно увидеть:

• Шесть разъемов USB 2.0;
• Кнопку сброса BIOS;
• Четыре разъема USB 3.0;
• Два гигабитных сетевых разъема RJ-45;
• Пять аудиоразъемов типа minijack;
• Один оптический разъем S/PDIF Out.

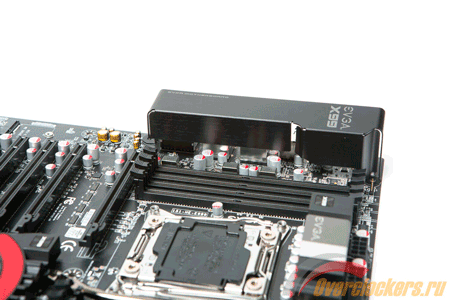

Над задней панелью можно установить металлический кожух, который идет в комплекте с EVGA X99 Classified. С ним внешний вид немного преображается.

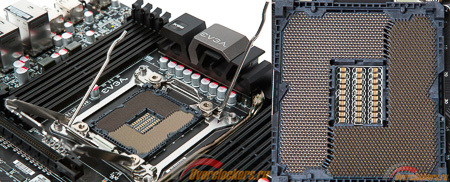

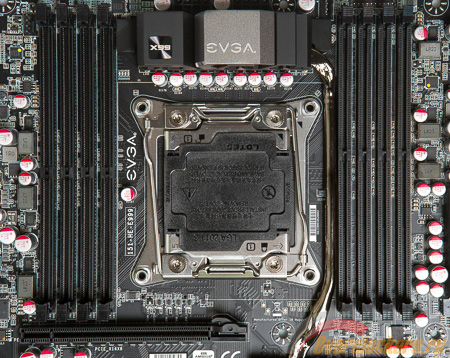

Компоновка околосокетного пространства стандартна для платформы LGA 2011-3:

Странно, но тут используется обычный, а не OC Socket. Интересно, почему у материнской платы, заточенной под разгон, нет этой, казалось бы, важной опции?

Кроме того, в спецификациях можно найти, что ножки процессорного разъема получили на 150% больше золотого покрытия. Сомнительно, что это сильно повлияет на разгон, но эффект плацебо еще никто не отменял.

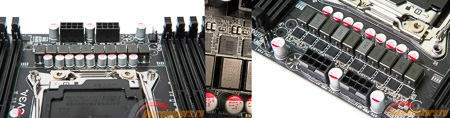

Более привлекательно выглядит полноценная десятифазная цифровая система питания CPU. Тут нет никаких удвоений, подобных тем, что находил мой коллега при обзоре моделей MSI X99S MPower и ASRock X99 OC Formula.

В основе подсистемы питания лежат качественные компоненты производства International Rectifier. За контроль VRM отвечает микросхема IR3563B. На каждую фазу питания приходится одна DrMOS микросхема International Rectifier IR3550M, в которой объединена функция транзисторов и драйверов.

Под питание процессора производитель выделил аж два восьмиконтактных разъема. Через них суммарная мощность энергии может достигать внушительных 600 Вт.

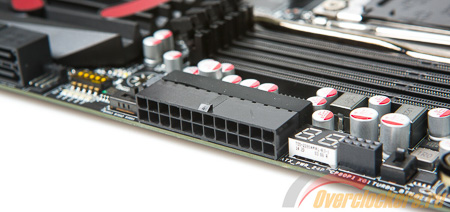

Питание материнской платы подключается стандартным 24-х контактным кабелем, но сам коннектор расположен немного нестандартно, под углом 90 градусов.

Такое положение удобно для открытого стенда, но может вызвать несовместимость или проблемы с подключением в некоторых корпусах. Чего точно не отнять – выглядит подобное решение интересно.

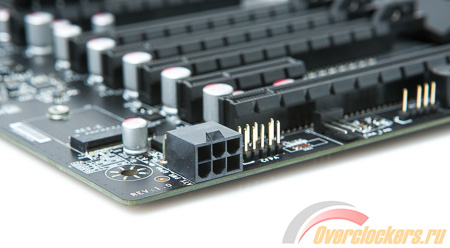

В нижнем правом углу находится шестиконтактный разъем для подключения дополнительного питания PCI-e. Это может потребоваться при установке трех-четырех видеокарт.

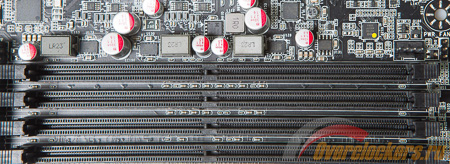

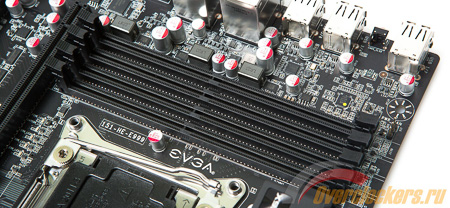

С обеих сторон от процессорного гнезда размещено по четыре слота памяти типа DDR4. Всего их восемь, что позволяет установить до 128 Гбайт оперативной памяти. Сама память работает в четырехканальном режиме.

Система питания памяти трехфазная. Используются компоненты производства International Rectifier, в частности те же IR3553M.

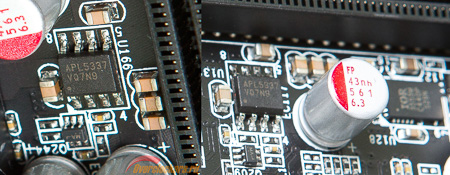

Микросхема APL5337 отвечает за обработку конечного напряжения DDR4.
