Обзор и тестирование материнской платы EVGA X99 Classified (151-HE-E999-KR) (страница 3)

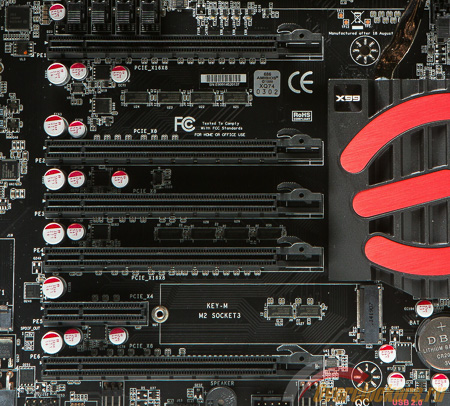

Всего на плате установлено шесть разъемов PCI-e, расположены они в следующем порядке:

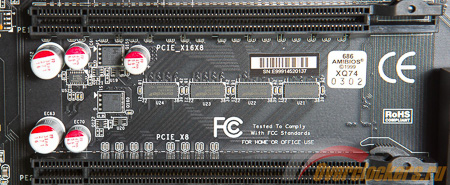

Переключения PCI-E обрабатываются c помощью Asmedia ASM1480.

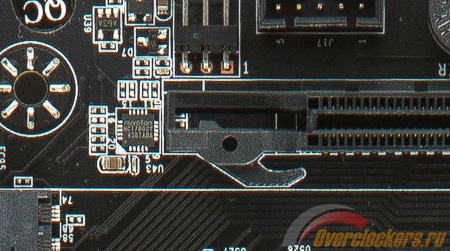

За нижним слотом PCI-e скрывается маленькая микросхема Nuvoton NCT7802Y IC, отвечающая за мониторинг PCI-e.

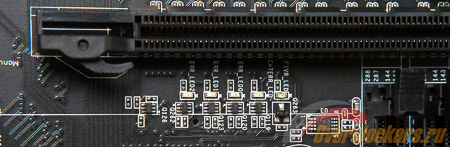

Над верхним PCI-e слотом находятся индикаторы, которые в случае неполадки помогут понять, на чем встала система.

Что касается остальных компонентов, то начнем с верхнего правого угла материнской платы и будем двигаться справа налево (простите, мне так удобнее).

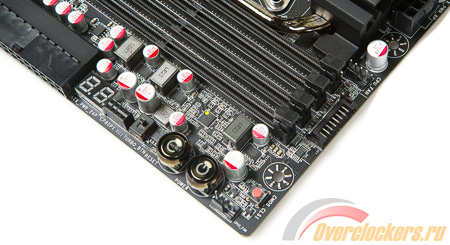

Сверху за разъемами оперативной памяти размещен один из двух разъемов 4 pin для подключения процессорных вентиляторов. Рядом с ним под углом 90 градусов находится колодка для подключения кабеля Probelt, который служит для удобного подключения мультиметра и последующей проверки напряжения. Последнее обязательно для системной платы, заточенной под экстремальный разгон.

Здесь же можно найти кнопку CMOS_CLS1 для сброса BIOS и второй разъем 4 pin CPU2_FAN, находящийся практически в самом углу. А кроме того – кнопки включения и перезагрузки, переключатель TURBO_BTN (MCU Turbo switch), ограничивающий множитель CPU (пригодится в режиме LN2). Рядом можно наблюдать колодку CP80P1 (GPU Link connector), которая, как несложно догадаться, позволяет проводить мониторинг видеокарты. И индикатор Post-кодов, отображающий после загрузки системы температуру процессора, что удобно для бенч-сессий на открытом стенде.

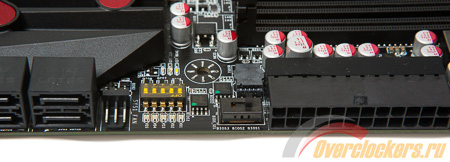

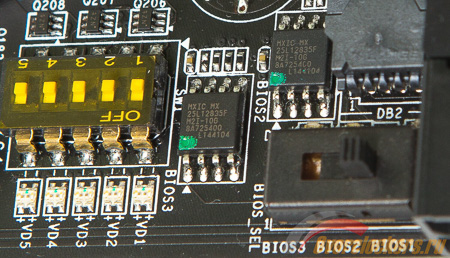

Далее за 24-х контактным разъемом питания находится трехпозиционный переключатель BIOS, который пригодится в случае краха одной из копий. Рядом с ним разместились три микросхемы: две из них открытые, а в закрытой установлена основная с главной прошивкой BIOS.

Под желтым прозрачным скотчем спрятаны выключатели слотов PCI Express, что обеспечивает возможность отключить каждый разъем PCI-e индивидуально. Предположу, что это может помочь в устранении неполадок системы.

И рядом с портами SATA под углом 90 градусов расположен коннектор SYS1_FAN, через который можно подключить 3 pin вентилятор.

Как уже упоминалось выше, на плате установлено три 128-битных SPI флэш-микросхемы BIOS. В одной (закрытой) находится основная копия, а две открытые (Macronix MX25L12835F) служат для резервного копирования прошивки.

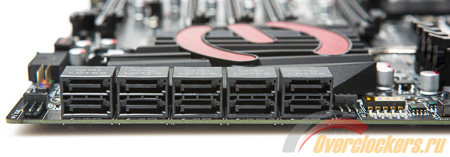

Для подключения 3.5"/2.5" накопителей на материнской плате предусмотрено десять SATA 6 Гбит/с портов, что стандартно для чипсета Intel X99. Лишь шесть из них поддерживают RAID массив, оставшиеся четыре работают только в AHCI. С другой стороны за разъемами SATA расположен коннектор SYS2_FAN под углом 90 градусов.

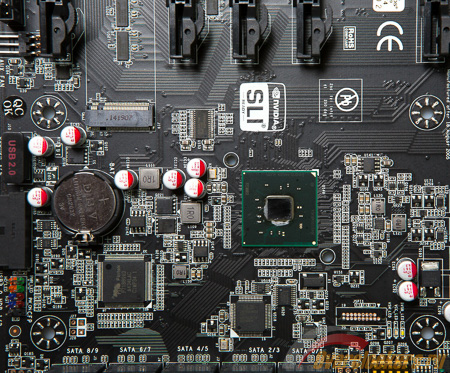

Под массивным радиатором набора системной логики Intel X99 можно обнаружить, помимо самого чипсета, микросхему Fintek F71889AD, которая служит для функциональности панели I/O.

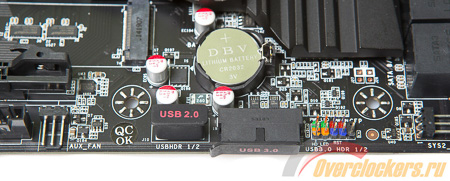

В правой нижней части можно наблюдать гребенку для подключения кнопок и индикаторов передней панели корпуса, один внутренний разъем USB 3.0, находящийся под углом 90 градусов, и один внутренний USB 2.0. Над ними размещена батарея CMOS.

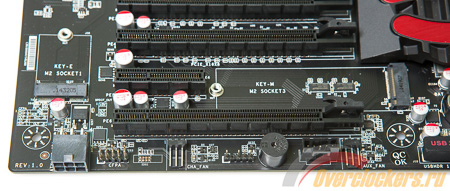

С левой стороны можно обнаружить AUX_FAN под углом 90 градусов, а за ним разъем Thunderbolt GPIO Connector. Здесь же присутствует спикер, CHA_FAN (под углом 90 градусов), MCU Frimware Connector, разъем для подключения аудиовыходов передней панели и шестиконтактный коннектор питания PCI-e.

Над ними разместились сразу два разъема M.2 с разными ключами. Тот, что находится между седьмым и пятым слотами PCI-e 16x, обладает ключом М и работает от шины PCI-e 4x. Он предназначен для установки SSD M.2 PCI-e только одного форм-фактора 2280 NGFF. А слот M.2 c ключом E рассчитан на установку WLAN модуля.

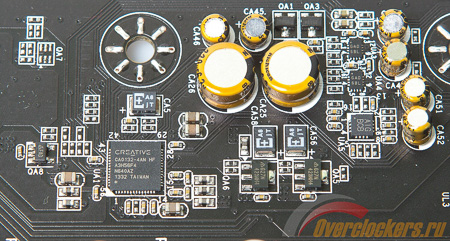

Наконец-то мы добрались и до встроенного звука. На EVGA X99 Classified установлен фирменный DSP Sound Core3D с маркировкой CA0132-4AN HF. К сожалению, тут нет никаких выделенных ЦАПов.

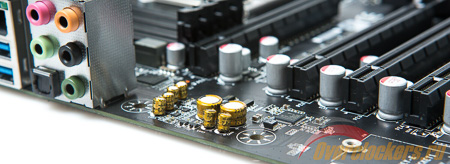

Налет элитарности звуковой подсистеме придает несколько японских конденсаторов производства Nichicon, де-факто считающимися аудиофильскими. Они могут дать меньше искажений на выходе и, возможно, чуть более структурированный бас.

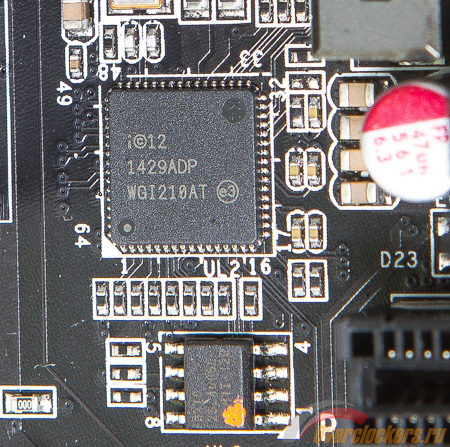

Рядом с первым слотом PCI-e находится микросхема Intel LAN I210.

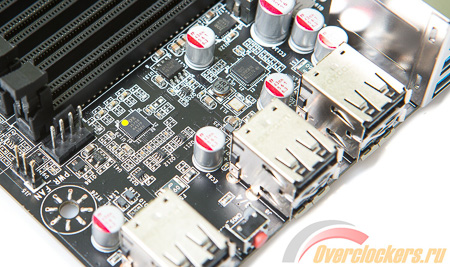

Второй чип, Intel LAN I217, размещен чуть выше – напротив внешних USB 2.0 портов. Тут же можно увидеть IR3570B – контроллер VRM памяти. Нельзя не заметить и один из трех 4 pin коннекторов PWR_FAN, который находится вплотную со слотом памяти.
