MSI GeForce GTX 980 Ti Gaming 6G
Описание на сайте производителя – ссылка.
Длина MSI GeForce GTX 980 Ti Gaming 6G вполне стандартная, если и больше референсной версии, то совсем чуть-чуть. Чего не скажешь о ширине. Почти 130 мм, из них 120 мм чистой печатной платы. В принципе, это не должно создавать больших проблем в нормальных корпусах, но что делать тем, кто захочет разместить ее в Mini-ITX? С такой высотой видеокарта действительно может не поместиться в маленьком корпусе.

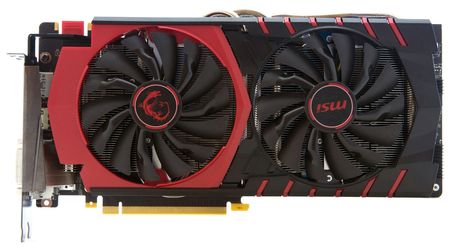

Инженеры MSI вопреки массовому увлечению других производителей установкой СО с тремя вентиляторами пока ограничились двумя. Но зато они работают в составе кулера Twin Frozr V. Кроме того, модели достаточно большие – 95 мм в диаметре. Но самое интересное скрыто под основным радиатором.
реклама
Вместо одной теплораспределяющей пластины разработчики решили поставить две независимые. Одна отводит тепло от модулей памяти и оснащена загибом с торца, предотвращающим печатную плату от механических повреждений.
Всего же в системе охлаждения применено четыре тепловых трубки: одна пара диаметром 8 мм, другая – 6 мм. В основании используется пластина, к ней они и припаяны.

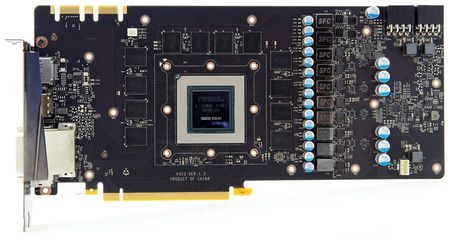

Итак, для чего же понадобилось инженерам MSI расширение печатной платы? Ответ кроется на фотографиях, восемь фаз питания GPU и две фазы питания памяти.
Вроде бы стандартное число, такой же набор стоит и на референсной видеокарте. Но все компоненты отличаются: MSI выбрала других поставщиков, да что говорить, даже другой тип силовых транзисторов.
Обычно в видеокартах используют два типа: первый – Dr.MOS микросхемы (пара мосфетов (нижний плюс верхний) и драйверы в одном корпусе), второй – классический, состоящий либо в дорогом исполнении из трех силовых транзисторов, либо в упрощенном, из двух. К ним еще надо приплюсовать дроссель, драйвер и прочее.
Но компания MSI пошла своим путем. Сначала инженеры нашли и установили двухканальный мосфет SM7320, к нему добавили драйвер NCP81061, а четыре фазы, контролируемые ШИМ-контроллером, превратили в восемь путем подключения удвоителей ON Semiconductor NCP81162. Получился своего рода «Франкенштейн».
реклама

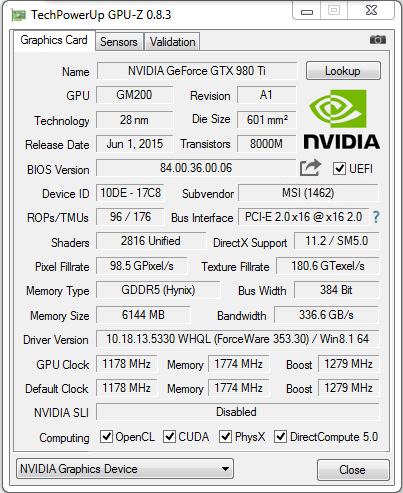

Графический ускоритель MSI GeForce GTX 980 Ti Gaming 6G поставляется с заводским разгоном. Повышение базовых частот составляет до 1178 МГц по ядру против 1000 МГц у эталонной версии GeForce GTX 980 Ti, в режиме Boost – 1279 МГц при напряжении 1.2 В против 1075 МГц при том же напряжении. Частота памяти – 1775 МГц.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро прогрелось до 71 градусов, а вентиляторы раскрутились до 1500 об/мин. Система охлаждения в подобном режиме работает практически бесшумно и абсолютно не выделяется на фоне других компонентов ПК.
С данным экземпляром вы можете познакомиться в материале «Обзор и тестирование видеокарты MSI GeForce GTX 980 Ti Gaming 6G».
MSI GeForce GTX 980 Ti Lightning
Описание на сайте производителя – ссылка.
В отличие от версии Gaming, MSI GeForce GTX 980 Ti Lightning ориентирована на экстремальных (и не очень) оверклокеров, не готовых идти на компромиссы. С этой целью инженеры MSI постарались максимально адаптировать новинку под всех пользователей, но обо всем по порядку.
Для MSI GeForce GTX 980 Ti Lightning понадобится просторный корпус или открытый стенд. Габариты модели составляют 330 x 140 x 53 мм, масса — 1365 г.
Система охлаждения представляет собой классическую конструкцию: охладитель реализован в виде двухсекционного радиатора. В основании напаяна большая алюминиевая никелированная пластина для равномерного распределения тепла между всеми тепловыми трубками. Их здесь пять штук, диаметр от 6 до 8 мм. Все соединения тщательно пропаяны.
Для охлаждения подсистемы питания использована отдельная пластина с почти отсутствующим оребрением. Не позабыли разработчики и о микросхемах памяти, оснастив их похожим радиатором.

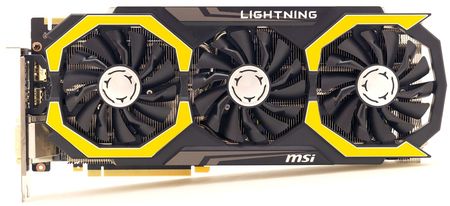

Кожух СО пластиковый и съемный, что позволит беспрепятственно прочистить видеокарту от скопившейся пыли. Диаметр трех вентиляторов составляет 85 мм.

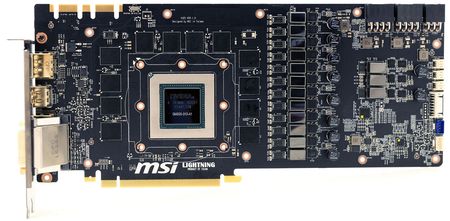

Печатная плата для графических решений серии Lightning разрабатывается силами инженеров MSI и создается с чистого листа. Отсюда и наличие множества фаз питания, двойного BIOS и отдельного питания трех линий (GPU, PLL, MEM).
реклама
Всего для графического процессора выделено двенадцать фаз питания и три – для видеопамяти. Все они сделаны по технологии Dr.MOS с заменой стандартных катушек и установкой эффективных конденсаторов. ШИМ-контроллер IRF 3595A, который работает по схеме 6+2 через удвоители.
Заявленные рабочие частоты MSI GeForce GTX 980 Ti Lightning можно назвать высокими: видеоядро – 1203 МГц (GPU Boost до 1304 МГц), память – 7100 МГц (номинальная частота 1775 МГц).
В нагрузке GPU Boost 2.0 практически обеспечивает раскрытие потенциала видеокарты. Частота графического ядра в 3D повышается вплоть до 1415 МГц, а температура не превышает 70°C. Система охлаждения работает всего при 1250 об/мин, уровень шума, исходящий от нее, очень низкий, что делает ее отличным решением при покупке.
Несмотря на то, что новинка только вышла на рынок, полный и раскрывающий все тонкости материал уже появился в нашей лаборатории: «Обзор и тестирование видеокарты MSI GeForce GTX 980 Ti Lightning».
Palit GeForce GTX 980 Ti Super JetStream
Описание на сайте производителя – ссылка.
С выходом 900 серии компания Palit внесла изменения в конструкцию кожуха, как конструктивные, так и внешние. Palit GeForce GTX 980 Ti Super JetStream стала следующим шагом этой трансформации, заметно изменив внешний вид и использовав сочетание белого и черного цветов.
Видеокарта Palit получилась крупной, особенно это заметно по толщине. Вместо стандартных 35-40 мм компания решила занять два с половиной слота расширения, но при этом использовала лишнюю толщину на пользу охлаждению. Радиатор СО очень толстый и эффективный.
В системе охлаждения различных видеокарт Palit всегда попадались мелкие, но критические недостатки. То зона VRM охлаждается не лучшим образом, то радиатор плохо припаян к тепловым трубкам. В случае Palit GeForce GTX 980 Ti Super JetStream компания превзошла сама себя.
Массивный радиатор состоит из двух секций, причем основная с медной пластиной над GPU и припаянными тепловыми трубками. Припой, насколько удалось рассмотреть, присутствует с обеих сторон тепловых трубок и даже между ними. Сами трубки небольшие, всего 6 мм в диаметре.
Во второй части, соединенной с первой тремя тепловыми трубками, с обратной стороны установлена пластина. Она охлаждает зону VRM. И снова здесь применена качественная и добротная пайка. Причем прижим осуществлен тремя винтами, а не (как обычно) только по краям. В итоге все микросхемы DrMOS хорошо охлаждаются.
Завершает конструкцию кожух с двумя вентиляторами. Реальный их диаметр составляет 85 мм, что несколько скромнее, чем применяемые ранее вертушки на видеокартах Palit. Они вращаются в разные стороны, крыльчатка каждого состоит из пятнадцати лопастей. Их профиль оптимизирован для создания максимального давления воздуха.
Нельзя не отметить, что инженеры Palit черпали вдохновение, используя шаблон в виде референсной печатной платы GeForce GTX 980 Ti. Тем лучше нам, не пострадала система питания и ШИМ-преобразователи остались стандартными.
Всего для графического процессора выделено восемь фаз питания, сделанных по технологии Dr.MOS. Катушки перекочевали с эталонной печатной платы. Вероятно, мы их еще услышим при тесте шумности. Еще две фазы используются для микросхем памяти.
При необходимости для данной видеокарты можно отключить защиту по силе тока и максимальному напряжению.
Штатные частоты Palit GeForce GTX 980 Ti Super JetStream составляют 1152 МГц (Turbo Boost до 1241 МГц) и 1750 МГц для графического процессора и памяти, что выше заявленных у эталонной версии.
При автоматическом регулировании оборотов вентиляторов в режиме максимальной нагрузки графическое ядро нагрелось до 69 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 36% от своей максимальной мощности, отличившись низкой скоростью вращения (~110-1200 об/мин). Система охлаждения в подобном режиме работает очень тихо.
Модель Palit уже побывала в лаборатории, отметившись в материале «Обзор и тестирование видеокарты Palit GeForce GTX 980 Ti Super JetStream».
