ASUS ROG Poseidon GTX 980 Ti
Описание на сайте производителя – ссылка.
Видеокарта не столько большая, сколько тяжелая. Это объясняется наличием гибридной системы охлаждения. Не следует думать, что только из-за нее она увеличилась в размерах в высоту.
С обратной стороны видно, что это сама печатная плата такая большая. Здесь же можно обнаружить металлическую пластину, которая закрывает заднюю поверхность. Она обеспечивает дополнительную жесткость конструкции, но отнюдь не отвод тепла, как выяснится позже.
Пластиковый кожух системы охлаждения лишь немного выступает за пределы видеокарты. Вверх выводятся две трубки, которые предназначены для подключения СВО. В целом ASUS ROG Poseidon GTX 980 Ti смотрится достаточно привлекательно.
реклама

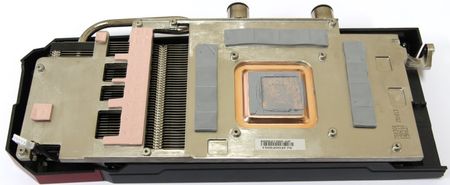

Масса очень большая, и это объясняется ее устройством. За основу взята рама, которая изготовлена, судя по всему, не из алюминиевого, а магниевого сплава. Она очень прочная и должна быть легкой. Помимо этого она выполняет несколько функций.
Начнем с того, что именно к ней крепится само тело радиатора с тепловыми трубками и встроенной испарительной камерой. Далее рама позволяет отводить тепло от микросхем памяти, транзисторов подсистемы питания и ШИМ-контроллера, поэтому в местах контакта предусмотрены специальные терморезинки. И кроме всего прочего она обеспечивает дополнительную жесткость всей конструкции, поскольку именно к ней осуществляется крепление печатной платы и задней пластины.
В отверстии посередине виднеется квадрат медной испарительной камеры, поверхность которой контактирует с графическим процессором. Через нее проходят две медные никелированные трубки, образуя букву «U». С другой стороны этой камеры, снизу вверх, идет толстая медная никелированная тепловая трубка диаметром 10 мм. Затем она загибается и снова возвращается вниз, пронизывая по пути массив алюминиевых ребер, а точнее их выступ, который образован посередине и находится между двумя вентиляторами.
Оставшиеся две трубки, которые поменьше, проходят уже не по центру испарительной камеры, а через ее часть и раму. Они также следуют снизу вверх, затем загибаются и поворачивают обратно вниз, пронизывая ребра по пути следования. Это медные никелированные трубки, но диаметром уже 6 мм. Вся конструкция хорошо пропаяна и выглядит как литая, ничего не шатается и не болтается.
Оригинальная печатная плата изготовлена из текстолита темно-коричневого цвета, поверхность у нее матовая.
Питание видеокарты выполнено по формуле «8+2+2» (GPU/МЕМ/PLL) по фирменной технологии Super Alloy Power II. В качестве основного ШИМ-контроллера используется микросхема с маркировкой SHE ASP 1500U.
реклама

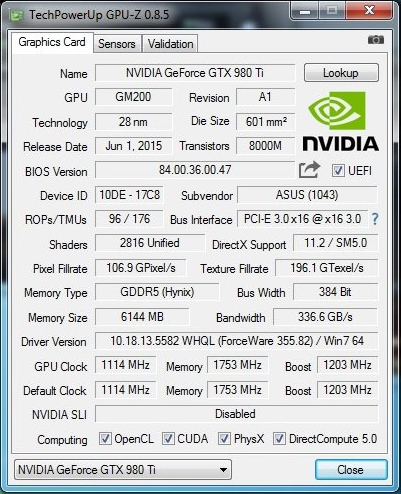

Видеокарта ASUS ROG Poseidon GTX 980 Ti помимо качественной системы охлаждения получила еще один неоспоримый плюс – заводской разгон. Так, частота графического процессора была повышена с 1000 МГц до 1114 МГц, в режиме Boost она составляет 1203 МГц при напряжении 1.206 В. Частота памяти осталась без изменений – 1753 МГц.
В игровых приложениях благодаря алгоритму GPU Boost 2.0 тактовая частота видеоядра увеличивается вплоть до отметки в 1304 МГц. Это высокий показатель, но не более того.
Примененная система охлаждения не позволила графическому процессору разогреться выше 72°C, что является отличным результатом. Однако вентиляторы работали при скорости вращения 2000 об/мин, создавая средний уровень шума.
Но все самое интересное начинается, когда подключаешь видеокарту в контур системы жидкостного охлаждения! В таком случае температура GPU не превышает 49°C, а стандартные вентиляторы не раскручиваются выше 1200 об/мин, делая систему полностью бесшумной. И за это стоит похвалить инженеров ASUS.
Более подробно о новинке рассказано в материале «Обзор и тестирование видеокарты ASUS ROG Poseidon GTX 980 Ti (Poseidon-GTX980TI-P-6GD5)».
Gainward GeForce GTX 980 Ti Phoenix GS
Описание на сайте производителя – ссылка.

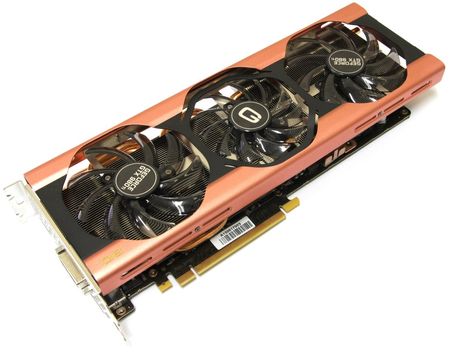

Внешне модель Gainward GeForce GTX 980 Ti Phoenix GS смотрится как-то гламурно. И виной этому окраска кожуха вентилятора. Она не совсем розовая, но очень близка к этому.
С обратной стороны видно, что система охлаждения несколько длиннее, чем печатная плата. Последняя закрыта металлической пластиной. В длину устройство достигает 295 мм.

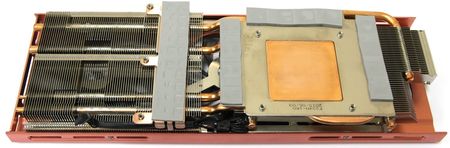

Радиатор представляет собой классическую конструкцию. В основании находится металлическая рамка, к которой осуществляется крепление. В его середине расположился медный теплосъемник.
Поверхность последнего ровная, но не зеркальная. С другой стороны он припаян к четырем медным тепловым трубкам диаметром 6 мм каждая, которые расходятся, как вправо, так и влево, пронизывая два массива алюминиевых ребер.
Три вентилятора монтируются к салазкам и отличаются разной длиной провода для подключения. Диаметр крыльчатки каждого составляет 87 мм. Здесь используются устройства Power Logic PLD09210S12HH с техническими характеристиками 12 В, 0.40 А.
реклама

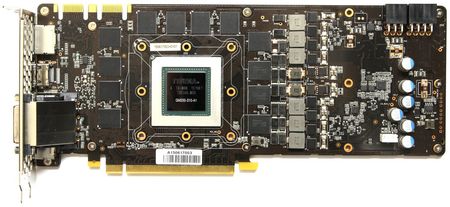

Сомнений быть не может: инженеры использовали эталонную печатную плату со всеми ее плюсами и минусами. Изменения коснулись лишь используемой элементной базы и только.
Подсистема питания работает по штатной схеме «6+2» (для GPU, MEM). Всем управляет знакомый нам ШИМ-контроллер NCP4206, который распаян на плате.

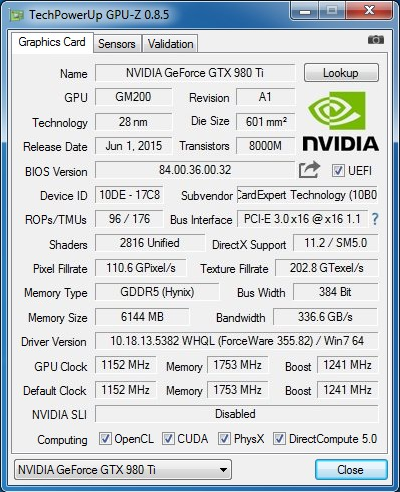

Модель Gainward GeForce GTX 980 Ti Phoenix GS изначально поставляется с заводским разгоном. Что удивительно, сам производитель на упаковке об этом факте умалчивает (видимо, приставка GS должна говорить сама за себя).
Тактовая частота ядра была увеличена с 1000 МГц до 1152 МГц (в режиме Boost до 1241). Видеопамять работает на номинальной частоте 1753 МГц.
Технология GPU Boost работает не так агрессивно, как на видеокартах GeForce GTX 780, но прибавка производительности все же будет и выше, чем на эталонной версии. До порогового значения температуры в 70°C частота ядра равна 1380 МГц, после – 1342 МГц. В течение нескольких минут температура GPU уравнивается на отметке 74°C при напряжении 1.143 В.
Вентиляторы раскрутились до 59% от своей полной мощности, что составляет 2000 об/мин, издавая средний уровень шума. Его можно назвать комфортным для продолжительной работы.
Модель Gainward GeForce GTX 980 Ti Phoenix GS ждет вас в материале «Обзор и тестирование видеокарты Gainward GeForce GTX 980 Ti Phoenix GS».
Gigabyte GeForce GTX 980 Ti G1 Gaming
Описание на сайте производителя – ссылка .
Серия G1 Gaming для Gigabyte стала открытием. Как и у других компаний, все, что выпускается, модно называть Gaming. Логично предположить, что видеокарты созданы для игр, но подчеркнуть это в названии, видимо, очень важно. В компании решили изменить и расцветку кожуха кулера, прибегнув к интересному сочетанию черного и белого.
На все видеокарты Gigabyte от GeForce GTX 960 до GTX 980 Ti устанавливается единый модуль охлаждения, состоящий из трех 77 мм вентиляторов.
Хотя сама печатная плата и короче, для защиты выходящих за периметр тепловых трубок сзади прикручивается пластина. Она не только предохраняет мелкие элементы, но и дальше загибается под углом в 90 градусов, чтобы полностью исключить повреждение торцов тепловых трубок.
Радиатор на GeForce GTX 980 Ti достаточно сложный. Он состоит из двух секций: та, что справа – основная, стянутая болтами. В нее впаяны пять тепловых трубок (четыре толстых и одна 6 мм). Судя по обилию флюса, она пропаяна хорошо.
Силовые элементы посредством термопрокладки контактируют с основным радиатором. На мой взгляд, стоило бы катушки оснастить термопрокладкой и охлаждать. Как показывает практика, дополнительное охлаждение никогда не бывает лишним.

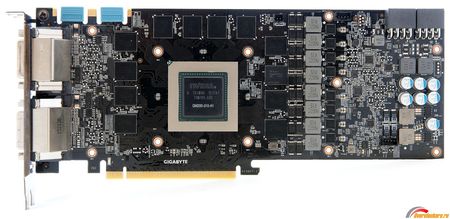

Печатная плата видеокарты позаимствовала особенности размещения компонентов у референсной платы. На этом все сходства заканчиваются. Ах да, чуть не забыл, количество фаз питания GPU – их ровно столько же, как и на эталонной GeForce GTX 980 Ti.
ШИМ-контроллер – NCP81174. Он же работает с другими видеокартами Nvidia (GeForce GTX 960, GTX 970 и GTX 980) и распознается всеми утилитами для разгона.
Номинальные частоты видеокарты составляют 1190 МГц для графического процессора (GPU Boost до 1291 МГц) и 1750 МГц для памяти. В BIOS данные несколько разнятся: 1152 МГц и 1240 МГц.
В режиме нагрузки технология GPU Boost 2.0 предоставляет видеокарте возможность показать свой характер. Частота графического ядра составляет 1380 МГц, а температура не превышала 66°C. Установленные вентиляторы хорошо справились со своей задачей, но какой ценой: при скорости вращения 2400 об/мин уровень шума был выше среднего. В очередной раз стоит задаться вопросом, почему инженеры Gigabyte не могут адекватно подобрать этот параметр, каждый раз наступая на одни и те же грабли.
С обзором одного из экземпляров Gigabyte GeForce GTX 980 G1 Gaming можно ознакомиться по этой ссылке.
