Тестовый стенд, методика тестирования и ПО
Конфигурация:
- Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX, BIOS 1603;
- Процессор: Intel Core i7-5960X, 8/16 @4.3 ГГц, 1.150-1.158 В;
- Система охлаждения процессора:
- Raijintek Triton;
- Corsair H110i GT;
- Swiftech MCR220-Drive;

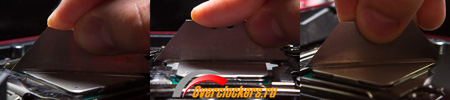

- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR4 Kingston HyperX Fury HX426C15FBK4/16, 3200 МГц, 4 x 4 Гбайта CL17-17-17-35 T2;
- Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта (модернизированная);
- Накопитель SSD: Plextor M5 Pro (PX-512M5P), 512 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
реклама
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.

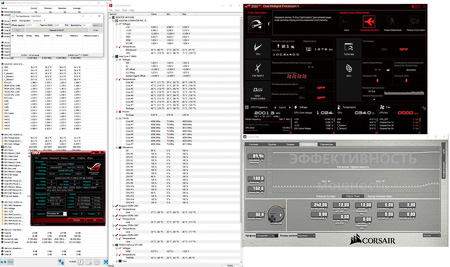

За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1;
- ASUS AI Suite 3;
- Corsair Link.
Для наглядности используемые программы объединены в таблицу.
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1; ASUS AI Suite 3; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.
реклама
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 35-36 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Подготовка к тестированию
Прежде чем перейти к тесту Raijintek Triton, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

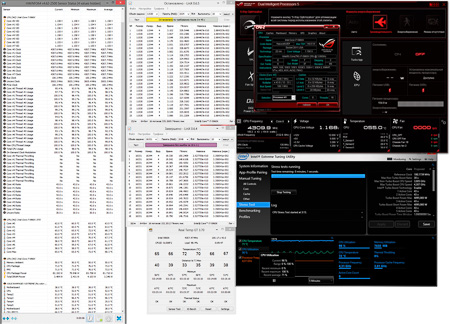

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
реклама
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
Результаты тестирования
На графиках ниже представлены результаты тестирования уровня шума (первый) и температур (второй).
Тестирование процессора Intel Core i7-5960X @4.3 ГГц, 1.150-1.158 В
дБА
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Из-за пересечения температурных показателей и данных об уровне шума построить традиционный график, корректно объединяющий результаты тестирования, не удалось. Здесь отметим, что значения выше 46 говорят о высоком уровне шума в данном режиме.
На следующем графике приведены результаты тестирования в виде температур самого холодного и самого горячего ядер CPU (первое и второе значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
°C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Символ «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).
Заключение
Как уже говорилось, в отечественной рознице модель Raijintek Triton встретить сложно. Ну а при ее стоимости на забугорных площадках в 120 долларов (Corsair H110i GT – $130) какие-либо комментарии излишни. Благо все наглядно продемонстрировано на графиках выше.
