Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор: AMD APU A10-6800K Richland 4100 МГц;
- Система охлаждения: Noctua NH-D14 с одним штатным вентилятором Noctua NF-P12 (обзор; экземпляр не из этого обзора);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В) в режиме DDR3-1333 9-9-9-24-74-1T (отдельно не тестировалась; отборный комплект; отчасти ее возможности по разгону могут проиллюстрировать эти два материала: 1 и 2);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: SmartBuy Ignition 64 Гбайт (Phison PS3108-S8 + 24 нм MLC ToggleNAND Toshiba, S8FM04.6; из этого обзора);
- Для тестов интерфейса SATA: SanDisk X210 128 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk; из этого обзора);
- Для тестов интерфейса USB: SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Звуковая карта ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора).
- Корпус: открытый стенд.
Особенности эксплуатации и разгон
ASRock FM2A88M Pro3+
реклама

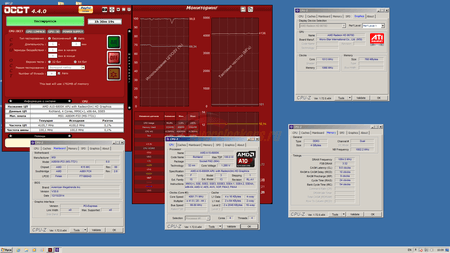

Разгон на ASRock FM2A88M Pro3+ возможен, но осторожно. Эта материнская плата отметилась сильным нагревом подсистемы питания: под продолжительной (примерно 20 минут) нагрузкой фиксировались значения около +110 °C. И включалась защита от перегрева.
Несмотря на то, что в BIOS присутствует ограничение на частоту графического ядра (894 МГц), есть возможность управлять оной посредством AMD Overdrive. Однако полной стабильности на сколь-нибудь значительных частотах достичь не удалось. Было решено даже снизить немного напряжение на процессоре и, как результат, чуть-чуть снизить частоту.
В таких сложных условиях все же удалось повысить частоту оперативной памяти до 2133 МГц – больший разгон требует повысить напряжение CPU NB Core на используемом экземпляре процессора, а это невозможно из-за ограничений, накладываемых температурным режимом подсистемы питания. Но даже с пониженным напряжением на процессоре через полчаса нагрузок срабатывала защита от перегрева.
Зато, переключив SATA-контроллер из режима AHCI в IDE, удалось добиться разгона по базовой частоте до 120 МГц (без переключения пределом стали 106 МГц).
Провозился с платой довольно много времени, но итог именно таков: она если и способна разгонять, то только младшие процессоры Socket FM2(+).
ASUS A88XM-E
реклама

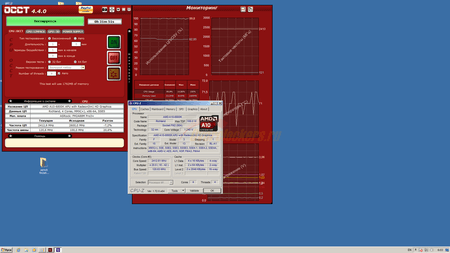

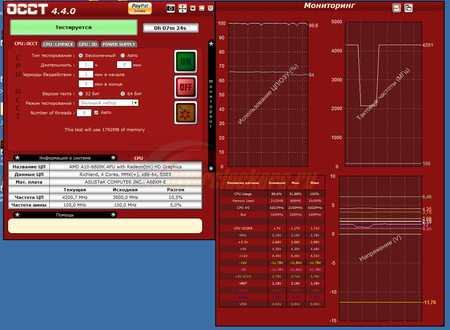

Если продукт ASRock еще работал на полных частотах хотя бы некоторое время, то на плате ASUS пропуск тактов включался уже через считанные минуты после появления нагрузки.
Похоже, что порог срабатывания защиты находится несколько ниже: переход на пониженные частоты начинался примерно при +100… +103 °C на элементах преобразователей питания процессора.
Неожиданным стало и то, что плата неблагожелательно отнеслась и к повышению частоты BCLK: даже с отказом от AHCI после 120 МГц плата становилась «задумчивой» на старте (после включения некоторое время система просто крутила вентиляторами перед тем, как начать процедуру запуска), а на частотах свыше 130 МГц не запускалась вовсе. Интересно, что на частоте 118 МГц, с которой вроде не было проблем, через несколько часов работы и перезагрузок плата просто перестала запускаться вообще.
MSI A88XM-P33
Как мы уже увидели, рассматривая возможности BIOS, у этой материнской платы внесены искусственные ограничения: отсутствует частота BCLK (105 МГц – это фактически ничто) есть частоты памяти, процессора, графического ядра. Но при этом доступно только одно напряжение: оперативной памяти.

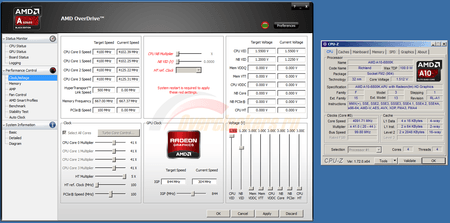

И это дело немного поправимо с помощью AMD Overdrive:
Хотя совсем немного: напряжение CPU Core меняется, и мультиметр с программным мониторингом это подтверждают, а вот «бегунок» напряжения CPU NB Core управляем, но по факту изменения напряжения не происходит. Правда, рисковать с разгоном процессора все равно особо не стоит, поскольку уже в штатном режиме температура элементов подсистемы питания ЦП находится на уровне 91°C.

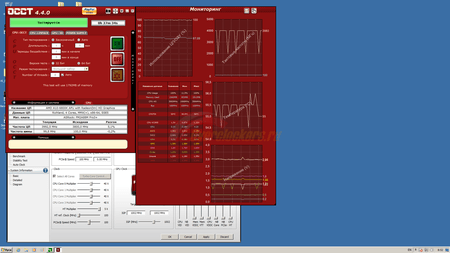

В остальном же все довольно неплохо:
2133 МГц на памяти, 1013 МГц на графическом ядре и никакого троттлинга (мелкие колебания на графике связаны с неточным мониторингом).
Тестирование производительности
Методика тестирования
реклама
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима TurboBoost на результаты производительности, фиксировалась:
- По ядрам (CPU Core) на значении 4100 МГц;
- Северного моста, интегрированного в процессор (CPU NB Core) – на значении 1800 МГц.
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1333 МГц (DDR3-1333) с таймингами 9-9-9-24-110-1T.
Тесты производительности процессора и памяти:
- AIDA64 5.00.3300 Stable, встроенный тест кэша и памяти. Итоговый результат (скриншот) – второй запуск;
- Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
- LinX 0.6.4 x64 (без AVX, объем задачи: 16331; память: 2048 Мбайт). Итоговый результат – лучший из пяти проходов;
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Physics Score (очки), Graphics Score (очки), количество кадров в секунду в графических тестах и Physics Test (fps, количество кадров в секунду). Итоговый результат – лучший из трех замеров;
- Unigine Heaven Benchmark 4.0 (разрешение: 1920 х 1080, полноэкранное; API: DirectX11; качество: среднее; тесселяция: нет; AA: нет). Итоговый результат – средний fps (количество кадров в секунду), средний из трех замеров;
- Sleeping Dogs, встроенный тест производительности (разрешение: 1920 x 1080; уровень графики: средний). Итоговый результат – средний fps (количество кадров в секунду) из трех замеров.
