Дизайн, прочая элементная база и особенности
Число слотов памяти на платах различается: ASRock установила четыре слота и эта плата поддерживает до 64 Гбайт оперативной памяти.
MSI и ASUS – только по два, а общий объем сократился до 32 Гбайт.
реклама
У ASRock и ASUS заявлена поддержка частот вплоть до 2400 МГц, но при этом с пометкой «OC», что означает «режим разгона» или, дословно, «работать может, но не обещаем». Тогда как у MSI речи о 2400 МГц не идет – все ограничивается только значением 2133 МГц (и то – с пометкой «OC»). Следует заметить, что за возможность установки дополнительного объема памяти приходится расплачиваться удобством:

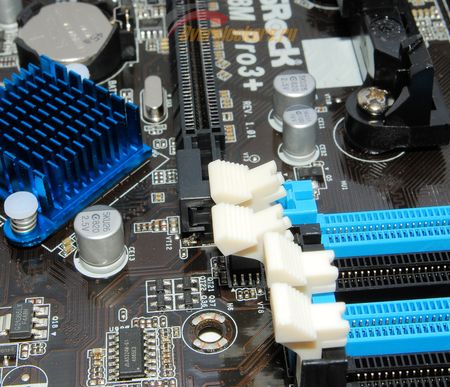

Если в слот PEG установлена длинномерная видеокарта, то будет ограничена возможность операций с моделями памяти – защелки.

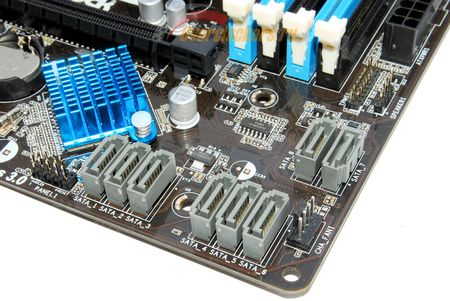

Возможности построения дисковых массивов также отличаются, причем еще более значительно. И ASRock здесь снова обладает наибольшими возможностями: восемь SATA 6 Гбит/с.
А вот ASUS и MSI, несмотря на возможности AMD A88X, принудительно ограничили возможности своих плат.

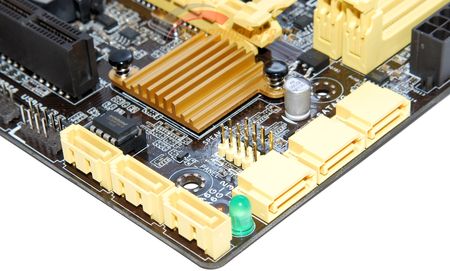

ASUS – только шесть портов SATA 6 Гбит/с:
реклама

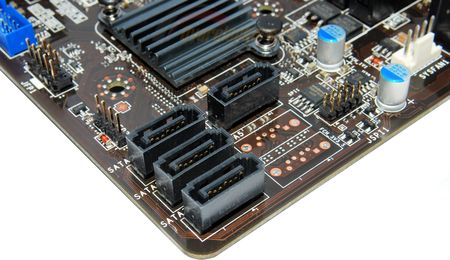

MSI – посадочных мест под порты SATA тоже шесть, но компания пошла еще дальше, не став распаивать два из них:
Интересная разница. Получается, что фактически ASUS и MSI вполне могли бы взять более дешевый AMD A78 (а то и A75).
USB 3.0 поддерживается набором системной логики AMD A88X в количестве четырех портов и на платах они реализованы по одинаковой схеме: два порта на задней интерфейсной панели и одна колодка на плате для подключения двух портов корпуса системного блока.
Однако вместо привычного расположения на правом краю платы под разъемом питания ATX, они перемещены вниз. Лишены отдельного места в виду «устарелости» – появления USB 3.1? Интересно, когда исчезнет пластиковая корпусировка вокруг штырьков и колодка USB 3.0 конструктивно (за исключением числа штырьков-контактов) станет аналогична USB 2.0?

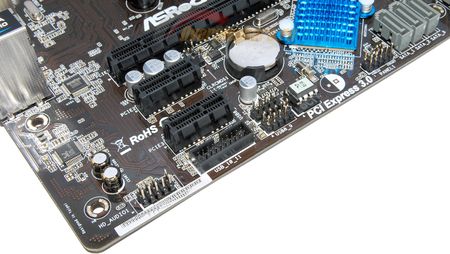

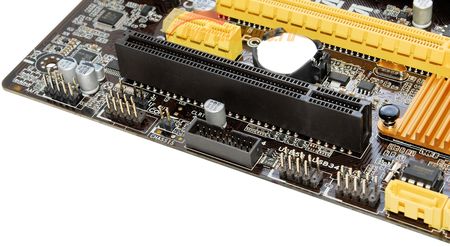

В общем, на всех трех системных платах колодка помещена на нижний край.

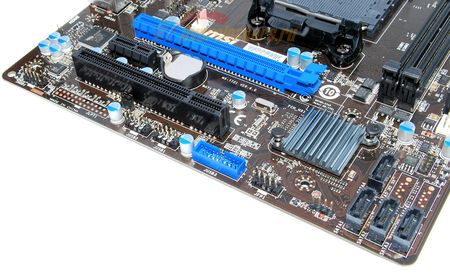

Помимо нее, здесь мы найдем по две колодки для подключения четырех портов USB 2.0/1.1 и колодку аудиоразъемов передней панели корпуса системного блока. На ASUS A88XM-E также есть колодка COM-порта. На плате MSI она на пару с колодкой TPM вынесена в центр платы.

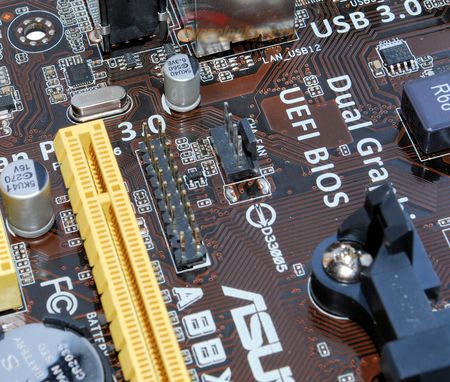

На плате ASUS колодка TPM тоже в центре платы.
реклама

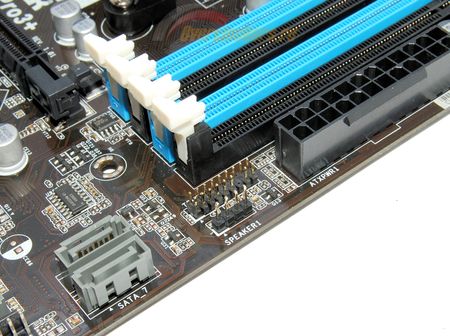

ASRock же поместила TPM туда, где обычно располагается USB 3.0 – под разъем питания ATX на правом краю платы.
LPT на платах нет вообще, хотя на MSI есть контактные площадки под соответствующую колодку.
Расположение контроллеров ввода-вывода, звука и сетевого контроллера под копирку:
Здесь снова выделилась ASRock, но теперь в худшую сторону – использовав шестиканальный аудиокодек Realtek ALC662 вместо восьмиканальных ALC887 у ASUS и MSI.
