Интерфейсные панели материнских плат

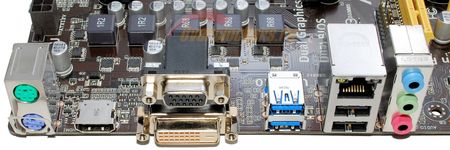

Задние интерфейсные панели материнских плат отличаются весьма заметно.

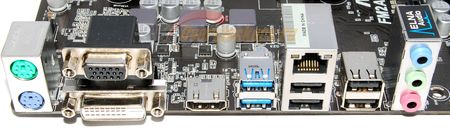

ASRock FM2A88M Pro3+.

Два PS/2 для подключения мыши и клавиатуры;
Один DVI-D и один D-Sub;
Один HDMI;
Два USB 3.0/2.0/1.1;
Один сетевой порт RJ-45 и два USB 2.0/1.1;
Два USB 2.0/1.1;
Блок аудиоразъемов.

ASUS A88XM-E.

Два PS/2 для подключения мыши и клавиатуры;
Один HDMI;
Один DVI-D и один D-Sub;
Два USB 3.0/2.0/1.1;
Один сетевой порт RJ-45 и два USB 2.0/1.1;
Блок аудиоразъемов.

MSI A88XM-P33.

Два PS/2 для подключения мыши или клавиатуры;
Четыре USB 2.0/1.1;
Один DVI-D и один D-Sub;
Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
Блок аудиоразъемов.

Слоты расширения

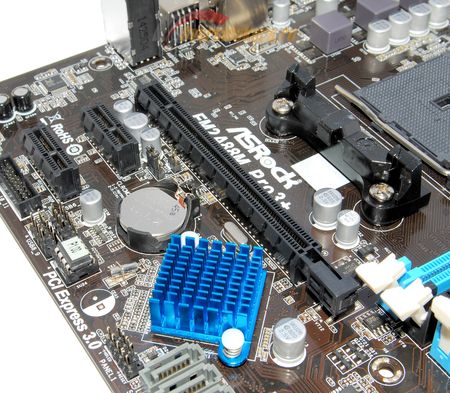

ASRock отказалась от поддержки PCI и установила только два PCI-Express x1 2.0 и один PEG (PCI-Express x16).

450x393 66 KB. Big one: 1500x1310 431 KB

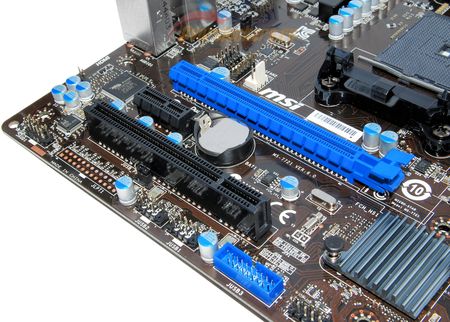

А вот ASUS и MSI роздали всем сестрам по серьгам: по одному слоту PCI, PCI-Express 2.0 x1 и PEG.

450x301 54 KB. Big one: 1500x1004 318 KB

450x322 53 KB. Big one: 1500x1073 345 KB

Подчеркну лишь, что PEG подключается к процессору и является PCI-Express x16, но версия (2.0 или 3.0) зависит от установленного процессора.

Аппаратная составляющая BIOS

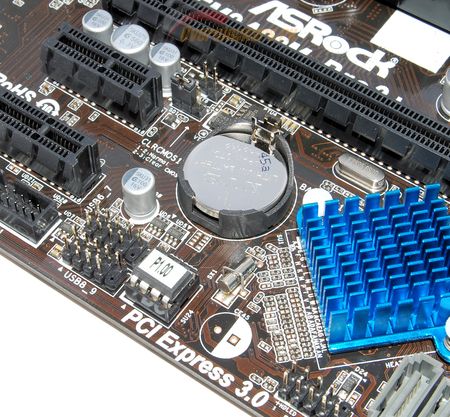

На материнской плате ASRock установлена съемная микросхема флеш-памяти объемом 64 Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.

450x417 71 KB. Big one: 1500x1390 450 KB

Маленький неприятный сюрприз от инженеров ASRock: при установке видеокарты с массивной системой охлаждения нельзя будет подобраться ни к перемычке, ни к батарейке.

ASUS со своими недостатками.

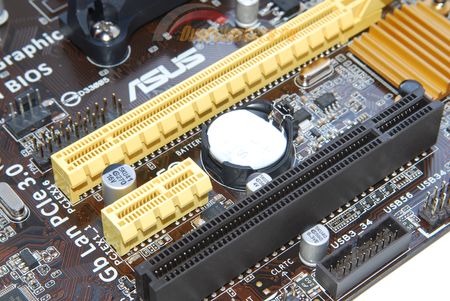

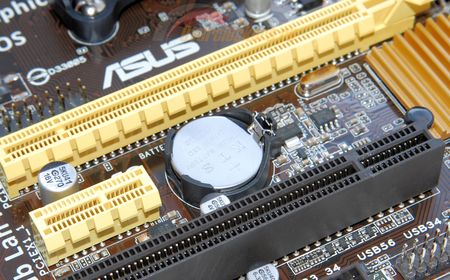

Батарейка расположена под слотом PEG и также будет накрыта СО видеокарты.

450x301 41 KB. Big one: 1500x1004 251 KB

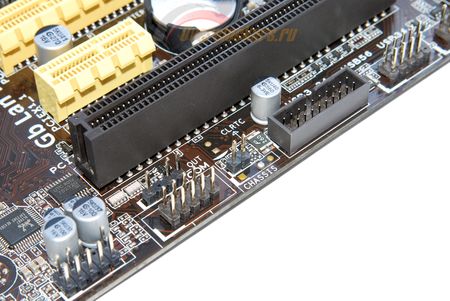

Перемычка запрятана в самый низ, под слот PCI. Но, к счастью, это два штырька, для замыкания здесь ничего не надо переставлять, стараясь подлезть пальцами, достаточно лишь отвертки или любого другого длинного металлического предмета.

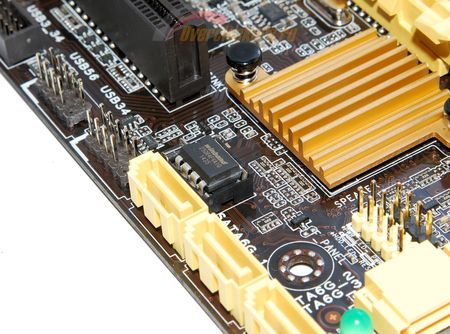

Микросхема флеш-памяти (Winbond 25Q64FVAIQ объемом 64 Мбит) съемная:

450x334 51 KB. Big one: 1500x1114 293 KB

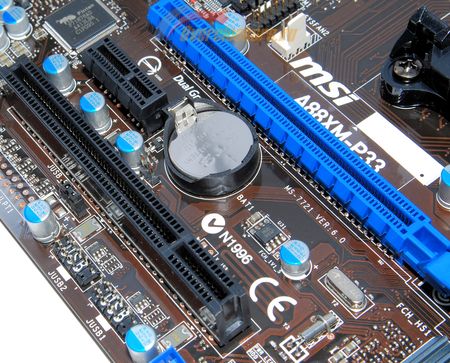

MSI – перемычка и батарейка тоже под слотом PEG. Но перемычка также в виде голых штырьков и отнесена максимально вниз. Это наиболее оптимальный вариант.

450x363 68 KB. Big one: 1500x1211 421 KB

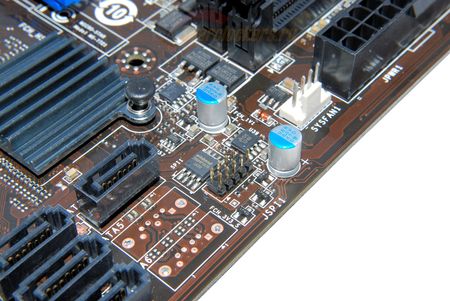

Микросхема флеш-памяти Winbond 25Q64FVAIQ объемом 64 Мбит несъемная, но при этом рядом с ней расположена колодка JSPI1, к которой можно подключить программатор и напрямую прошить эту микросхему без приложения усилий посредством паяльника.
