Обзор материнских плат ASRock FM2A88M Pro3+, ASUS A88XM-E и MSI A88XM-P33: трио на AMD A88X (страница 7)

Тестирование интерфейсов USB и SATA

В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64.

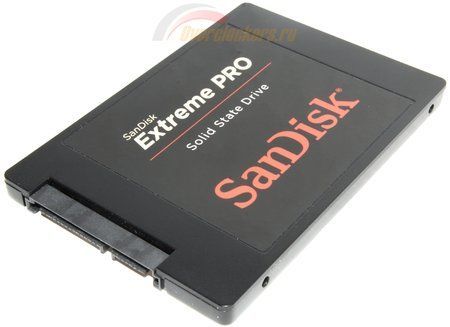

Для тестирования интерфейса SATA используется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.

Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.

Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт

Физически перед нами твердотельный накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.

В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.

Интерфейс SATA 6 Гбит/с

Интерфейс USB 3.0

Тестирование звукового тракта

Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.

Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.

Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет проходить в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы.

И снова RMAA отмечала недостаточность мощности выходного аудиосигнала со звукового кодека.

На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».

Результаты теста аудиовыхода звуковой подсистемы:

Общая оценка, выставленная RightMark Audio Analyzer:

• ASRock FM2A88M Pro3+: хорошо / хорошо;
• ASUS A88XM-E: хорошо / хорошо;
• MSI A88XM-P33: хорошо / хорошо.

Результаты теста линейного входа звуковой подсистемы:

• ASRock FM2A88M Pro3+: хорошо / хорошо;
• ASUS A88XM-E: хорошо / хорошо;
• MSI A88XM-P33: хорошо / хорошо.

Архив с результатами тестов прилагается.

Заключение

И снова, как и в случае с недавно протестированными платами на AMD A68H, мы столкнулись с перегревом подсистемы питания процессора и связанным с этим троттлингом. Хотя набор системной логики A88X явно не бюджетный, а скорее имиджевый.

Но, похоже, тут дело действительно в имидже: как уже отмечено выше, в реальности для построения двух из трех героинь данного материала хватило бы и более дешевых A78/A75 и при этом конечное оснащение плат ничуть бы не пострадало.

То же впечатление складывается и при ознакомлении с остальными характеристиками плат: в открытую ограниченные программно возможности разгона и принципиально убранные SATA и HDMI у MSI, «неправильно» развернутый разъем дополнительного питания, всего два разъема для вентиляторов, минимум USB и отсутствующие SATA у ASUS.

Фактически наиболее соответствующе набору системной логики смотрится только материнская плата ASRock. Но и на ней не обошлось без экономии: на звуковом кодеке, в качестве которого взят старый Realtek ALC662. Хотя с этим, в принципе, можно смириться.
