Обзор и тестирование материнской платы ASUS X99-E WS (страница 4)
реклама
Технические характеристики ASUS X99-E WS
Поддерживаемые процессоры | Build in Intel Socket 2011-v3 Core i7 Processors Supports Intel 22 нм CPU Supports Intel Turbo Boost Technology 2.0 Intel Socket 2011-v3 for Intel Xeon processor E5-1600 v3 product family Intel Socket 2011-v3 for Intel Xeon processor E5-2600 v3 product family |
Системная шина | DMI 2.0 |
Системная логика | Intel X99 |
Оперативная память | 4 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / 2400 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) МГц, поддержка регистровой памяти |
Слоты расширения | PCI-E X16 3.0 PCI-E X8/0 3.0 PCI-E X16/8 3.0 PCI-E X8/0 3.0 PCI-E X16/8 3.0 PCI-E X8/0 3.0 PCI-E X16/8 3.0 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях до четырех видеокарт по формуле 16+16+16+16. |
Поддержка SATA/RAID | Intel X99 chipset: 1 x SATA Express port, (Gray), compatible with 2 x SATA 6.0 Гбит/с ports 1 x M.2 x4 Socket 3, (Gray), , with M Key, type 2260/2280 storage devices support (PCIE mode) 8 x SATA 6 Гбит/с port(s), (Gray) Intel Rapid Storage Technology supports ASMedia ASM106SE: 1 x SATA Express port, (Gray), compatible with 2 x SATA 6.0 Гбит/с ports |
Поддержка eSATA | 2 x eSATA 6 Гбит/с (ASMedia ASM1061) |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Intel I210-AT, 1 x Gigabit LAN Intel I218LM, 1 x Gigabit LAN |
Беспроводная сеть | Нет |
Аудио | Realtek ALC1150 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking, Front Panel MIC Jack-retasking - High quality 109 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR stereo playback input (Line-in) - High-fidelity audio OP AMP(s) Audio Feature: - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers Premium Japanese-made 12K hours capacitors - Absolute Pitch 192khz/24bit true BD lossless sound Separate layer for left and right track, ensuring both sound deliver equal quality |
USB 2.0 | Intel X99: 4 x USB 2.0 (в виде колодок для подключения корпусных портов) |
USB 3.0/3.1 | Intel X99: 4 x USB 3.0 (4 порта интерфейсной панели) ASMedia ASM1042AE: 2 x USB 3.0 (2 порта интерфейсной панели) ASMedia ASM1074: 4 x USB 3.0 (4 порта интерфейсной панели) ASMedia ASM1074: 4 x USB 3.0 (две колодки для подключения корпусных портов) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | 1 x 24-pin EATX Power connector 2 x 8-pin ATX 12V Power connector 1 x 6-pin PCI-E |
Разъемы задней панели | Кнопка USB BIOS Flashback Кнопка Q-Code Logger 2 x eSATA 10 x USB 3.0 2 x LAN Оптический выход S/PDIF Пять аудио входов/выходов 3.5 мм mini-jack |
Фирменные технологии | 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS TPU: - Auto Tuning - GPU Boost - TPU switch ASUS EPU: - EPU - EPU switch ASUS Digital Power Design: - Industry leading Digital 8 Phase Power Design - Industry leading Digital 4 Phase DRAM Power Design - CPU Power Utility - DRAM Power Utility ASUS Exclusive Features: - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - M.2 & SATA Express - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN - Crystal Sound 2 Interactive HomeCloud - Media Streamer ASUS EZ DIY: - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS - ASUS EZ Flash - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Push Notice ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Media Streamer Special Memory O.C. Design Turbo App Fan Xpert 3 |
Размеры, мм | 305 x 267 |
Форм-фактор | CEB. |
Возможности BIOS Setup
UEFI меню плат ASUS унифицировано и подробно рассматривалось в обзоре ASUS Sabertooth X99. Каких-либо отличий в меню настроек разгона у ASUS X99-E WS выявлено не было, перечень доступных настроек полностью идентичен, включая список доступных для изменения напряжений, диапазоны и шаг их установки.
Управление вентиляторами
реклама
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

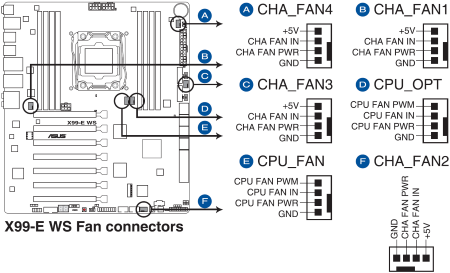

Расположение разъемов для подключения вентиляторов на ASUS X99-E WS:
В сумме у материнской платы шесть разъемов, все 4-pin и с поддержкой ШИМ-управления. Не самое большое количество разъемов, но с учетом того, что все они должны быть регулируемыми – проблем не ожидается.
Что касается расположения разъемов, не очень удобно размещены разъемы CHA_FAN1 и CPU/CPU_OPT: они находятся там, где будут максимально труднодоступны в собранной системе, между видеокартой и процессорным кулером.

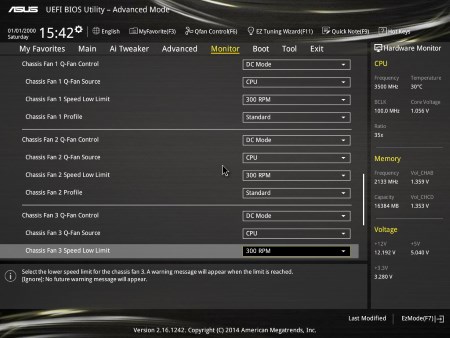

Настройки по управлению вентиляторами скрываются в UEFI меню Advanced Mode / Monitor:
реклама
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN 1-4 доступна раздельная регулировка.

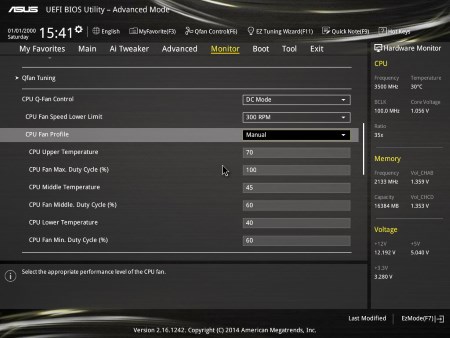

Для автоматической регулировки оборотов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения крыльчаток, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode.

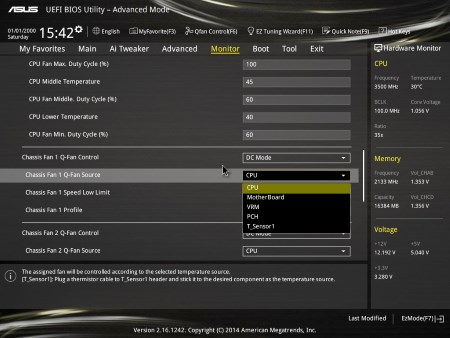

К дополнительной функциональности можно отнести то, что управление Chassis разъемов не привязано к температуре ЦП и позволяет выбрать датчик, на показания которого будет реагировать вентилятор:
Помимо температуры CPU, в распоряжении пользователя находятся датчики температуры материнской платы, набора системной логики и преобразователя питания ЦП. Отдельным пунктом можно отметить T_Sensor1, это показания разъема для подключения внешней термопары. К сожалению, самой термопары в комплекте поставки платы нет.

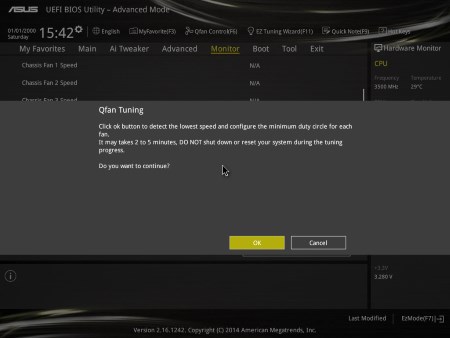

Среди опций присутствует знакомая по многим моделям ASUS опция Qfan Tuning, которая позволяет подстроить диапазоны регулировок под конкретные вентиляторы на основе их внутреннего теста:
Проведенное тестирование какой-либо неожиданности не принесло, все шесть разъемов способны «тормозить» как 3-pin, так и 4-pin устройства (Scythe Ultra Kaze 2000 и Zalman ZP1225ALM) вплоть до 600-700 об/мин.
