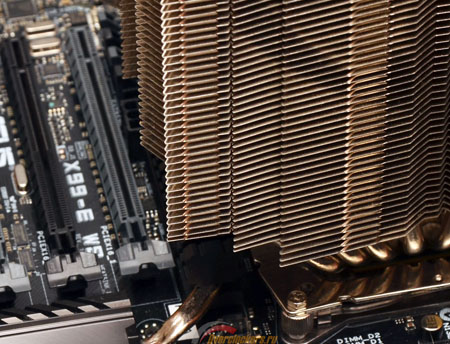

Что касается расположения процессорного разъема и совместимости материнской платы с системами охлаждения, то «примерка» Thermalright Silver Arrow SB-E Extreme показала, что установленный кулер находится практически на одной высоте с верхним графическим портом, и будет препятствовать установке видеокарты.
Собственно говоря, от материнских плат LGA 2011-3 с семью слотами расширения другого ожидать и не приходится.

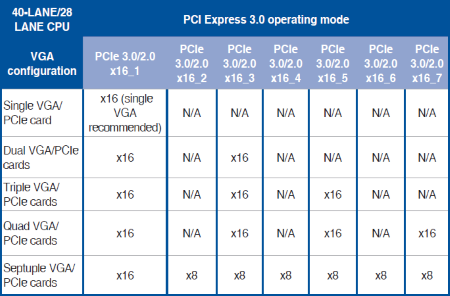

Конфигурация разъемов расширения:
реклама
Слоты сверху вниз:
- PCI-E X16 3.0;
- PCI-E X8/0 3.0;
- PCI-E X16/8 3.0;
- PCI-E X8/0 3.0;
- PCI-E X16/8 3.0;
- PCI-E X8/0 3.0;
- PCI-E X16/8 3.0.
Вся семерка берет свое начало от процессора, но, разумеется, без применения сторонних контроллеров не обошлось. В случае с ASUS X99-E WS функциональность материнской платы была расширена при помощи двух контроллеров PLX PEX8747:
Каждый из них обеспечивает работу 32-х линий PCI-Express при 16-ти входных, итого получаем 64 линии PCI-Express, которые делятся на семь слотов. Самый верхний слот использует свои 16 линий всегда, остальные же работают «попарно», то есть в режимах 8+8 или 16+0 для каждой пары, их ресурсы делятся микросхемами-коммутаторами ASMedia ASM1480. В итоге нам доступны конфигурации с использованием вплоть до четырех видеокарт по формуле 16+16+16+16, либо до семи устройств, работающих по формуле 16+8+8+8+8+8+8.
Отмечу, что согласно характеристикам, которые указал производитель, такая конфигурация работы слотов едина как для процессоров с 40 линиями PCI-Express, так и для ЦП с 28 линиями PCI-Express. Каким образом это обеспечено? Все просто: при использовании младших моделей CPU на один из контроллеров PLX отводится только 8 линий, но на выходе контроллера без изменений будет 32 линии. Немного нечестно, и разница в производительности наверняка всплывет, но все же. С другой стороны, сложно представить ситуацию, когда пользователь будет покупать такую системную плату, чтобы впоследствии экономить на процессоре.
Помимо процессорных линий PCI-Express, у ASUS X99-E WS расширены и возможности «чипсетных» линий – дополнительно применен контроллер ASMedia ASM1184e:
реклама
Он обеспечивает работу трех линий PCI-Express при одной входной. Именно благодаря ему все интерфейсы на материнской плате доступны всегда, каких-либо распределений и выбора «либо работает этот интерфейс, либо другой» тут нет.
Порты SATA расположены вдоль правого края печатной платы и сгруппированы в одном месте:

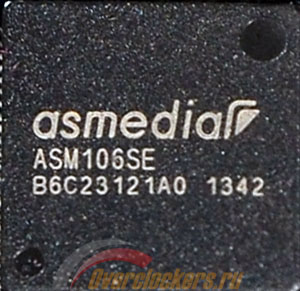

Тут приютились сразу двенадцать портов SATA 6 Гбит/с, четыре из которых совместимы с интерфейсом SATA Express. Разумеется, набором системной логики Intel X99 все это «веселье» не может быть реализовано (X99 поддерживает до десяти портов SATA, два из которых могут быть объединены в SATA Express). Для расширения возможностей ASUS X99-E WS применен контроллер ASMedia ASM106SE:
Отмечу, что он не единственный, расширяющий число портов SATA. Дополнительно на плате используется ASMedia ASM1061:
Данный контроллер обеспечивает работу двух портов eSATA на интерфейсной панели.

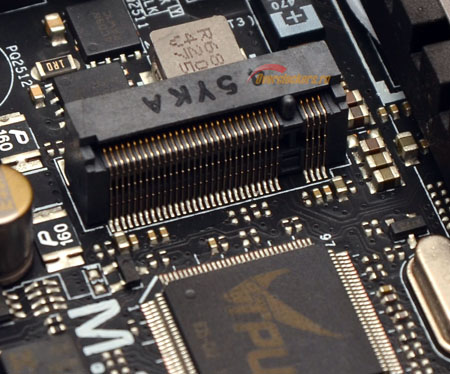

Для подключения твердотельных накопителей на материнской плате присутствует разъем M.2 Socket 3:
Свободного места вокруг него не так много, так что поддерживаются только сравнительно компактные накопители форм-факторов 2280 и 2260. Из неприятных вещей бросается в глаза то, что данный разъем может работать только в режиме PCI-Express (режим X4 3.0), накопители с интерфейсом SATA в нем работать не будут. А к плюсам отнесем то, что он не делит ресурсов с чем-либо, четыре линии PCI-Express ему доступны всегда.

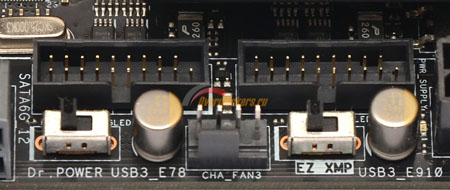

Корпусные колодки для подключения портов USB 3.0 размещены чуть правее группы портов SATA:
Рядом с колодками присутствуют переключатели Dr. Power и EZ_XMP. Первый может предупредить пользователя о проблемах с блоком питания, в то время как второй позволяет активировать XMP профиль памяти (если таковой есть) без необходимости входа в UEFI меню.
реклама

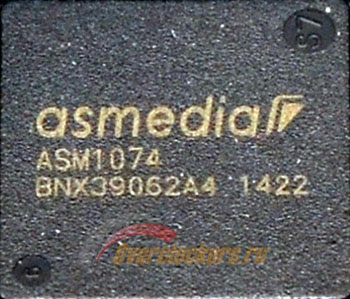

Ну да ладно, вернемся к рассмотрению схемы работы портов USB 3.0. Обе колодки для подключения корпусных портов работают не напрямую от набора системной логики, а через концентратор ASMedia ASM1074:
Из неприятных особенностей можно отметить, что в данном случае задействован несколько нестандартный режим работы концентратора – тут он обеспечивает работу четырех портов, используя ресурсы только одного, а не двух, как это обычно встречается на материнских платах.
Еще один такой же контроллер расположен недалеко от интерфейсной панели и также работает в «урезанном» режиме. Зато благодаря этому, на интерфейсной панели кроме четырех портов от ASMedia ASM1074 присутствуют четыре «прямых» порта от X99.
Довершают картину два дополнительных порта, обеспеченных PCI-E контроллером ASMedia ASM1042AE:
Итого, у материнской платы в наличии сразу четырнадцать портов USB 3.0, десять из которых расположены на интерфейсной панели.

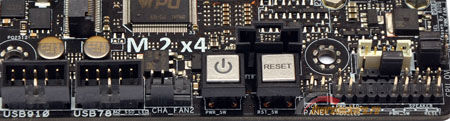

К дополнительной функциональности ASUS X99-E WS можно отнести кнопки включения/перезагрузки системы, расположенные в правом нижнем углу платы между колодками для подключения корпуса и корпусных портов USB 2.0:
Их наличие существенно упрощает использование системной платы с открытым тестовым стендом.
В нижней части платы расположена еще одна группа «вкусностей», где находятся индикатор POST-кодов, кнопка ClearCMOS, и переключатели режимов TPU/EPU.
Не сказать, чтобы переключатели режимов TPU/EPU были сильно нужными, а вот индикатор POST-кодов и кнопка ClearCMOS – очень приятные дополнения к любой материнской плате.
