Обзор и тестирование материнской платы ASUS X99-E WS (страница 3)
реклама

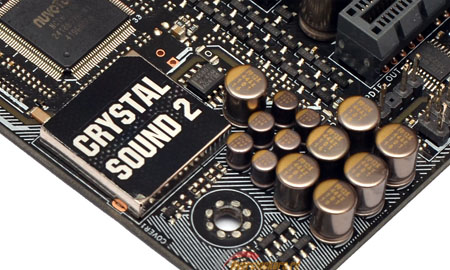

В левом нижнем углу ASUS X99-E WS расположен ее звуковой тракт:
Встроенный звук реализован силами контроллера Realtek ALC1150, накрытого крышкой с надписью «Crystal Sound 2». Кроме того, в звуковом тракте присутствует микросхема усилителя для наушников Texas Instruments R4580I.
Сетевых контроллеров применено сразу два. Первым является Intel I210-AT:
реклама
В качестве второго задействован Intel I218LM:

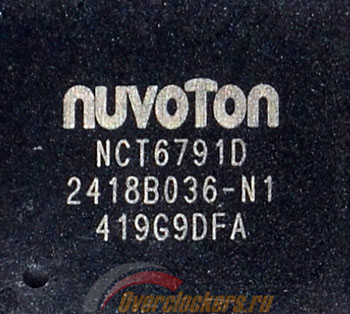

В качестве Multi-IO установлена микросхема Nuvoton NCT6791D:

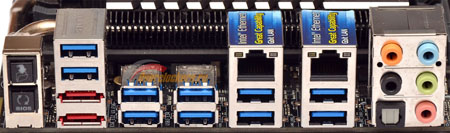

На интерфейсной панели ASUS X99-E WS расположены:
- Кнопка USB BIOS Flashback;
- Кнопка Q-Code Logger;
- Два eSATA;
- Десять USB 3.0;
- Два LAN;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5 мм mini-jack.
Две сетевые карты, наличие портов eSATA, десять портов USB 3.0, а чего, собственно, еще можно пожелать?
Интересной фишкой можно назвать кнопку Q-Code Logger, которая служит для диагностики компьютера. При наличии USB-накопителя в соответствующем порту по нажатию кнопки создается журнал событий, который будет заполняться, даже если компьютер не сможет загрузиться.
реклама
Фотография материнской платы, позволяющая оценить высоту компонентов:

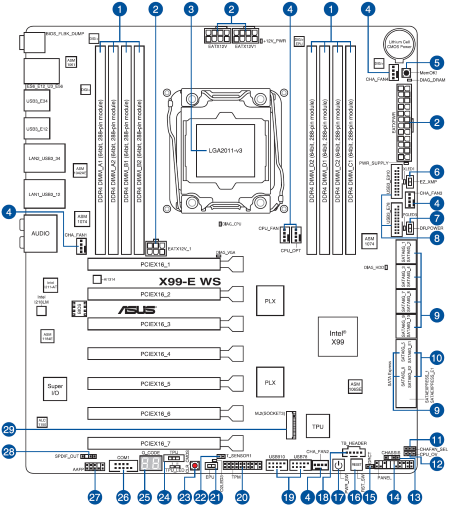

Расположение элементов:
Система охлаждения
СО материнской платы образована из двух независимых и довольно развитых конструкций. Первая состоит из двух радиаторов, соединенных тепловой трубкой, и отводит тепло от преобразователя питания процессора.
Вторая конструкция (отводящая тепло от набора системной логики Intel X99, а также от двух контроллеров PLX PEX8747) состоит из трех радиаторов – основного и двух «выносных», соединенных с основным тепловыми трубками.

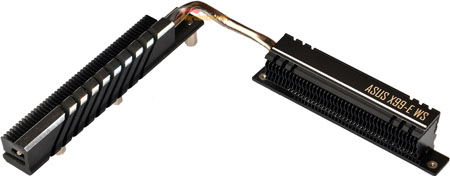

Для начала рассмотрим охлаждение преобразователя питания процессора:
Используются радиаторы не самых крупных размеров, однако их все же два, да и площадь оребрения сравнительно большая. Не думаю, что эффективности таких теплорассеивателей может быть недостаточно.

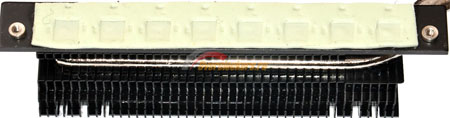

Применена термопрокладка средней толщины, ее контакт с силовыми элементами плотный и равномерный по всей площади радиатора.

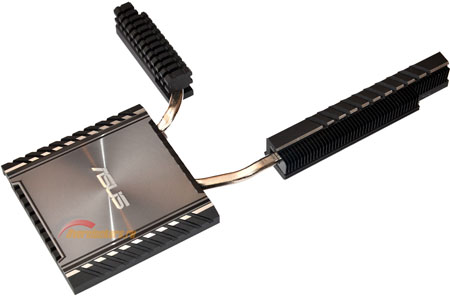

Конструкция, отводящая тепло от Intel X99, а также от двух контроллеров PLX, воистину монструозная:
реклама
Собственно, температурный режим проверить еще предстоит, но предварительно сомнений в эффективности такого подхода нет.

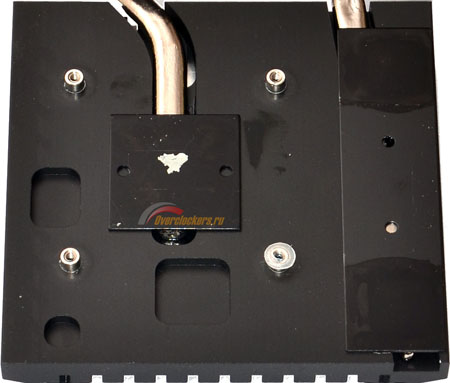

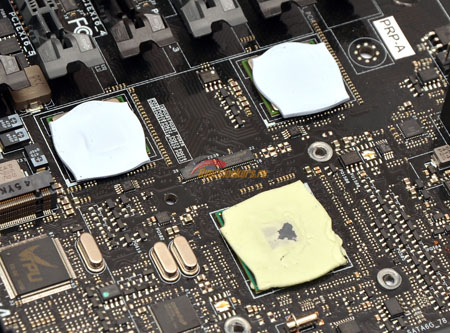

Каждая из трех микросхем контактирует с единым основанием радиатора, это видно по специфическим пятнам. Используются термопрокладки средней толщины, при снятии радиатора все три остались на соответствующих микросхемах.
Система питания

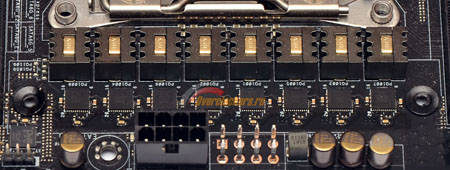

Преобразователь питания процессора выполнен по восьмифазной схеме:
Контроллер промаркирован как DIGI+ ASP1257, а функции транзисторов и драйверов объединены в DRMOS микросхемах International Rectifier IR3550M, по одной на каждую из фаз питания.

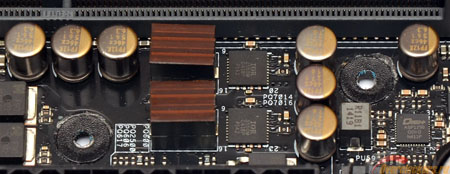

Каждая из двух групп модулей оперативной памяти питается от своего двухфазного преобразователя:
Контроллер промаркирован как DIGI+ ASP1250, в качестве транзисторов, как и в преобразователе питания процессора, применены микросхемы International Rectifier IR3550M, по одной на каждую фазу.
реклама
